Harvia Xenio Infra CX36I [12/12] Запасные части
![Harvia Xenio Infra CX36IL [12/12] Запасные части](/views2/1646027/page12/bgc.png)
12
RU
ET
1
Панель управления (CX36I)
Juhtpaneel (CX36I) WX382
2
Кабель управления 5 м
Andmekaabel 5 m WX311
3
Кабель управления 10 м (в комплект не входит)
Andmekaabli pikendus 10 m (lisavarustus) WX313
4
Датчик температуры
Temperatuuriandur WX367
5
Печатная плата
Trükkplaat WX366
6
Кабель Multidrive 1.5 м (в комплект не входит)
Multidrive kaabel 1,5 m (lisavarustus) WX312
7
Multidrive блок питания (в комплект не входит)
Multidrive kontaktorikarp (lisavarustus) CX36IL

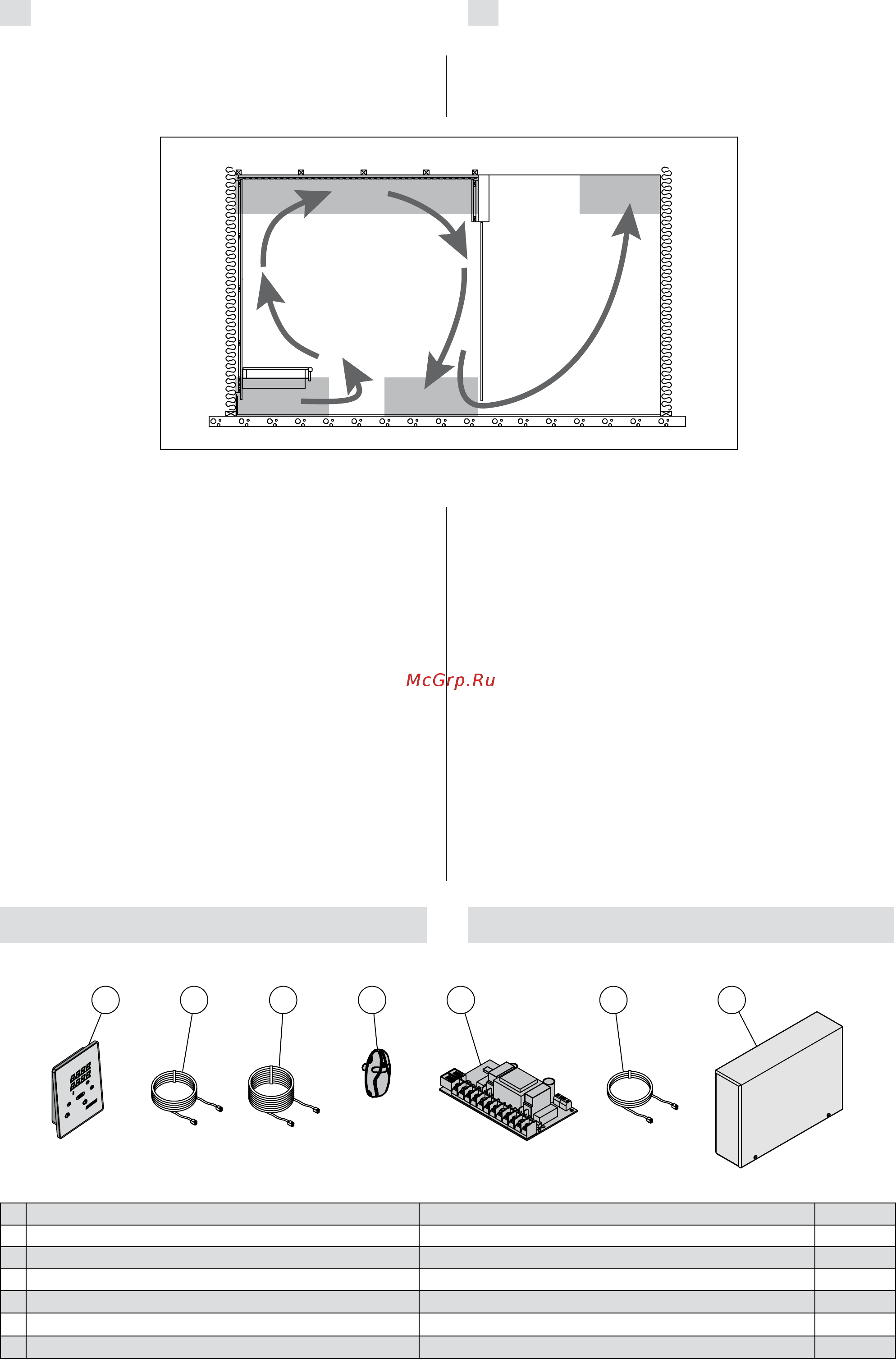

Рисунок 10.
Joonis 10.
A. Размещение приточного вентиляционного от-
верстия. В случае использования механической
вытяжной вентиляции следует разместить вен-
тиляционное окно приточного воздуха в потолке
инфракрасной кабины или на стене под потолком.
В случае использования естественной вытяжной
вентиляции следует поместить вентиляционное
окно приточного воздуха на стене рядом с полом.
Диаметр трубы для притока воздуха должен быть
50-100 мм.
B. Вытяжное вентиляционное отверстие. Помещайте
вентилятор вытяжки рядом с полом как можно
дальше от вентиляционного окна приточного воз-
духа. Диаметр вытяжной трубы должен быть в два
раза больше диаметра приточной трубы.
C. Если вентиляционное окно приточного воздуха
находится в соседнем помещении, зазор под две-
рью инфракрасной кабины должен составлять не
менее 100 мм. Обязательно используйте механи-
ческую вентиляцию.
A
A B
C
A. Õhu juurdevoolu ava. Mehaanilise õhu välja-
tõmbe kasutamisel paigutage õhu juurdevoolu
ava infrapunakabiini lakke või lae lähedale sei-
nale. Gravitatsioon-õhuväljatõmbe kasutamisel
paigutage õhu juurdevoolu ava põranda läheda-
le seinale. Õhu juurdevoolutoru läbimõõt peab
olema 50–100 mm.
B. Õhu väljatõmbeava. Paigaldage õhu väljatõm-
beava põranda lähedale, õhu juurdevoolu avast
võimalikult kaugele. Õhu väljatõmbetoru läbi-
mõõt peaks olema õhu juurdevoolutorust kaks
korda suurem.
C. Kui õhu väljatõmbeava on teises ruumis, peab
infrapunakabiini ukse all olema vähemalt 100
mm vahe. Mehaanline väljatõmbeventilatsioon
on kohustuslik.
3.4. Вентиляция
Температура в инфракрасной кабине должна меняться
шесть раз в час. На рис. 10 показаны варианты венти-
ляции.
3.4. Ventilatsioon
Infrapunakabiin õhk peab vahetuma kuus korda tunni
jooksul. Joonis 10 näitab erinevaid ventilatsiooni
võimalusi.
4. ЗАПАСНЫЕ ЧАСТИ
4. VARUOSAD
43 51 2 6
