Оптима - 1 Руководство по эксплуатации www.averts.ru 3стр.

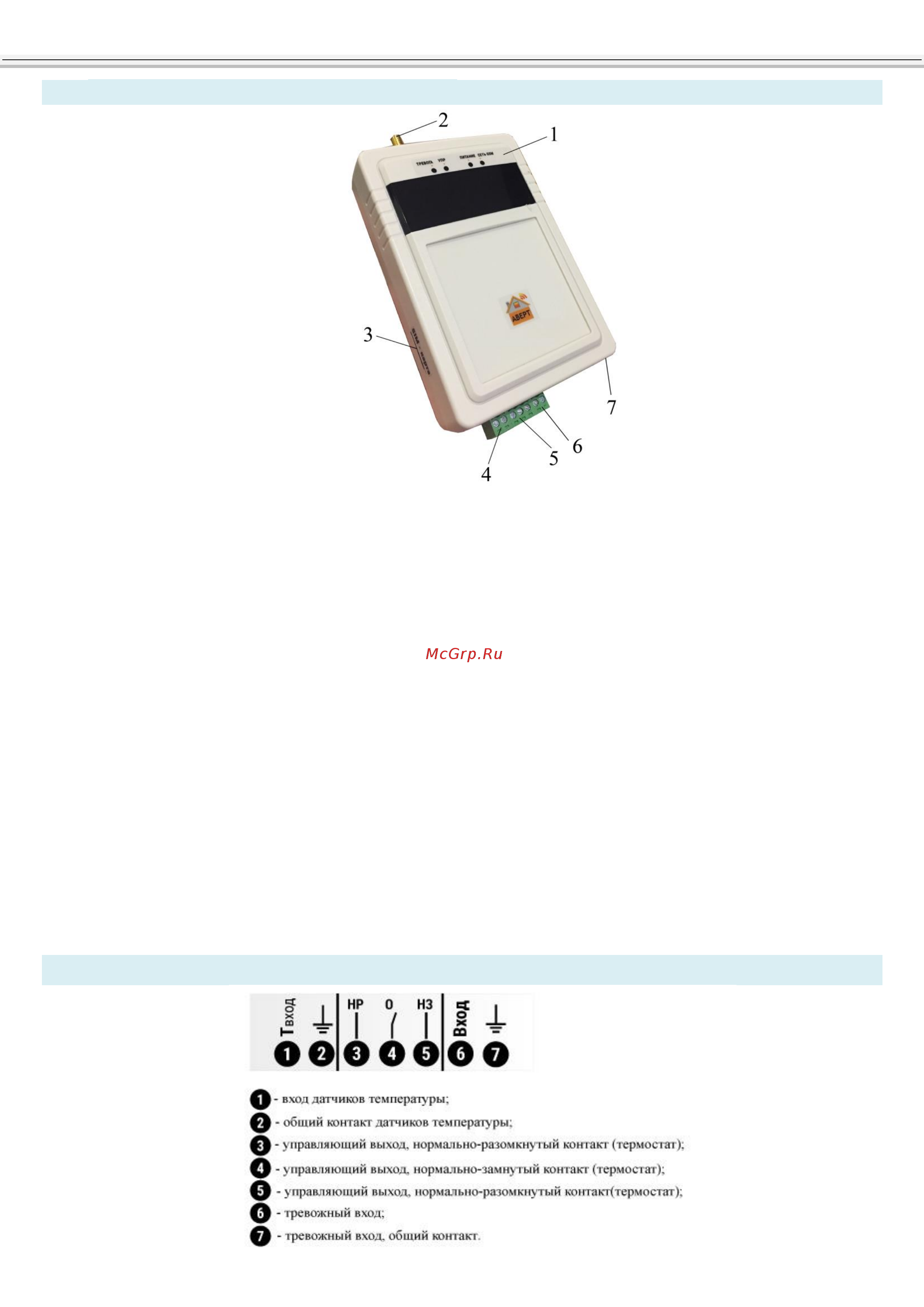

5 Внешний вид и основные элементы

1. Панель индикации: отображает текущее состояние устройства:

«Сеть GSM» - индикатор наличия сотовой связи, при достаточном для работы уровне

сигнала сотовой связи горит непрерывно, гаснет при отсутствии GSM сигнала, мигает при

получении или отправке SMS-сообщений;

«Питание» - индикатор питания, при заряженном аккумуляторе горит непрерывно, при

зарядке мигает, гаснет при отсутствии напряжения 220В;

«УПР» - при включении канала управления горит непрерывно;

«Тревога» - мигает при наличии тревожных сообщений (при сработке датчиков или выходе

температуры за пределы контролируемых значений);

2. Разъем для внешней антенны, служит для подключения GSM-антенны;

3. Держатель SIM-карты: SIM-карта устанавливается контактами вниз, уголком внутрь до щелчка;

4. Вход температурных датчиков: служит для параллельного подключения пяти проводных

датчиков температуры DS18B20;

5. Выход управления: служит для управления нагрузкой с током потребления не более 1А;

6. Вход аварийных датчиков, служит для подключения аварийных датчиков (геркона, дыма, газа,

движения, протечки, объема и т.д.);

7. Кабель для подключения питания +5В.

6 Распиновка разъемов
