3
SV
FI

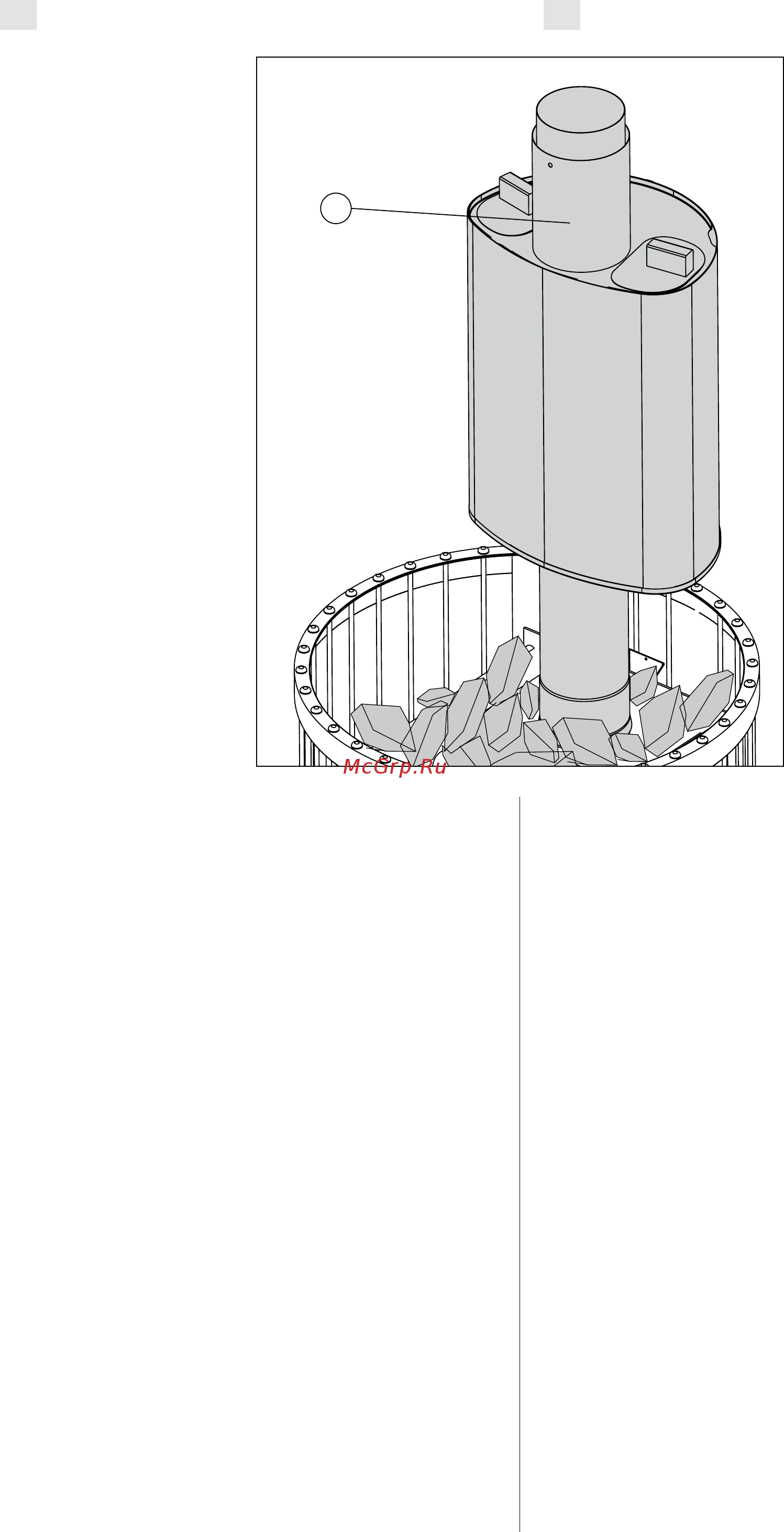

3. Asenna säteilysuo-
ja H=17 cm (osa 4)
vedenlämmittimen
päälle, liitosputken
ympärille. Käytettä-
essä tulisijan suo-
jaseinää tai muuta
suojausta, joka ei
ulotu suojaamaan
ympäristön palavia
materiaaleja ve-
denlämmittimen ja
savuhormin välisen
liitosputken läm-
pösäteilyltä, tulee
liitosputken päälle
asentaa mukana toi-
mitettu säteilysuoja.
• suojaamatto-
man savuputken
suojaetäisyys
palaviin materi-
aaleihin on 500
mm
• säteilysuojaa
käytettäessä
suojaetäisyys on
250 mm
4. Tue vedenlämmi-
tintä asentaessasi
muita savuputken tai
piipun osia.
5. Pujota letkunkiristin (osa 5) letkuun (osa 6) ja
työnnä letku liittimeen, kiristä letkunkiristimellä.
6. Mieti hanan kiinnittimelle turvallinen ja sopi-
va kiinnityspaikka – muista että hanasta tulee
kuumimmillaan kiehuvaa vettä. Varmista ettei
kukaan vaaraa ymmärtämätön pääse käyttä-
mään hanaa.
7. Hana voidaan asentaa kolmella eri tavalla:
A. seinäkiinnittimen (osa 7) ja hanankiinnitti-
men (osa 8) avulla puuseiniin (kuva 3)
• asenna ensin seinäkiinnitin seinään ruu-
veilla
• kiinnitä hana (osa 9), tiiviste (osa 11), liitin
(osa 3), hanan jatko (osa 12) ja hanakiinni-
tin (osa 8) toisiinsa, tiiviste hanan puolelle
• käännä liitin haluttuun suuntaan ja kiristä
liitos sopivan tiukalle
• mittaa letkun pituus sopivaksi ja katkaise
ylimääräinen pois
• pujota letkunkiristin (osa 5) letkuun ja työn-
nä letku liittimeen, kiristä letkunkiristimellä
• kiinnitä hanakiinnitin-kokonaisuus sei-
näkiinnittimeen ruuveilla, ohjaten letku
menemään sille tehtyyn koloon seinäkiin-
nittimessä
• kiinnitä kuumasta vedestä varoittava
varoitusmerkki käytön kannalta näkyvään
paikkaan
4.
3. Montera det strål-
ningsskyddet H=17 cm
(del 4) på vattenvärma-
ren, runt anslutningsrö-
ret. Vid användning av
skyddsvägg för eldstad
eller annat skydd, som
inte skyddar brännbara
material i omgivningen
från värmestrålning
från anslutningsröret
mellan vattenvärmaren
och rökkanalen, ska
det medföljande strål-
ningsskyddet installe-
ras ovanpå anslutnings-
röret.
• ett oskyddat
rökrörs skyddsavstånd
till brännbara material
är 500 mm
• när strålningsskydd
används är skyddsavs-
tåndet 250 mm
4. När du installerar
vattenvärmaren, stöd
upp rökrörets eller
skorstenens övriga
delar.
5. Trä slangklämman
(del 5) på slangen (del 6) och skjut in slangen
i kopplingsstycket och dra åt med slangkläm-
man.
6. Välj en säker och lämplig installationsplats för
kranen. Kom ihåg att det kan komma kokan-
de vatten ur kranen. Säkerställ att ingen som
inte är insatt i riskerna kommer åt att använda
kranen.
7. Kranen kan installeras på tre olika sätt:
A. med väggfästet (del 7) och kranfästet (del 8) i
träväggar (bild 3)
• montera först väggfästet i väggen med
skruvarna
• montera kranen (del 9), tätningen (del 11),
kopplingsstycket (del 3), kranförlängning
(del 12) och kranfästet (del 8) ihop med va-
randra, tätningen på kransidan
• vrid anslutningen i önskad riktning och dra
åt kopplingen lagom hårt
• mät längden på slangen så att den blir
lagom lång och kapa av den överflödiga
delen
• trä slangklämman (del 5) på slangen och
skjut in slangen i kopplingsstycket och dra
åt med slangklämman
• fäst kranfästet i väggfästet och led slangen
in i det för det avsedda hålet i väggfästet
• fäst varningsdekalen om hett vatten på en
väl synlig plats med tanke på användnin-
gen
Kuva 2.
Bild 2.
