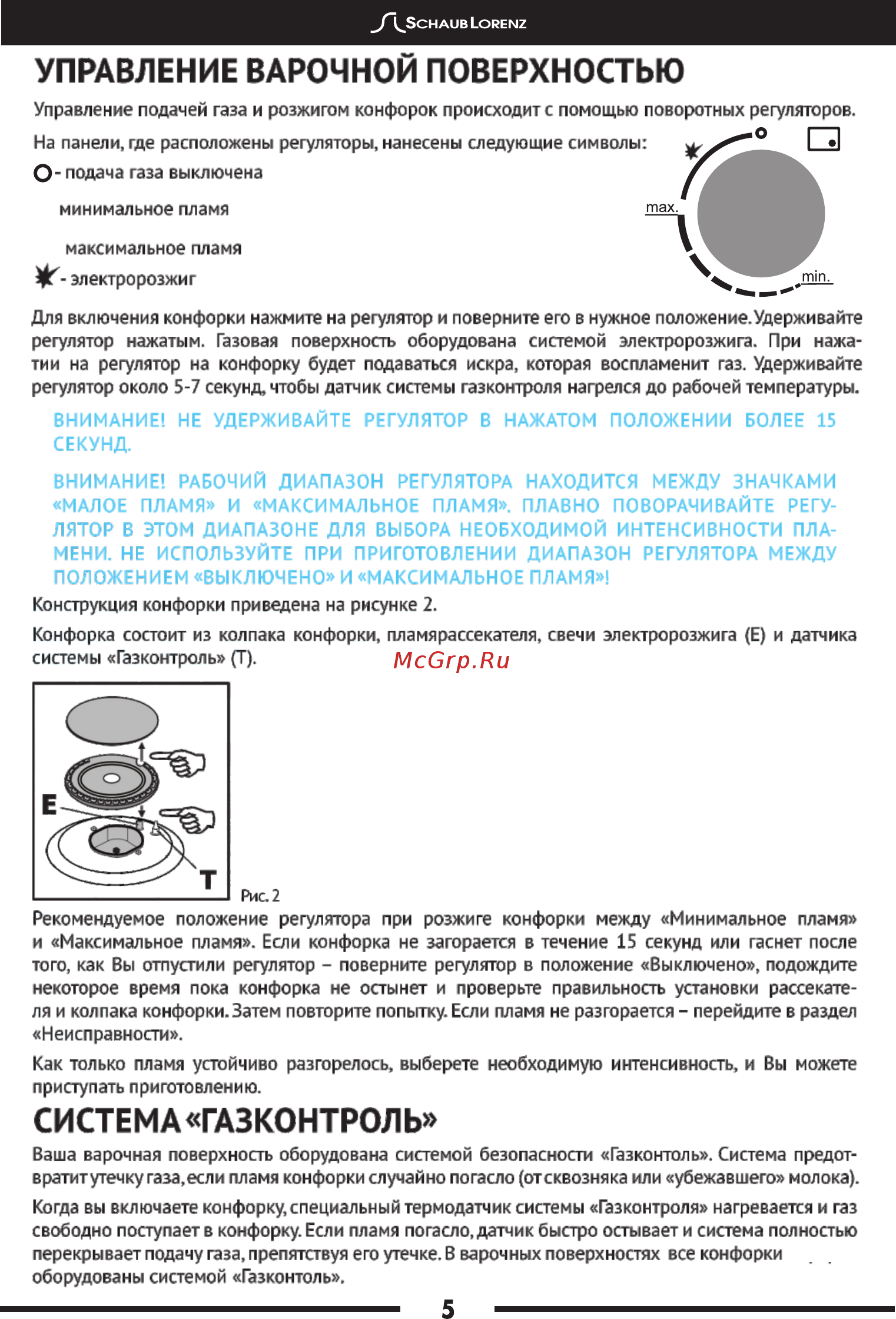

J S CHAUB LORENZ УПРАВЛЕНИЕ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ Управление подачей газа и розжигам конфорок происходит с помощью поворотных регуляторов На панели где расположены регуляторы нанесены следующие символы О подача газа выключена минимальное пламя максимальное пламя Ф электророзжиг Для включения конфорки нажмите на регулятор и поверните его в нужное положение Удерживайте регулятор нажатым Газовая поверхность оборудована системой электророзжига При нажа тии на регулятор на конфорку будет подаваться искра которая воспламенит газ Удерживайте регулятор около 5 7 секунд чтобы датчик системы газконтроля нагрелся до рабочей температуры ВНИМАНИЕ СЕКУНД НЕ УДЕРЖИВАЙТЕ РЕГУЛЯТОР В НАЖАТОМ ПОЛОЖЕНИИ БОЛЕЕ 15 ВНИМАНИЕ РАБОЧИЙ ДИАПАЗОН РЕГУЛЯТОРА НАХОДИТСЯ МЕЖДУ ЗНАЧКАМИ МАЛОЕ ПЛАМЯ И МАКСИМАЛЬНОЕ ПЛАМЯ ПЛАВНО ПОВОРАЧИВАЙТЕ РЕГУ ЛЯТОР В ЭТОМ ДИАПАЗОНЕ ДЛЯ ВЫБОРА НЕОБХОДИМОЙ ИНТЕНСИВНОСТИ ПЛА МЕНИ НЕ ИСПОЛЬЗУЙТЕ ПРИ ПРИГОТОВЛЕНИИ ДИАПАЗОН РЕГУЛЯТОРА МЕЖДУ ПОЛОЖЕНИЕМ ВЫКЛЮЧЕНО И МАКСИМАЛЬНОЕ ПЛАМЯ Конструкция конфорки приведена на рисунке 2 Конфорка состоит из колпака конфорки пламярассекателя свечи электророзжига Е и датчика системы Газконтроль Т Рекомендуемое положение регулятора при розжиге конфорки между Минимальное пламя и Максимальное пламя Если конфорка не загорается в течение 15 секунд или гаснет после того как Вы отпустили регулятор поверните регулятор в положение Выключено подождите некоторое время пока конфорка не остынет и проверьте правильность установки рассекате ля и колпака конфорки Затем повторите попытку Если пламя не разгорается перейдите в раздел Неисправности Как только пламя устойчиво разгорелось выберете необходимую интенсивность и Вы можете приступать приготовлению СИСТЕМА ГАЗКОНТРОЛЬ Ваша варочная поверхность оборудована системой безопасности Газконтоль Система предотвратитутечку газа если пламя конфорки случайно погасло отсквозняка или убежавшего молока Когда вы включаете конфорку специальный термодатчик системы Газконтроля нагревается и газ свободно поступает в конфорку Если пламя погасло датчик быстро остывает и система полностью перекрывает подачу газа препятствуя его утечке В варочных поверхностях все конфорки оборудованы системой Газконтоль 5
