Zanussi ZBB 7297 [12/16] Указания для полностью встраиваемых приборов

PR01

540

Кроме того, необходимо, чтобы выемка была

соединена с вентиляционным каналом,

имеющим следующие размеры:

Глубина 50 мм

Ширина 540 мм

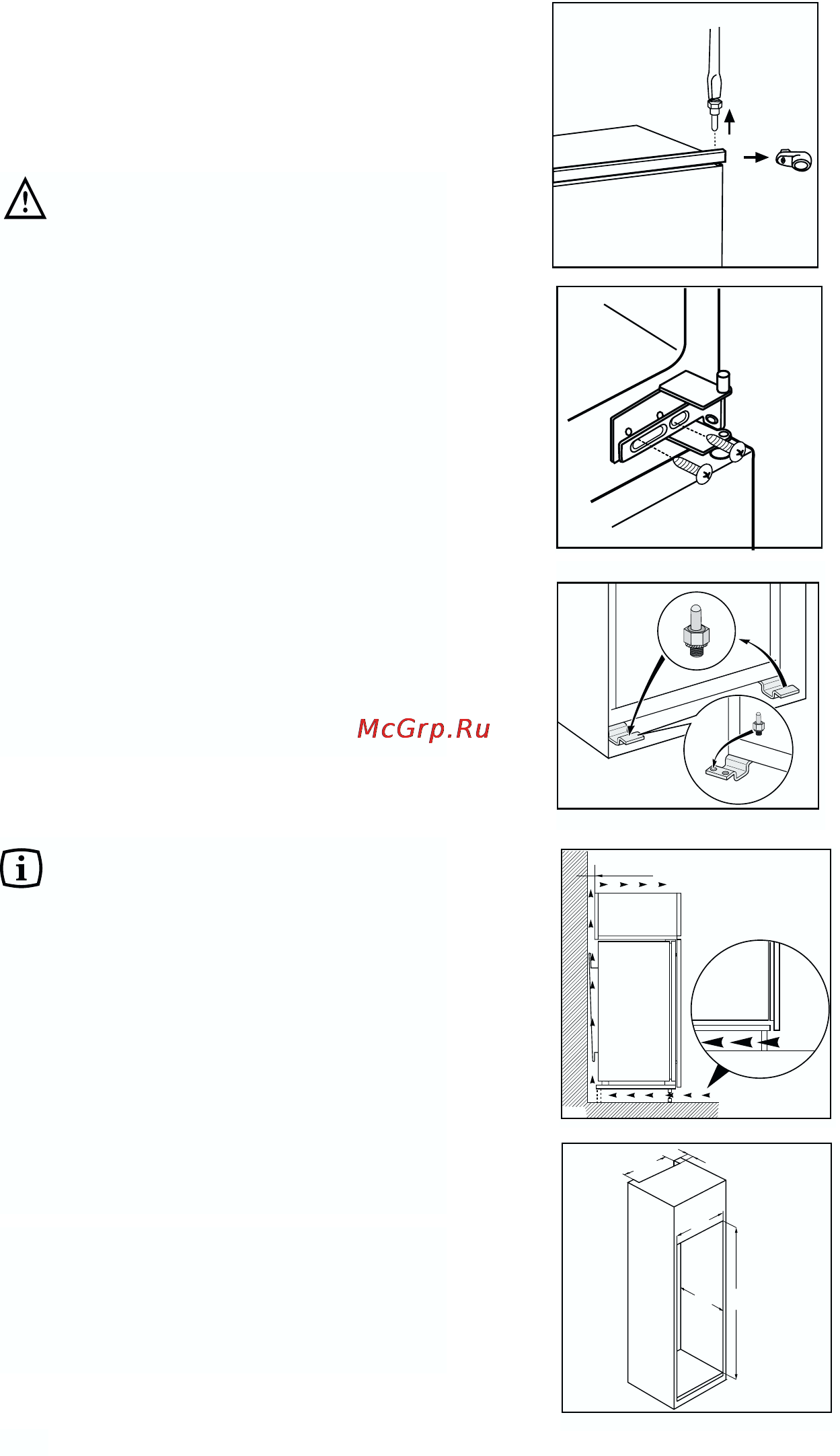

Перевешивание дверцы

Указания для полностью

встраиваемых приборов

рисунке. Внимание: не

Высота (1) 1780 мм

Глубина (2) 550 мм

Ширина (3) 560 мм

По соображениям безопасности необходимо

обеспечить минимальное расстояние для

вентиляции, как показано на Рис.Внимание: не

допускайте перегораживания

вентиляционных отверстий.

50 mm

min.

200 cm

min.

D567

Прибор может поставляться с

дверцей, открывающейся слева или

справа. Для изменения стороны

навески дверцы прибора перед его

установкой выполните следующие

операции.

1. Открутите верхний винт и снимите прокладку

2. Снимите верхний винт и верхнюю дверцу.

3. Отвинтите среднюю петлю и заглушки на

противоположной стороне.

4. Снимите нижнюю дверцу.

5. Открутите нижний винт и установите его на

противоположной стороне.

6. Установите нижнюю дверцу.

7. Привинтите среднюю петлю и заглушки на

противоположной стороне.

8. Установите на противоложную сторону верхнюю

дверцу и закрутите винт-палец петли и

прокладку.
