Извлечение платы HDMI 21
1. Выполните процедуры, приведенные в разделе Перед
началом
работы
с
компьютером.
2. Извлеките батарею.
3. Извлеките карту
модуля
определения
абонента
(SIM-
карту
)
.
4. Извлеките карту
Secure Digital (SD)
.
5. Снимите нижнюю
крышку.
6. Снимите клавиатуру.
7. Извлеките жесткий
диск.
8. Извлеките модуль
памяти.
9. Снимите упор
для
рук.
10. Извлеките плату
беспроводной
глобальной
сети
(WWAN)
.
11. Извлеките плату
беспроводной
локальной
сети
(WLAN)
.
12. Снимите дисплей
в
сборе.
13. Извлеките системную
плату.

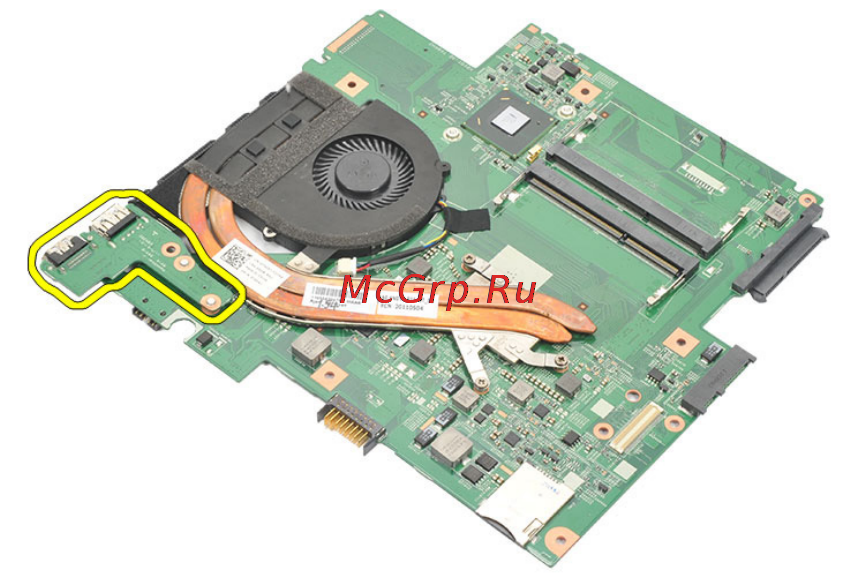

14. Извлеките плату мультимедийного интерфейса высокой четкости
(HDMI) из корпуса компьютера.
