Liebherr SWTNes 4285 [3/6] Монтаж бок о бок

Liebherr SGNes 4375 [3/6] Монтаж бок о бок

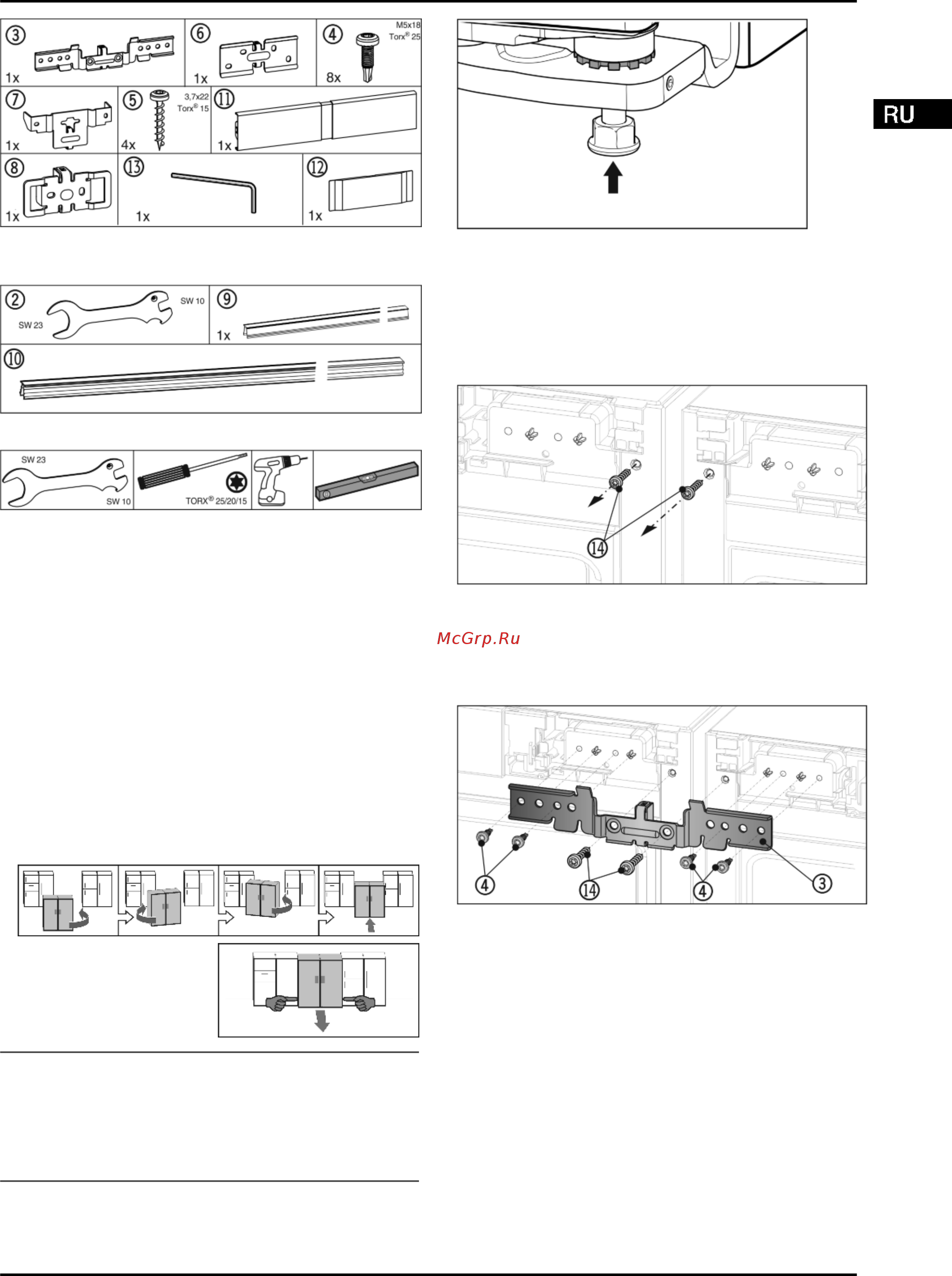

Fig. 2
Крепежные детали, прилагаемые к устройству.
Fig. 3
Fig. 4
Убедитесь, что подготовлен следующий инструмент:
q
Вильчатый ключ на 23/10 (входит в комплект поставки)
q
Отвертка Torx® 25/20/15
q
Аккумуляторный шуруповерт
q
Уровень
Указания по перемещению комбинации:
q
Перед сборкой установите устройства как можно ближе
к конечному месту расположения.
Для безупречной сборки должен быть доступ к устрой-
ствам со всех сторон.
q
После сборки при перемещении всегда берите устрой-
ства за внешние передние углы. Ни в коем случае не
прижимайте коленом боковые стенки или дверцу.
q
Комбинацию легче всего перемещать по диагонали,
передвигая поочередно левый и правый угол.
Когда комбинация будет находиться непосредственно
перед нишей, задвиньте ее по прямой линии.
q
Если понадобится извлечь
комбинацию из ниши,
схватите ее в нижней
трети и потяните вперед.
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Снимите всю защитную пленку с внешней стороны
устройства.
С передней стороны устройства внизу:
Fig. 5
u
Вкрутите внешние установочные опоры. Так устройства
легче перемещать
u
Сдвиньте оба устройства так, чтобы они находились на
расстоянии ок. 10 мм друг от друга, а передние их части
находились на одной линии.
u
Выровняйте оба устройства с помощью уровня на
верхней стороне устройства.
С передней стороны устройства сверху:
Fig. 6
u
Снимите имеющиеся крышки.
u
Перед монтажом верхнего угла выкрутить оба винта
заземления
Fig. 6 (14)
.
u
Зафиксируйте винты заземления. Винты потребуются
для последующего монтажа угла.
Fig. 7
u
Надвинуть угол
Fig. 7 (3)
с помощью распорной детали
между устройствами и на штыри. Слегка прикрутить
угол четырьмя винтами
Fig. 7 (4)
и ранее выкрученными
винтами заземления
Fig. 7 (14)
поочередно справа и
слева.
u
В случае необходимости выровняйте повторно устрой-
ства с помощью уровня на верхней стороне устройства.
С передней стороны устройства внизу:
Монтаж «бок о бок»
