Liebherr GN 4135 [12/24] Выравнивание двери

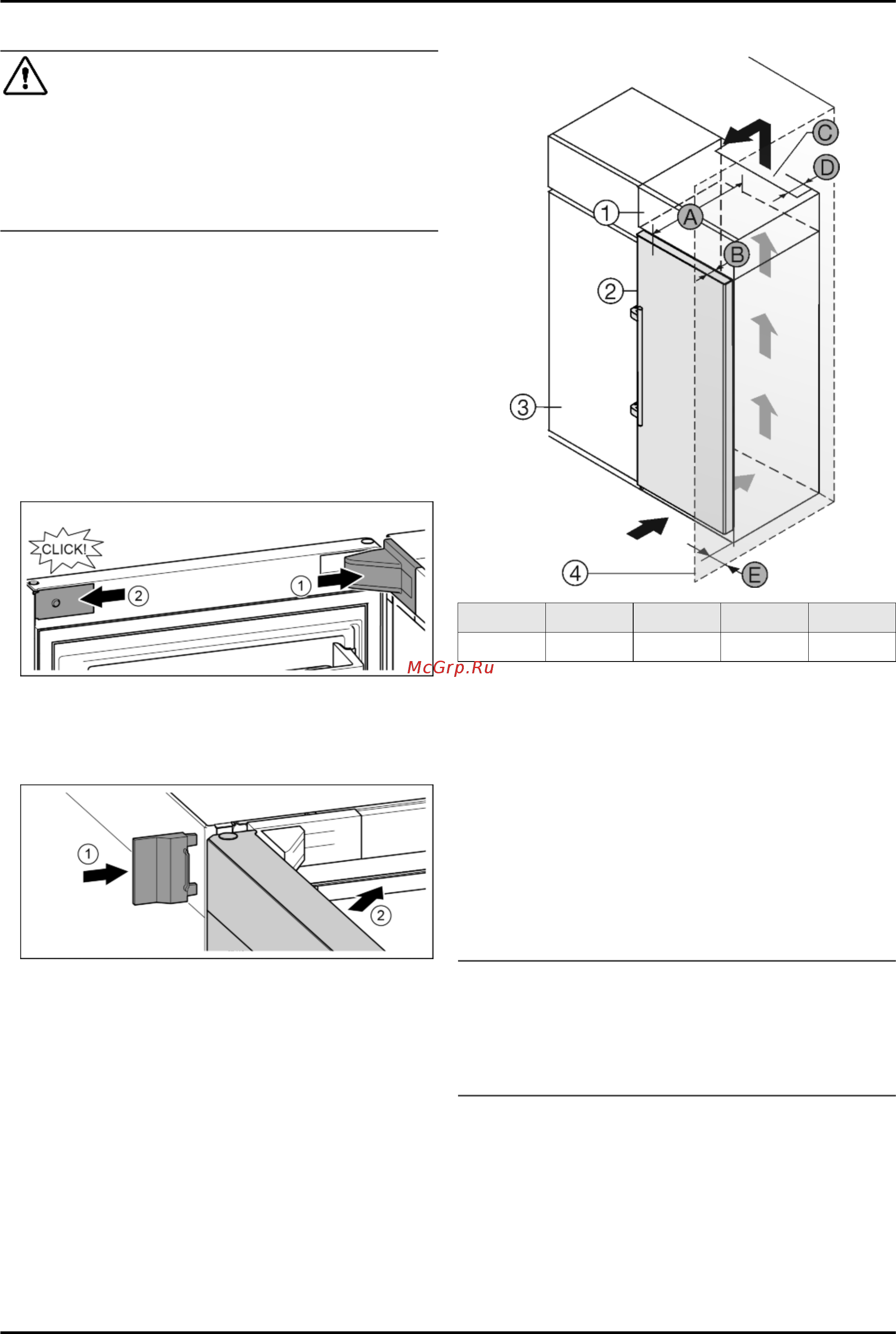

![Liebherr GN 4135 [12/24] Выравнивание двери](/views2/1648665/page12/bgc.png)
4.3.7 Выравнивание двери
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
u
При необходимости, выровняйте дверь через два
продольных отверстия в нижнем опорном кронштейне
на одной оси с корпусом устройства. Для этого выкру-
тить средний винт в нижнем опорном кронштейне с
помощью прилагаемой к Т25 насадки. Оставшиеся
винты немного отпустить с помощью насадки к Т25 или
отверткой Т25 и выровнять посредством продольных
отверстий.
u
Подпереть дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
4.3.8 Установка крышек
Fig. 18
Дверь открыта на 90°.
u
Крышку опорного кронштейна установить и зафиксиро-
вать, при необходимости, осторожно разжать.
Fig. 18 (1)
u
Установить сбоку накладку и зафиксировать.
Fig. 18 (2)
Fig. 19
u
Надвинуть внешнюю крышку.
Fig. 19 (1)
u
Закрыть верхнюю дверь.
Fig. 19 (2)
4.4 Установка в кухонную стенку
Fig. 20
A [мм] B [мм]
C [cм
2
]
D [мм] E [мм]
750
x
65 мин. 350 мин. 50 мин. 46
x
При использовании пристенных распорок этот размер
увеличивается на 15 мм (см. 4.2 Установка устройства) .
Эти размеры действительны для угла открывания 90 °.
Расстояния зависят от угла открывания.
Устройство может быть окружено кухонными шкафами.
Чтобы уравнять устройство
Fig. 20 (2)
по высоте с
кухонной стенкой, можно установить над устройством
дополнительный шкафчик
Fig. 20 (1)
.
Установить устройство можно непосредственно рядом с
кухонным шкафом
Fig. 20 (3)
. Чтобы можно было полно-
стью открыть двери, устройство должно выступать на
глубину
Fig. 20 (B)
относительно передней стенки кухон-
ного шкафа. В зависимости от глубины кухонных шкафов и
использования пристенных распорок устройство может
выступать и больше.
ВНИМАНИЕ
Опасность повреждения из-за перегрева в результате
недостаточной вентиляции!
Если вентиляция слабая, то компрессор может быть
повреждён.
u
Следите за обеспечением достаточной вентиляции.
u
Соблюдайте требования к вентиляции.
Требования к вентиляции:
-
Выступы на задней стороне устройства предназначены
для обеспечения достаточной вентиляции. Не допу-
скается, чтобы они располагались в каких-либо углу-
блениях или проходах.
-
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал с глубиной
Fig. 20 (D)
по
всей ширине этого шкафа.
Ввод в работу
12 * Наличие в зависимости от модели и комплектации
