ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Внизу справа на опорном крон-
штейне выкрутите фикси-
рующий винт

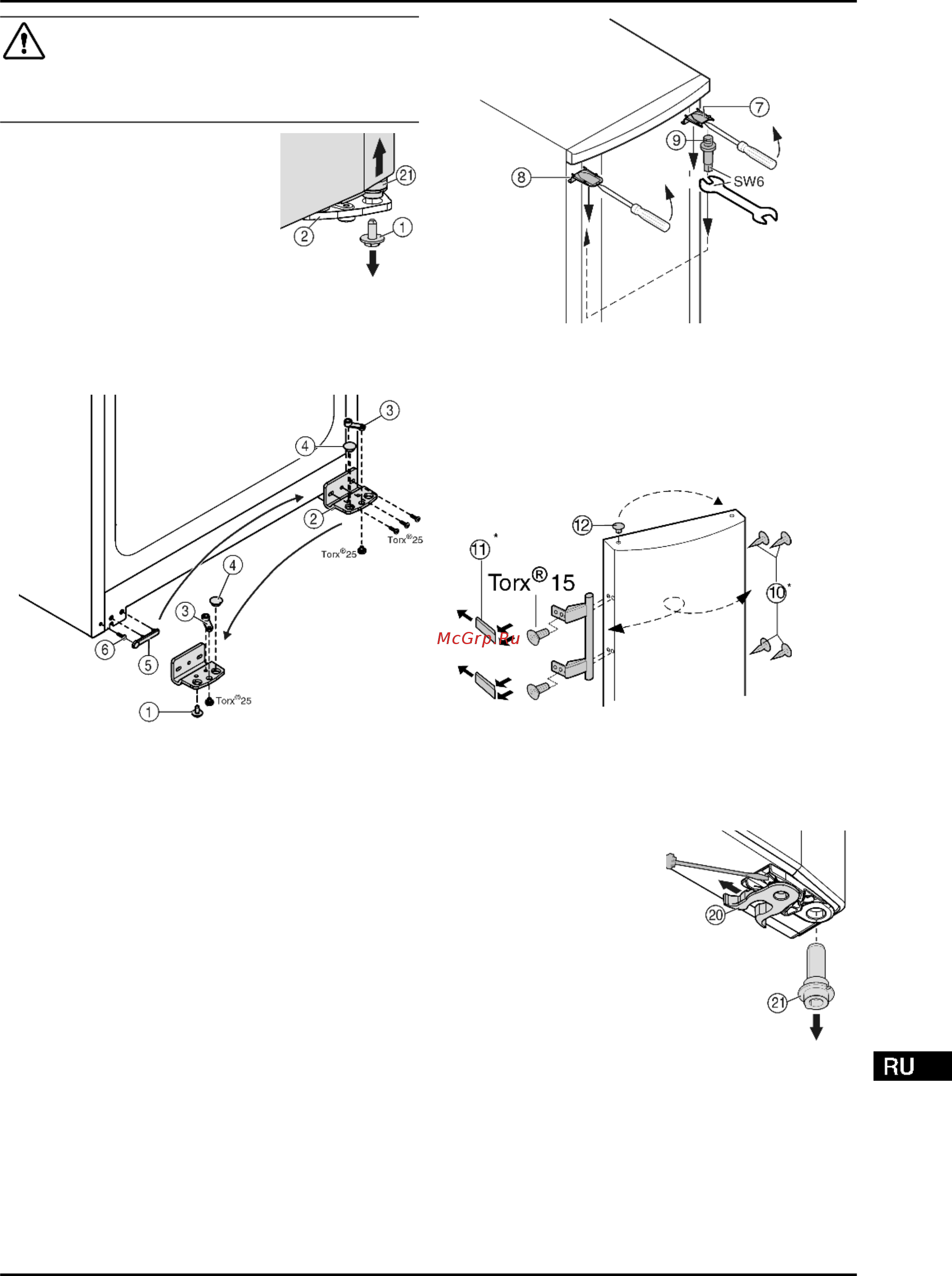

Fig. 5 (1)
.
u
Откройте дверцу.
u
Поднимите дверцу, удерживая
ее со стороны расположения
ручек и снизу.
w
Опорный палец
Fig. 5 (21)
можно извлечь из опорного
кронштейна
Fig. 6 (2)
.
u
Cли установочный винт
Fig. 5 (21)
не откручивается, его
можно вынуть, нажав на него
снизу.
Fig. 5
u
Отведите нижнюю часть дверцы наружу и снимите ее.
Fig. 6
u
Открутите опорный кронштейн
Fig. 6 (2)
.
u
Открутите опорную деталь
Fig. 6 (3)
и, переставив в
отверстие на противоположной стороне опорного крон-
штейна, снова прикрутите.
u
Извлеките заглушку
Fig. 6 (4)
из опорного кронштейна и
переставьте ее в отверстие на противоположной
стороне опорного кронштейна.
u
Осторожно снимите крышку со стороны ручки
Fig. 6 (5)
.
u
Выкрутите болт
Fig. 6 (6)
и вкрутите на противопо-
ложной стороне.
u
Снова установите крышку
Fig. 6 (5)
.
u
Снова прикрутите опорный кронштейн
Fig. 6 (2)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
Fig. 7
u
Верхнюю крышку
Fig. 7 (7)
и крышку
Fig. 7 (8)
с
помощью отвертки выведите вперед из фиксатора и
снимите, наклоняя вниз.
u
Выкрутите опорный палец
Fig. 7 (9)
и вкрутите на проти-
воположной стороне (с моментом 4 Нм).
u
Снова установите крышку
Fig. 7 (7)
на стороне опорного
пальца: насадите сзади, защелкните спереди.
u
Установите крышку
Fig. 7 (8)
на противоположной
стороне: насадите сзади, защелкните спереди.
Fig. 8
u
Извлеките пробку
Fig. 8 (12)
из опорной втулки дверцы
и переставьте.
u
Снимите и переставьте на противоположную сторону
дверную ручку, пробку
Fig. 8 (10)
и прижимные
пластины
Fig. 8 (11)
.
u
При установке прижимных пластин следите за
правильной фиксацией.
u
переставить пружинный
зажим
Fig. 9 (20)
:
Нажмите вниз язычок
защелки, снимите с него
пружинный зажим.
u
Вдвиньте пружинный
зажим на новой стороне
шарнира до защелки-
вания.
u
Извлеките опорный
палец
Fig. 9 (21)
из
втулки двери и вставьте
вместе с шайбами на
противоположную
сторону. Язычок
защелки должен быть
направлен к внутренней
стороне двери, паз — к
внешней стороне.
Fig. 9
u
Подвесьте верхнюю часть двери на опорный палец
Fig. 7 (9)
.
u
Поверните нижнюю часть двери и вставьте опорный
палец
Fig. 9 (21)
в опорный кронштейн. При необходи-
мости покрутите опорный палец, чтобы он смог заско-
чить.
Ввод в работу
