V1-V7

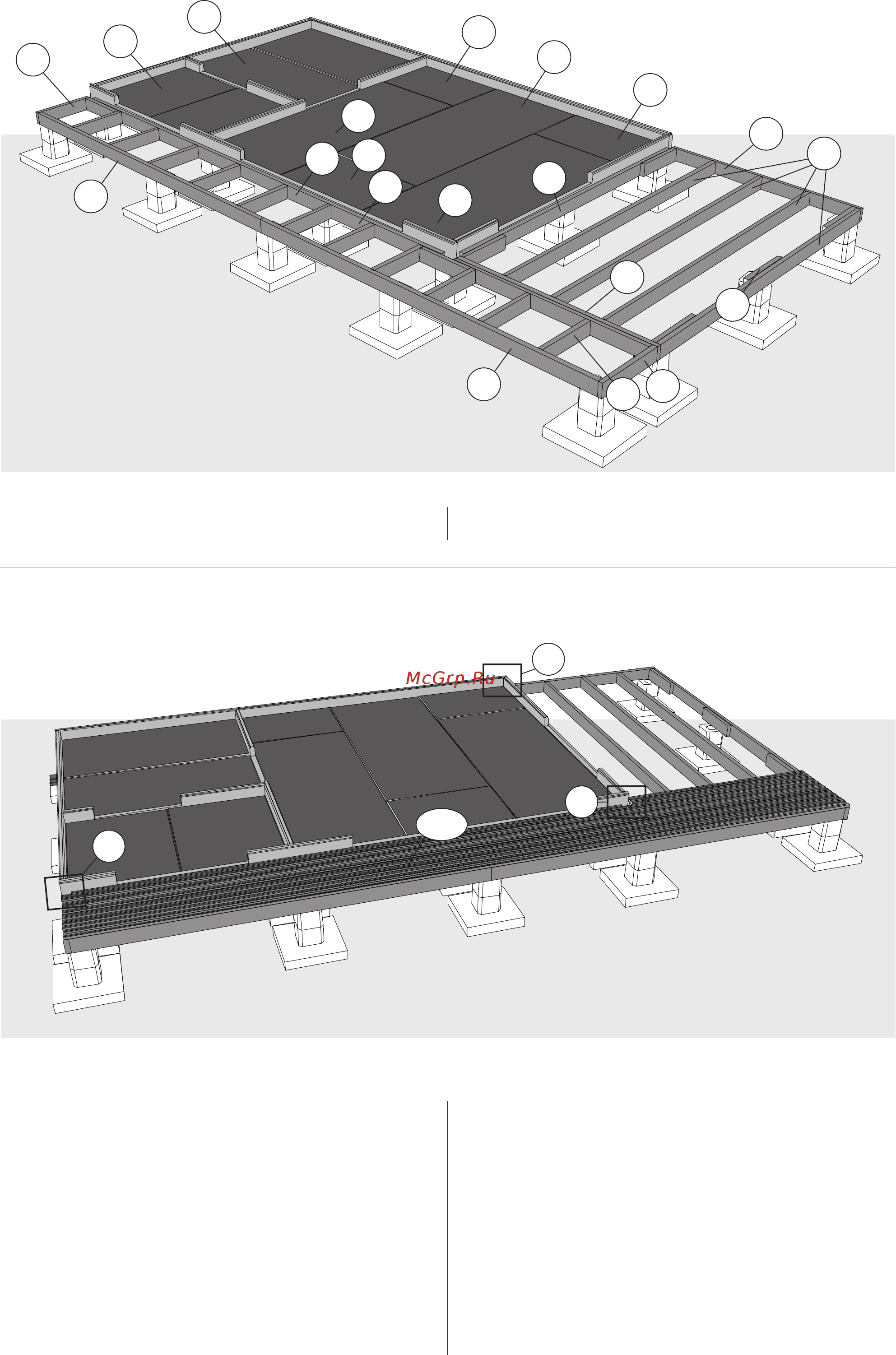

2. Terassin lattia:
Sahaa saunan nurkkiin tuleviin lautoihin (V1-V7) kuvan
mukaiset aukot pystynurkkamoduuleille (G3).
Aseta terassin lattialaudat paikoilleen ja jaa ne tasaisesti
terassikannelle. Jätä n. 5 mm rako lautojen väliin ja
kiinnitä ne lattiapalkkeihin (4,5 x 60 mm rst).
Halkaise reunimmainen lauta oikeaan leveyteen sahalla ja
kiinnitä ruuveilla runkoon.
Kiinnitä terassin otsalaudat ruuveilla terassirunkoon.
Kiinnitä lattiavanerit (T7-T10) ruuveilla lattiapalkkeihin
ja tiivistä reunasaumat mukana toimitetulla mustalla
massalla.
Skruva fast golvskivorna (T7-T10) i golvbjälkarna och
täta alla skarvar med svart fogmassa.
2. Verandadäck:
Såga ut utrymmen för hörnmodulerna (G3) i trallen
närmast bastuns hörn (V1-V7).
Placera ut trallen ovanpå verandans bjälklag och fördela
dem jämnt med ungefär 5 mm mellanrum. Skruva fast
brädorna i bjälklaget med 4,5 x 60 mm skruvar i rostfritt
stål.
Såga till den sista brädan till lagom bredd och skruva fast
den i bjälklaget med skruv.
Skruva fast socklarna till verandan i bjälklaget med skruv.
