Harvia Solide Outdoor SLD03PS [12/92] Montering av väggar
![Harvia Solide Outdoor SLD03PS [12/92] Montering av väggar](/views2/1648932/page12/bgc.png)
12

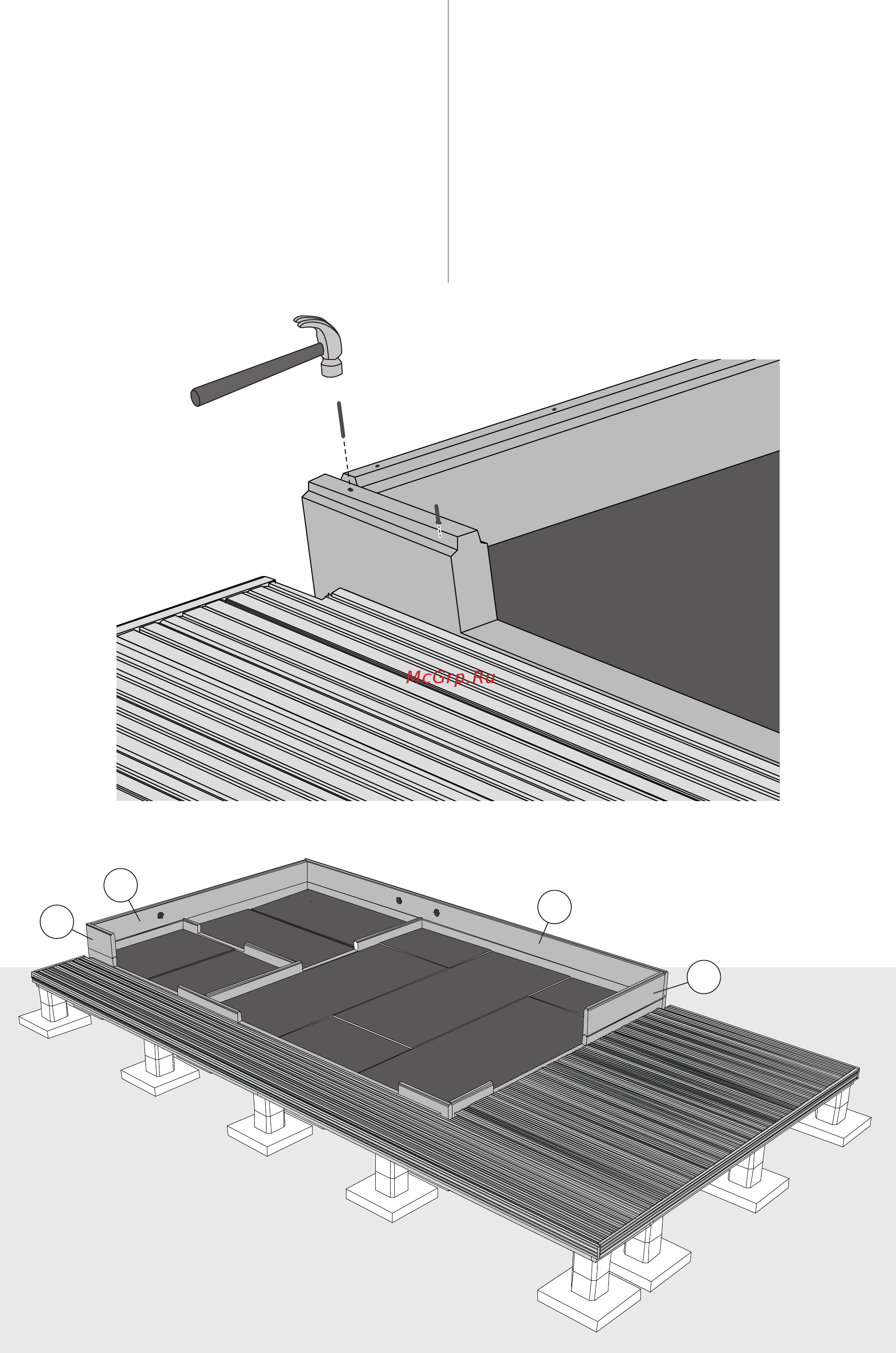

Seinien pystytys
Lyö vaarnatapit hirsien reikiin vasaralla.
Aseta seuraava hirsikerros tappeihin. Levitä liimaa
pystysaumoihin ja kiinnitä ulkopuolelta nurkista 5 x 120
mm ruuveilla.
HUOM! Sijoita hirret joissa on ilmanvaihtoaukot kuvien
mukaisesti.
Jatka seinien pystytystä lyömällä vaarnatapit hirsien
reikiin ja liimaamalla ja ruuvaamalla nurkat kiinni, kunnes
ulkoseinät ovat neljän hirsikerran korkuisia.
Montering av väggar
Slå i dymlingar av metall i hålen med hjälp av en hammare.
Lägg nästa lager väggstock ovanpå dymlingarna. Foga
ihop de vertikala ändarna med lim och skruva ihop dem
med 5 x 120 mm skruvar med början från utsidan.
Obs! Lägg på stockar med prefabricerade ventilationshål
som i följande bilder.
Fortsätt lägga på stockar genom att slå in dymlingar i
hålen och sedan limma och skruva ihop ändarna tills alla
väggar är fyra lager höga.
D2
A2
A3
A4 C2
B2
C3
