Стр 8
620-00082-02-i (ru)
2. Общая информация
2.4 Панель управления

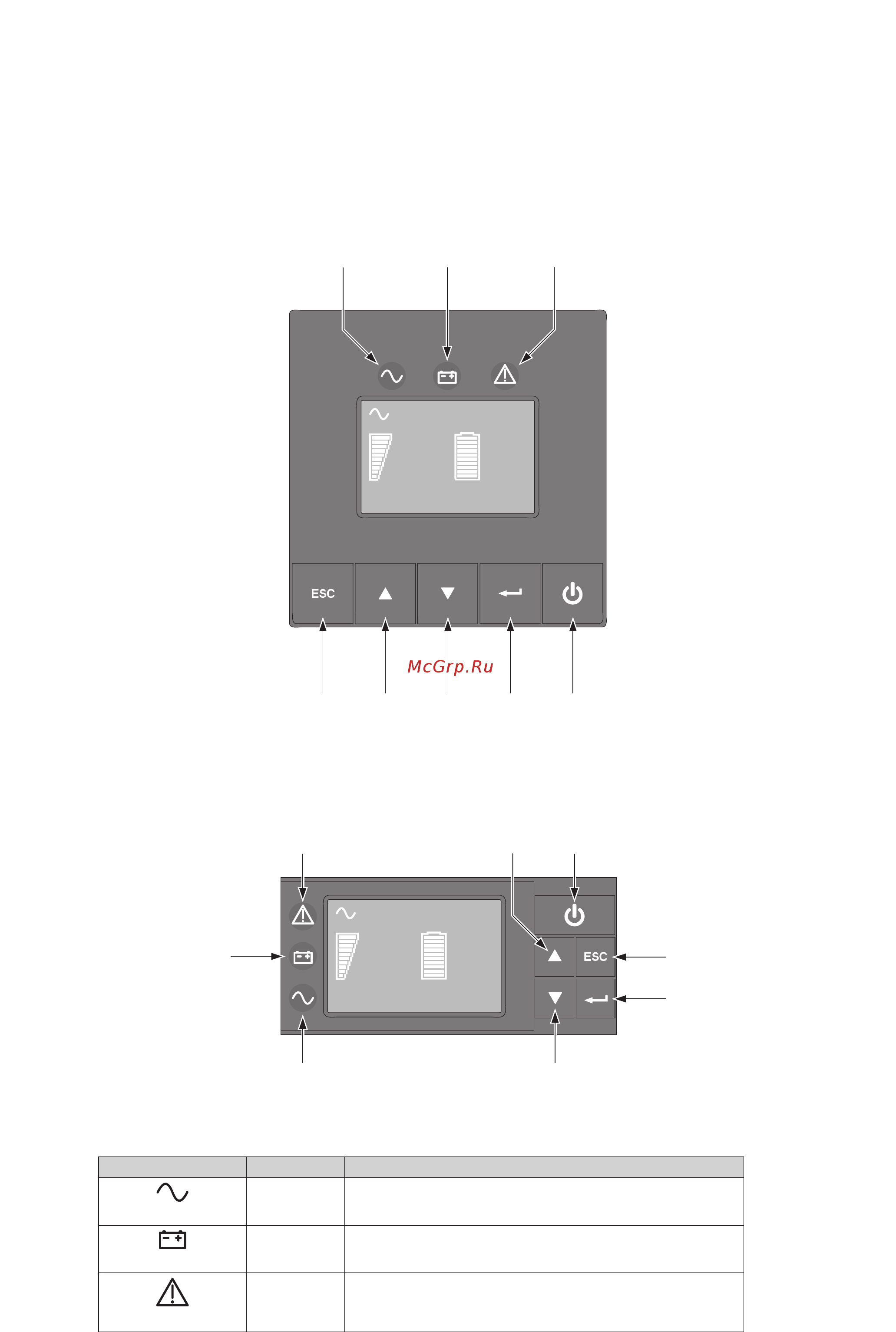

АБП имеет пятикнопочный графический жидкокристаллический дисплей. Здесь выводится полезная
информация о самом АБП, состоянии нагрузки, событиях, измерениях и настройках.
Модели башни
Индик.
Питание Вкл
(зеленый)
Индик. На
аккумуляторе
(желтый)
Индик.
сигнализации
(красный)
Normal mode
100%
10min
100%
720W
800VA
Efficiency: ~98%
Выход Вверх Вниз Ввод Кнопка
Вкл/Выкл
Модели для установки в стойке
Normal mode
100%
10min
100%
720 W
800VA
Efficiency: ~98%
Индик. сигнализации
(красный)
Индик. На
аккумуляторе
(желтый)
Индик. Питание
Вкл (зеленый)
Кнопка
Вкл/Выкл
Вверх
Вниз
Ввод
Выход
В следующей таблице даны состояния и описание индикаторов:
Индикатор Состояние Описание
Зеленый
Вкл АБП работает нормально
Желтый
Вкл АБП в режиме батареи
Красный
Вкл
АБП имеет активную сигнализацию или неисправен.
Дополнительная информация приведена на стр. 18,
поиск и устранение неисправностей.
