IGC RAS/RAC-18AX Электрические схемы онлайн
Установка кондиционера
07
Схемы подключения
Подключение межблочного электрического кабеля и
кабеля электропитания.
Снимите защитные крышки сервисных панелей
наружного и внутренних блоков.
Ослабьте винты клеммных колодок и подсоедините
соответствующим образом (см. схемы) межблоч-
ный электрический кабель и кабель электропита-
ния (Некоторые модели внутренних блоков могут
поставляться с уже подключенным к внутреннему
блоку кабелем электропитания с электрической
вилкой).
Подключение заземляющего провода произведите
винтами, к отдельно расположенным на сервисных
панелях резьбовым отверстиям. Следите за пра-
вильностью подключения проводов.
Плотно затяните винты клеммных колодок, для
предотвращения их ослабления. Убедитесь в непо-
движности закрепленных проводов, потянув за них.
Закрепите межблочный электрический кабель в
проводные зажимы.
Установите защитные крышки сервисных панелей
наружного и внутренних блоков.

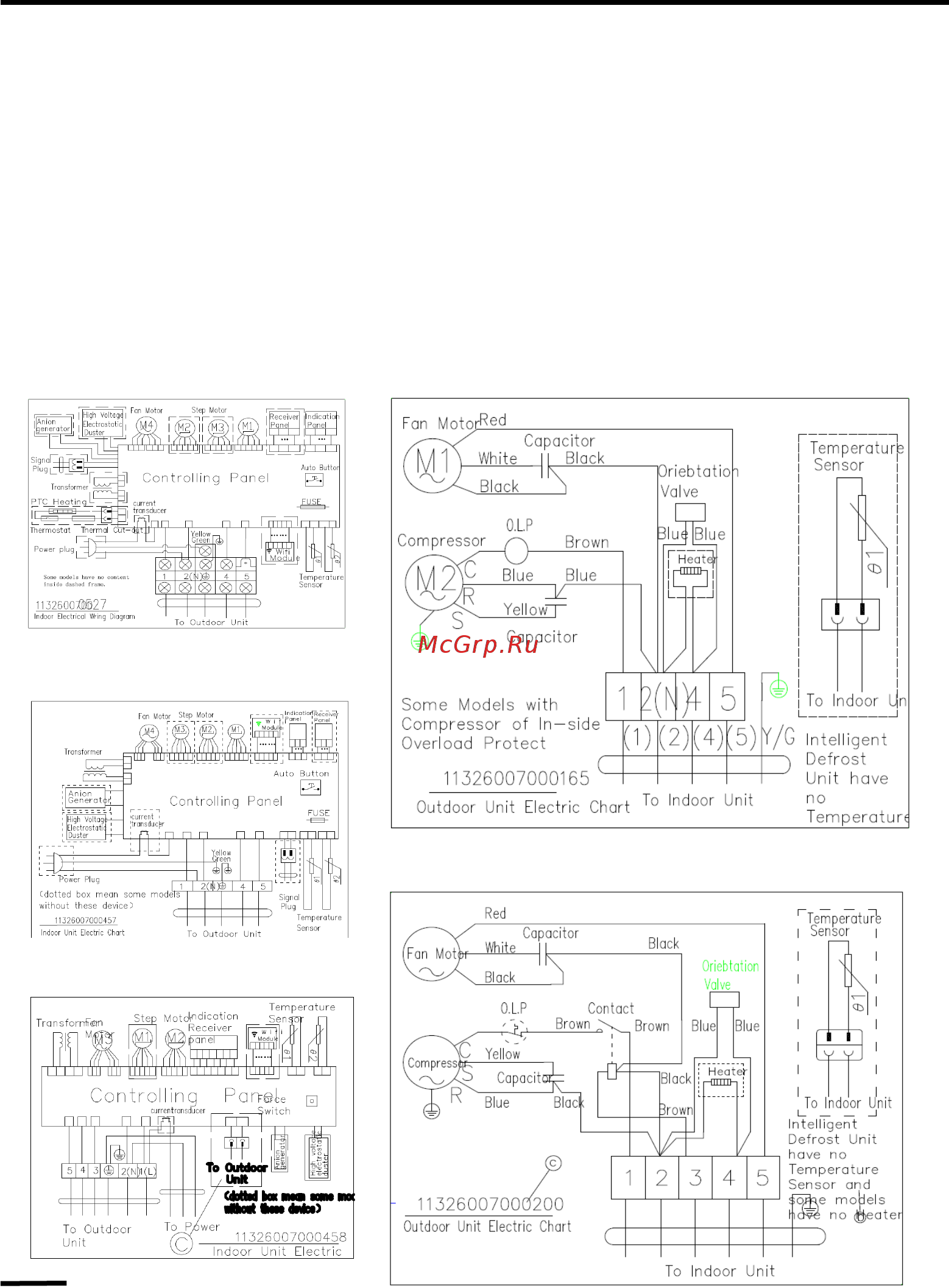

Внутренний блок моделей RAS/RAC-07AX, 09AX
Внутренний блок моделей RAS/RAC-12AX, 18AX
Наружный блок моделей RAS/RAC-07AX,09AX,12AX,18AX
Наружный блок моделей RAS/RAC-24AX,30AX,36AX
Внутренний блок моделей RAS/RAC-24AX, 30AX , 36AX
