5. Техобслуживание
5.2 Замена блока батарей
Напоминание о правилах по технике безопасности:
Аккумуляторная батарея представляет риск поражения электрическим током и имеет высокий ток короткого
замыкания. При любой работе на элементах аккумуляторной батареи должны приниматься следующие
меры предосторожности:
• Снять с рук часы, перстни, обручальные кольца, браслеты и любые другие металлические предметы.
• Использовать инструмент с изолированной рукояткой.
Демонтаж отсека батареи в моделях типа башня

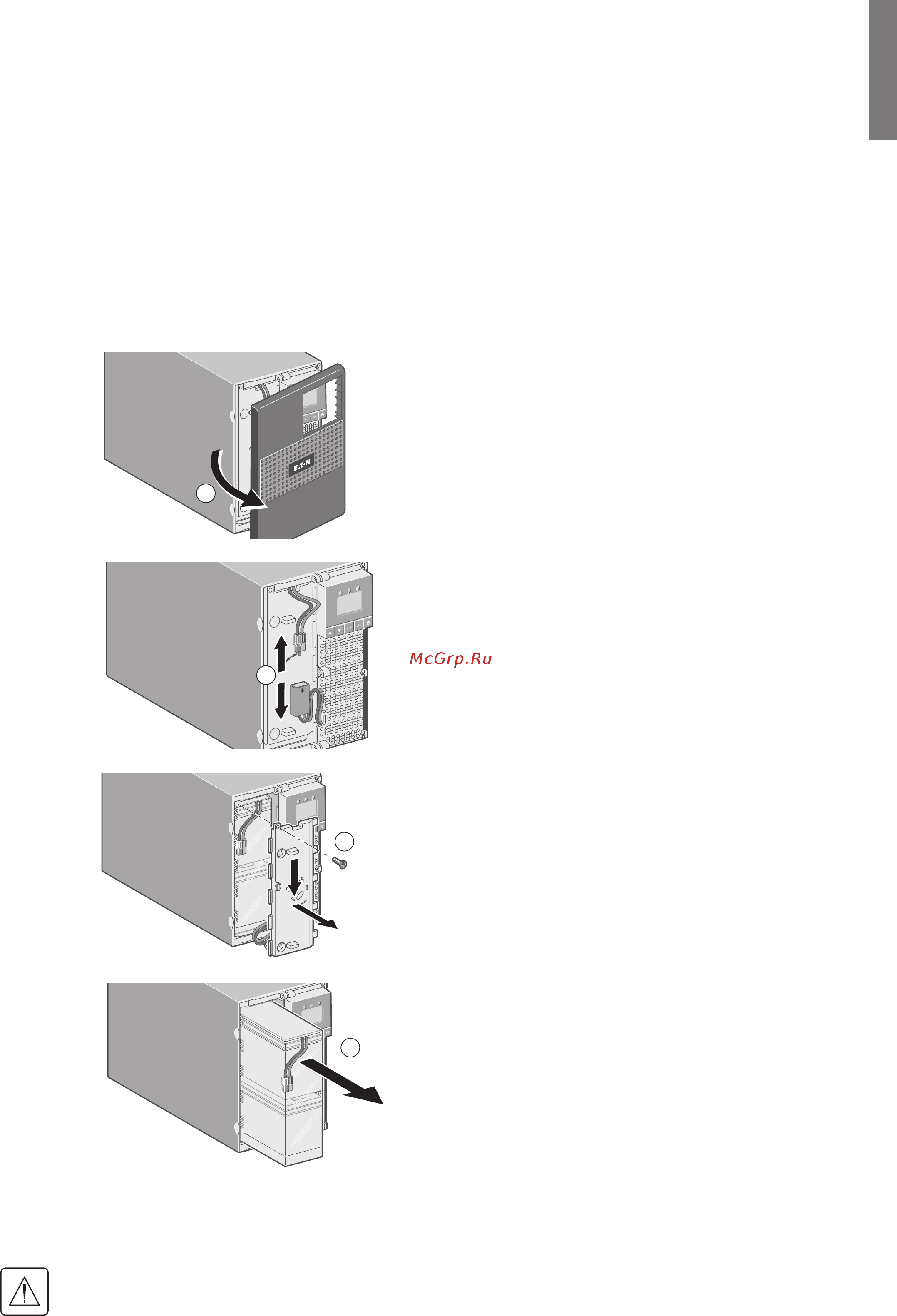

A
A - Снимите переднюю панель.
B
B - Отсоединить блок батарей, разъединив
2 разъема (запрещается тянуть за
кабели).
C
C - Снимите защитную пластмассовую
крышку в передней части батареи
(открутите один винт).
D
D - Вынуть блок батарей, потянув за
пластмассовый язычок, и заменить
блок.
Установка нового блока батарей
Выполнить вышеописанные операции в обратном порядке.
● Для обеспечения безопасности и того же уровня рабочих характеристик использовать
только гальванические элементы поставки компании EATON.
● При соединении надежно вставить друг в друга штыревую и гнездную части разъема.
