Стр 15
614-07977-00_RU
РУССКИЙ
3. Установка

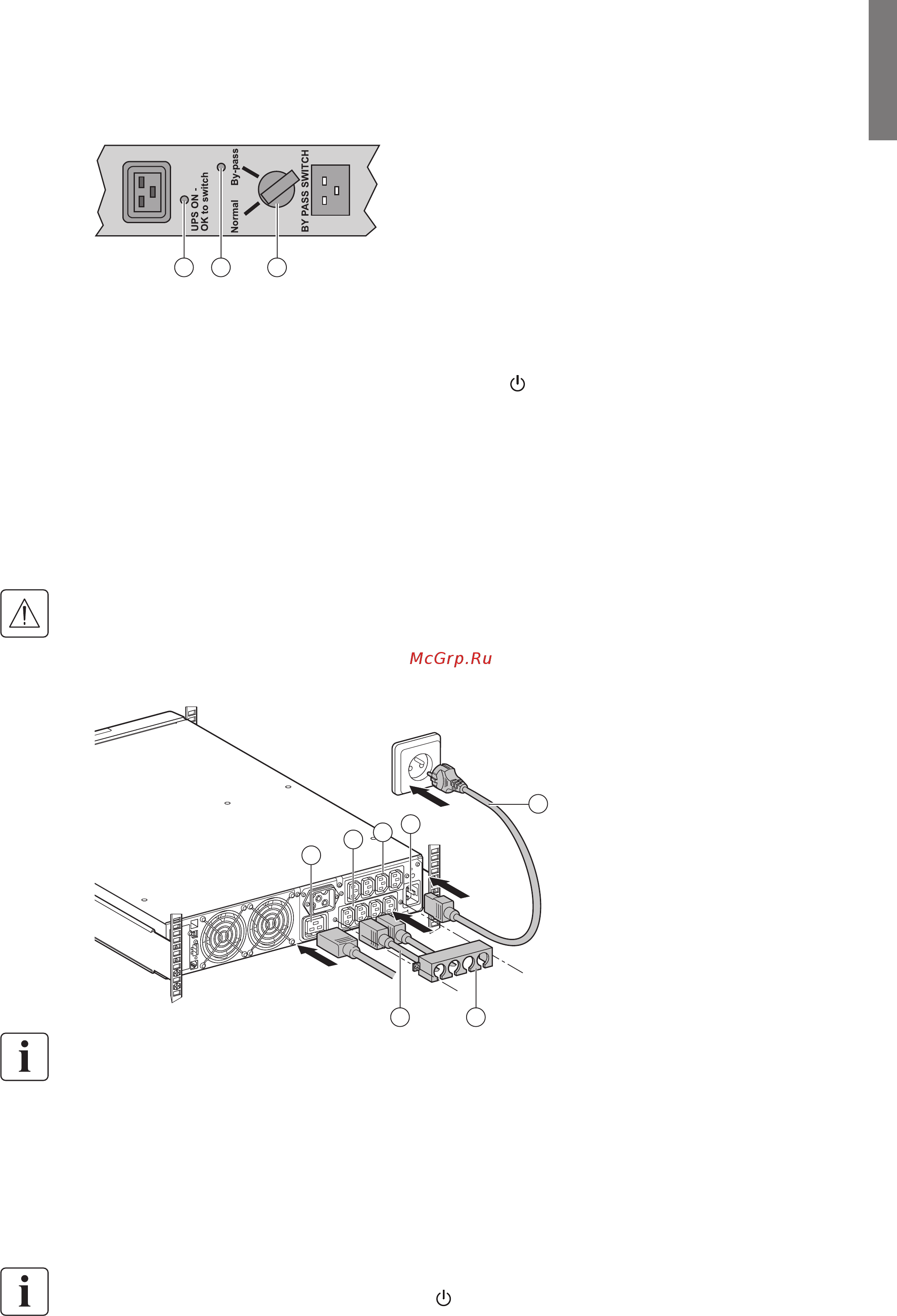

Работа блока HotSwap MBP
54 55
53
Пуск в действие АБП с блоком HotSwap MBP
1. Убедиться, что АБП правильно соединен с блоком HotSwap MBP.
2. Установить переключатель (55) в положение "Normal" (Нормальное).
3. Включить АБП, нажав на кнопку включения/выключения
на передней панели АБП.
Оборудование будет получать питание от АБП.
На блоке HotSwap MBP зажигается световой индикатор (53) "UPS ON - OK to switch"
(АБП Вкл. - готов к переключению).
Тест блока HotSwap MBP
1. Установить переключатель (55) в положение "By-pass" и убедиться, что оборудование остается
запитанным.
2. Вновь установить переключатель (55) в положение "Normal".
Блок HotSwap MBP имеет поворотный
переключатель (55) на 2 положения:
Normal (Нормальное): оборудование
получает питание от АБП, горит
светодиод (53).
Bypass (Байпас): оборудование получает
питание напрямую от сети. Горит
светодиод (54).
3.7 Соединение АБП без блока FlexPDU или HotSwap MBP
Убедиться, что данные на паспортной табличке с задней стороны АБП соответствуют
характеристикам сети электропитания, а также мощности, фактически потребляемой каждой
нагрузкой.
10
32 35
9
7
31
8
1. 5PX 1500i / 2000i: соединить входной
разъем АБП (10) с сетью с помощью
шнура питания оборудования,
которое должно быть защищено.
5PX 2200i / 3000i: соединить
поставляемый шнур питания (31)
(250 В - 16 A) с разъемом (10), а затем
со штепсельной розеткой сети.
2. Подсоединить оборудование
к АБП помощью шнуров (32).
Рекомендуется подсоединять
приоритетное оборудование
4 разъемам (9), а не приоритетное -
к 4 разъемам (8), отключение которых
может программироваться парами
(группы 1 и 2). В случае моделей
5PX 2200i / 3000i, соединять более
мощное оборудование с разъемом
(7), обеспечивающим ток 16 А.
Чтобы иметь возможность
запрограммировать отключение
разъемов (8) в течение автономной
работы батареи и тем самым увеличить
продолжительность ее автономной
работы, необходимо иметь доступ к
программному обеспечению связи
EATON, проверьте настройки входа/
выхода.
3. Закрепить соединения с помощью
системы фиксации кабелей (35).
Примечание. Аппарат перезаряжает свою батарею, как только подключается к сети
электропитания, даже без нажатия на кнопку
.
После первого включения необходимо как минимум 8 часов, чтобы батарея полностью зарядилась.
