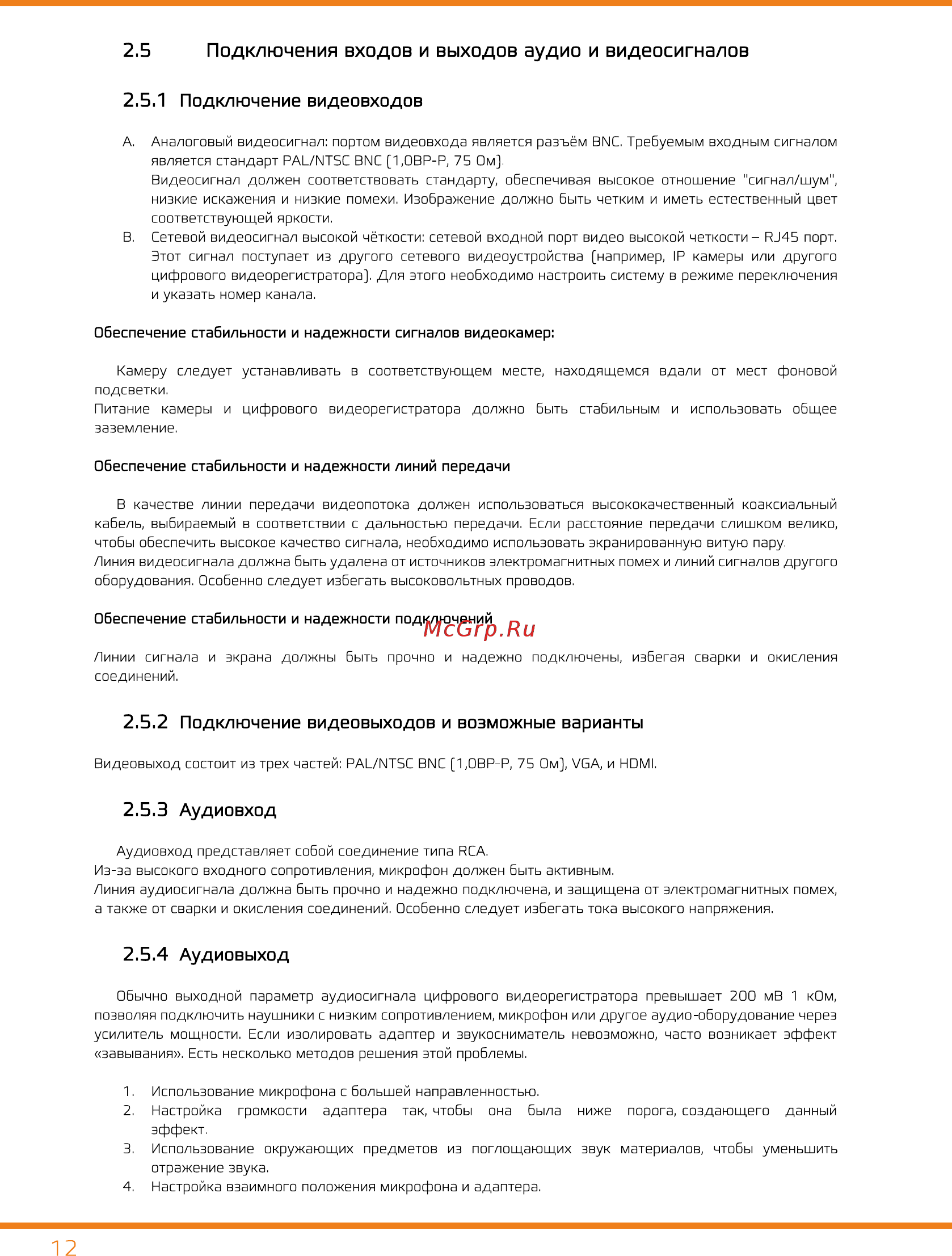

2 5 Подключения входов и выходов аудио и видеосигналов 2 5 1 Подключение видеовходов А Аналоговый видеосигнал портом видеовхода является разъём BNC Требуемым входным сигналом является стандарт PAL NTSC BNC 1 ОВР Р 75 Ом Видеосигнал должен соответствовать стандарту обеспечивая высокое отношение сигнал шум низкие искажения и низкие помехи Изображение должно быть четким и иметь естественный цвет соответствующей яркости В Сетевой видеосигнал высокой чёткости сетевой входной порт видео высокой четкости RJ45 порт Этот сигнал поступает из другого сетевого видеоустройства например IP камеры или другого цифрового видеорегистратора Для этого необходимо настроить систему в режиме переключения и указать номер канала Обеспечение стабильности и надежности сигналов видеокамер Камеру следует устанавливать в соответствующем месте находящемся вдали от мест фоновой подсветки Питание камеры и цифрового видеорегистратора должно быть стабильным и использовать общее заземление Обеспечение стабильности и надежности линий передачи В качестве линии передачи видеопотока должен использоваться высококачественный коаксиальный кабель выбираемый в соответствии с дальностью передачи Если расстояние передачи слишком велико чтобы обеспечить высокое качество сигнала необходимо использовать экранированную витую пару Линия видеосигнала должна быть удалена от источников электромагнитных помех и линий сигналов другого оборудования Особенно следует избегать высоковольтных проводов Обеспечение стабильности и надежности подключений Линии сигнала и экрана должны быть прочно и надежно подключены избегая сварки и окисления соединений 2 5 2 Подключение видеовыходов и возможные варианты Видеовыход состоит из трех частей PAL NTSC BNC 1 ОВР Р 75 Ом VGA и HDMI 2 5 3 Аудиовход Аудиовход представляет собой соединение типа RCA Ив за высокого входного сопротивления микрофон должен быть активным Линия аудиосигнала должна быть прочно и надежно подключена и защищена от электромагнитных помех а также от сварки и окисления соединений Особенно следует избегать тока высокого напряжения 2 5 4 Аудиовыход Обычно выходной параметр аудиосигнала цифрового видеорегистратора превышает 200 мВ 1 кОм позволяя подключить наушники с низким сопротивлением микрофон или другое аудио оборудование через усилитель мощности Если изолировать адаптер и звукосниматель невозможно часто возникает эффект завывания Есть несколько методов решения этой проблемы 1 Использование микрофона с большей направленностью 2 Настройка громкости адаптера так чтобы она была эффект 3 Использование окружающих предметов из поглощающих отражение звука 4 Настройка взаимного положения микрофона и адаптера 12 ниже звук порога создающего материалов чтобы данный уменьшить
