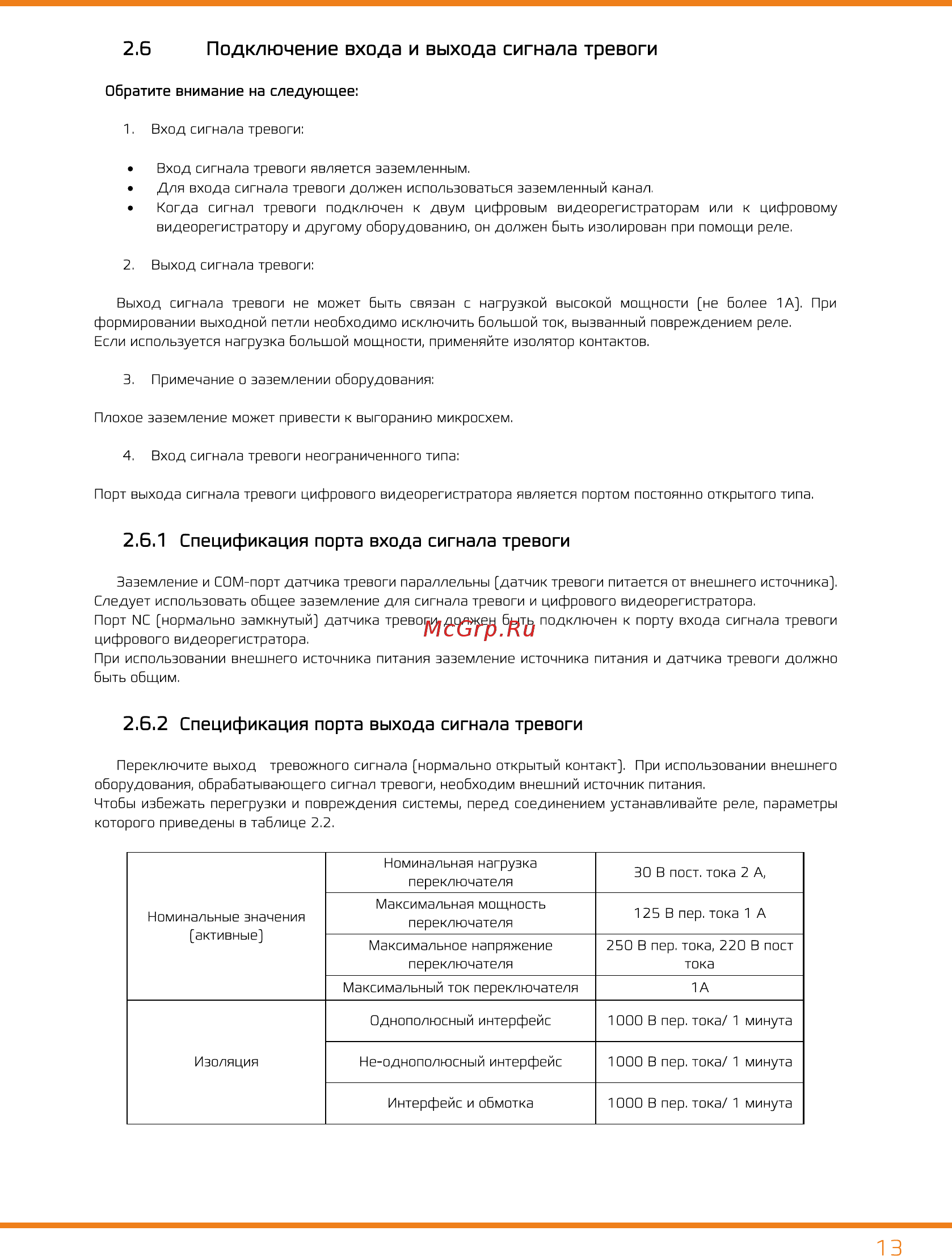

2 6 Подключение входа и выхода сигнала тревоги Обратите внимание на следующее 1 Вход сигнала тревоги Вход сигнала тревоги является заземленным Для входа сигнала тревоги должен использоваться заземленный канал Когда сигнал тревоги подключен к двум цифровым видеорегистраторам или к цифровому видеорегистратору и другому оборудованию он должен быть изолирован при помощи реле 2 Выход сигнала тревоги Выход сигнала тревоги не может быть связан с нагрузкой высокой мощности не более 1 А При формировании выходной петли необходимо исключить большой ток вызванный повреждением реле Если используется нагрузка большой мощности применяйте изолятор контактов 3 Примечание о заземлении оборудования Плохое заземление может привести к выгоранию микросхем 4 Вход сигнала тревоги неограниченного типа Порт выхода сигнала тревоги цифрового видеорегистратора является портом постоянно открытого типа 2 6 1 Спецификация порта входа сигнала тревоги Заземление и СОМ порт датчика тревоги параллельны датчик тревоги питается от внешнего источника Следует использовать общее заземление для сигнала тревоги и цифрового видеорегистратора Порт NO нормально замкнутый датчика тревоги должен быть подключен к порту входа сигнала тревоги цифрового видеорегистратора При использовании внешнего источника питания заземление источника питания и датчика тревоги должно быть общим 2 6 2 Спецификация порта выхода сигнала тревоги Переключите выход тревожного сигнала нормально открытый контакт При использовании внешнего оборудования обрабатывающего сигнал тревоги необходим внешний источник питания Чтобы избежать перегрузки и повреждения системы перед соединением устанавливайте реле параметры которого приведены в таблице 2 2 Номинальная нагрузка переключателя Номинальные значения активные Изоляция 30 В пост тока 2 А Максимальная мощность переключателя 125 В пер тока 1 А Максимальное напряжение переключателя 250 В пер тока 220 В пост тока Максимальный ток переключателя 1А Однополюсный интерфейс 1 000 В пер тока 1 минута Не однополюсный интерфейс 1 000 В пер тока 1 минута Интерфейс и обмотка 1 000 В пер тока 1 минута 13
