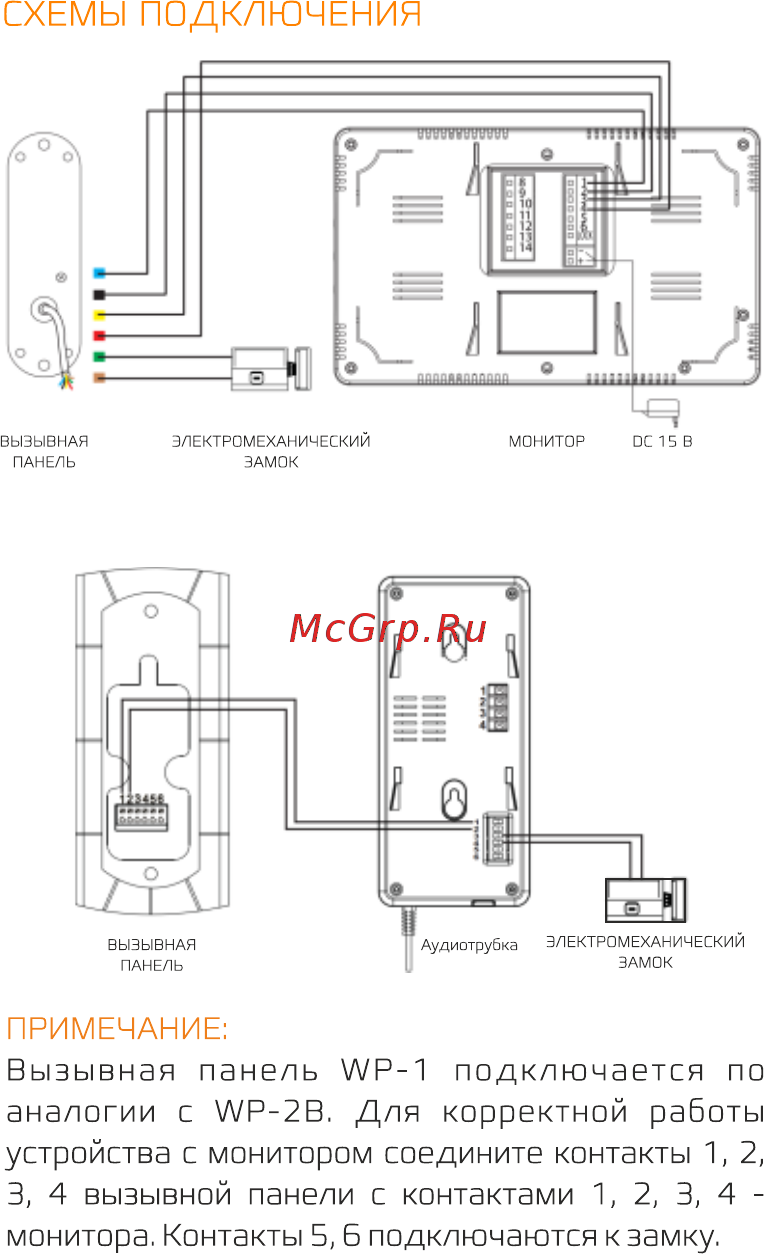

СХЕМЫ ПОДКЛЮЧЕНИЯ ВЫЗЫВНАЯ ПАНЕЛЬ ПРИМЕЧАНИЕ Вызывная панель WP подключается по аналогии с WP 2B Для корректной работы устройства с монитором соедините контакты 1 2 3 4 вызывной панели с контактами 1 2 3 4 монитора Контакты 5 6 подключаются к замку
