Запись часов Watch2
(не входит в комплект системы)
• Перейдите в уровень программирования системы №1;
• система готова к записи: «LED» - постоянное зелёное свечение*;
• на часах войдите в режим записи (МЕНЮ -> Настройки -> Bluetooth ->
Автомобиль -> Связать) и дождитесь соединения часов с системой;
• подтверждение записи: «LED» - красное свечение, «Cирена/Бипер» - один
звуковой сигнал, система - переход в уровень №0.
№1
Запись брелока D030
(не входит в комплект системы)
№1
• Перейдите в уровень программирова-
ния системы №1;
• система готова к записи: «LED» -
постоянное зелёное свечение*;
• на брелоке зажмите и удерживайте
три кнопки управления: (Вкл. охраны /
Выкл. охраны / Откр. багажника)
дo первого звукового сигнала и
красной вспышки индикатора
«SEND»;
• подтверждение записи: «LED» -
красное свечение, «Cирена/Бипер»
- один звуковой сигнал, система -
переход в уровень №0.
Функции
Управление кнопкой «VALET»
№0 – Ввод уровня
Н1
Н2
Н3
Н4
У1
Н1
Н1
У1
Н1
Н2
У1
Н1
Н3
У1
Н3
Н1
У1
Н3
Н2
У1
Н3
Н3
У1
Н3
Н4
У1
Н4
Н1
У1
Н4
Н2
У1
Н5
У1
Н6
У1
Н7
У1
Н8
У1
Н9
У1
Н10
У1
•
Н1
У1
•
Н3
У1
•
Н5
У1
•
Н7
У5
У3*
У4
У3
У3
У3
У3
У3
У3
У3
У3
У3
У5
У5
У5
У5
У5
У5
У5
У5
У5
У3
У3
У3
У3
У5
У3
У10
№1 – Запись брелока D-030 / D-043 / часов Watch2
№2 – Программирование «Сервисного ПИН-кода»
№3 – Запись холостых оборотов
№4 – Сброс на заводские настройки
№10.1.1 – Запись радиометки BT760 / BT770
№10.1.2 – Запись радиометки BT760 / BT770
№10.1.3 – Запись радиометки BT760 / BT770
№10.3.1 – Запись датчика двери DMS-100 BT
№10.3.2 – Запись датчика двери DMS-100 BT
№10.3.3 – Запись датчика двери DMS-100 BT
№10.3.4 – Запись датчика двери DMS-100 BT
№10.4.1 – Запись радиореле BTR-101
№10.4.2 – Запись радиореле BTR-101
№10.5 – Запись мобильного устройства
№10.6 – Запись доп. устройства RHM-03BT / PS-331BT / PS-332BT
№10.7 – Запись доп. устройства DI-04 BT / BT-01
№10.8 – Запись телеметрического модуля NAV-09 / NAV-X
№10.9 – Запись GPS/ГЛОНАСС-приёмника NAV-035 BT
№10.10 – Обновление ПО встроенного Bluetooth-модема
У1
Н11№10.11 – Запись антенного модуля RFM-470
№11 – Программирование «ПИН-кода иммобилайзера»
№13 – Аварийное вкл./выкл. кодового иммобилайзера
№15 – Аварийное вкл./выкл. устройств авторизации
(иммобилайзера, антиразбоя)
№17 – Бесключевой обход штатного иммобилайзера
№50 – Запись мобильного устройства
№100 – Выход из меню программирования
УдалитьУровень Обновить
Н – нажать Х раз У – удержать на Х сек.
– пауза более 1 сек.
•
– без паузы
Управление кнопкой «VALET» (см. описание уровня «Уровень №0 – Ввод уровня»)
Запись радиореле BTR-101
• Подключите провод «1 (Черный)» к корпусу транспорта
(масса);
• перейдите в необходимый уровень программирования
системы № 10.4.1 / 10.4.2;
• система готова к записи: «LED» - постоянное зелёное
свечение*;
• соедините вместе провода «3 (Черный)» и «4 (Черный)»,
подключите их к постоянному питанию (+12B);
• подтверждение записи: «LED» - красное свечение,
«Cирена/Бипер» - один звуковой сигнал, система -
переход в уровень №0;
• отсоедините провод «3 (Черный)» и заизолируйте,
подключите провод «4 (Черный)» к цепи зажигания (+12B
при включенном зажигании).
NC - Реле блокировки
NO - Реле блокировки
ПРОГРАММИРОВАНИЕ
 +12
 
3
2
6
M - Реле блокировки
Антенна 2.4GHz
1
5
4
nom 10A
max 20A
}
Соедините
при программировании
№10.4
№10.1.1 - 3
Запись радиометок BT760/BT770
• Перейдите в необходимый уровень
программирования системы
№ 10.1.1 / 10.1.2 / 10.1.3;
• система готова к записи: «LED» -
постоянное зелёное свечение*;
• на радиометке зажмите иудерживайте
кнопку управления до шестой
красной вспышки индикатора «SEND»;
• подтверждение записи: «LED» -
красное свечение, «Cирена/Бипер» -
один звуковой сигнал, система -
переход в уровень №0.
Индикатор «SEND»
Кнопка
управления
 

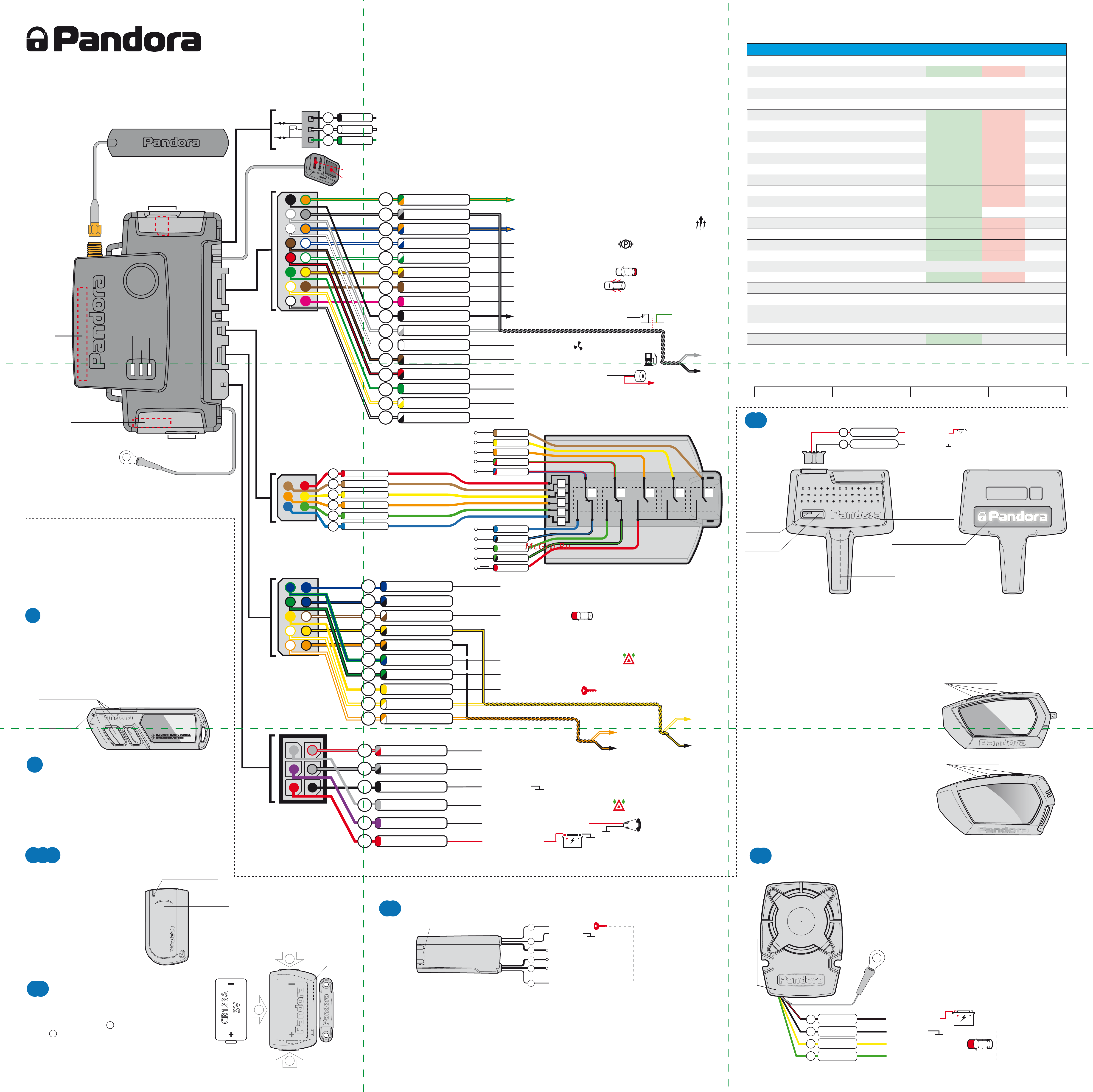

model: DXL 4790 / 4750
! Перед началом монтажа системы: ознакомьтесь с
актуальной информацией по подключению к автомобилю
размещённой на сайте loader.alarmtrade.ru; обновите основное
ПО и ПО Bluetooth-модема; при подключении к цифровой шине
(CAN, LIN) выберете модель автомобиля.
! При монтаже системы и периферийных устройств
необходимо учесть условия для благоприятной работы
встроенных антенн: не допускайте экранирования и прилегание
к металлическим поверхностям (минимум 2 см).
! Замена/установка СИМ-карты осуществляется на
полностью обесточенной системе.
! Все силовые цепи с использованием внешних реле
и других исполнительных устройств, не питающихся от базового
блока системы, должны иметь свои предохранители в цепи
питания.
 производить подключение системы к
электропроводке транспорта с номинальным напряжением,
отличным от 12В.
 исключать или менять номинал штатно
предусмотренных в охранной системе
предохранителей при подключении к
электропроводке автомобиля.
 производить подключение охранной
системы, имеющей повреждения выходных кабелей.
1 2 3
XP6
XP5
XP3
Выносная кнопка
Индикатор «LED»
Кнопка «VALET»
XР2
Белый
2
Чёрный
3
Зеленый
1
IMMO-KEY2 OUT
IMMO-KEY1 IN
IMMO-KEY1 OUT
!
XP3 - многофункциональный порт IMMO-KEY
используется только для обхода штатного иммобилайзера.
Подключается согласно карте монтажа. Актуальные карты
размещены на сайте loader.alarmtrade.ru и в программе
Pandora Alarm Studio.
ПИТАНИЕ (+12В)
CH14
–
Стартер
CH11
–
Обходчик
CH9
–
Блокировка NO
CH2
–
Зажигание
*
CH5
–
АСС
*
XP7
3
2
1
Релейный модуль RMD-5M
6
5
4
1
4
2
5
3
6
** Суммарный ток для реле R3+R4+R5
не должен превышать 40А
* Пункт 2.2.1 Автомобиль с кнопкой START/STOP
(«Зажигание» - «START/STOP», «АСС» -
«Педаль тормоза»)
40А
R4
R5
R3
R2
R1
R1 R2 R3 R4 R5
20A**20A**20A**20A20A
Корич.
Желт.
Оранж.
Зел./Красн.
Син./Красн.
Син.
Син./Черн.
Зел.
Зел./Черн.
Красн.
Релейный
модуль
Красный
Коричневый
Желтый
Оранжевый
Зеленый
Синий
(–)
(–)
(–)
(–)
(–)
(+)
+12B
200mA
200mA
200mA
200mA
200mA
200mA (-)
(+)
(-)
CAN2-L
CAN2-H
CAN1-L
CAN1-H
CH8 – Выход «Закрытие ЦЗ»
INP9 – Вход «Зажигание»
INP5 – Вход «Капот»
200mA (-)
200mA (-)
200mA (-)
200mA (-)
200mA (-)
6 – Выход «Открытие ЦЗ»
CH10 – Выход «Блокировка NO»
6
7
8
9
10
1
2
3
4
5
4
Зеленый/Черный
3
Желтый
2
Желтый/Белый
1
Оранж./Белый
5
Зеленый/Синий
6
Оранж./Черный
7
Желтый/Черный
8
Коричн./Белый
9
Синий/Черный
10
Синий
CH12 – Выход «Указатели поворотов»
micro-USB
nano-SIM
XP1
XP4
XP3
XP2
XP5
XP7
XP6
XP8
XP9
Датчик
температуры
(двигателя/
салона/окр. воздуха)
Кнопка
VALET
2A(+)
2A(+)
2A(+)
CH17
–
Выход «Указатели поворотов»
CH19
–
Выход «Видеорегистратор»
 
12В, max=4Ач
 
(Внимание! Не подключать к основному питанию системы)
XP8
CH18 - Выход «Сирена» (+12B)
1
Серый/Красный
2
Серый/Черный
3
Черный
4
Серый
5
Фиолетовый
6
Красный
3
2
1
6
5
4
 +12B
Антенна GSM/3G/4G LTE
(подключение антенны обязательно)
Антенна
2.4GHz (BT5.0)
Антенна
GPS/GLONASS
LED
CAN/LIN
GSM
 производить монтаж в местах, где температура
может превышать рабочий температурный диапазон датчика
температуры (свыше +125
о
С) и провода датчика (свыше +80
о
С).
9
10
11
12
13
14
15
16
13
15
200mA (-)
200mA (-)
200mA (-)
200mA (-)
(-)
16 – Выход «Выключение ACC»
(имитация открытия двери после глушения двигателя)
200mA (-)
INP7/CH3 – Выход «Зажигание»
CH1/INP4 – Вход «Двери»
CH7/INP6 – Вход «Багажник»
200mA (-)
INP3/CH4 – Выход «Бипер»
INP8 - Вход «Нейтраль»
(МКПП/АКПП/Робот)
INP2 - Вход «Педаль тормоза»
INP1– Вход «Контроль уровня топлива»
Вход «Тахометр»
LIN1 IN – Разрыв цифровой шины
(чтение/управление транспортом)
LIN2 – Цифровая шина «Предпусковой подогреватель»
(управление Webasto/Eberspacher)
LIN1 OUT – Цифровая шина
(чтение/управление транспортом)
200mA (-)
(+)
(+)
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Зеленый/Оранж.
Оранж./Синий
Белый/Синий
Белый/Зеленый
Коричн./Желтый
Коричневый
Розовый
Черный
Серый/Белый
Белый
Коричн./Черный
Красный/Черн.
Зеленый
Желтый/Белый
Черный/Белый
1
2
3
4
5
6
7
8
CAN3-L
(см. обратную сторону)
CAN3-H
Серый/Черный
LIN1 OUT
+12V
(U
амп
3..100В, min 8Гц)
Запись брелоков D-043 / D-023 в память антенного модуля RFM-470
• Войдите в режим программирования системы, система перейдёт
в уровень №0;
• на антенном модуле коротко нажмите кнопку «CALL/SOS»;
• система готова к записи: «LED» - постоянное зелёное свечение,
«Cирена/Бипер» - один звуковой сигнал;
• на брелоке зажмите и удерживайте три кнопки управления (Вкл.
охраны / Выкл. охраны / Откр. багажника) до первого звукового
сигнала и красной вспышки индикатора «SEND»;
• подтверждение записи: «Cирена/Бипер» - один звуковой сигнал;
• последовательно запишите остальные брелоки (макс. 4шт.) и
завершите запись, коротко нажав кнопку антенного модуля или
кнопку системы «VALET»;
• завершение записи: «Бипер» - один звуковой сигнал, «LED» -
зелёное свечение индикатора*, система - переход в уровень №1
для записи брелока D-043 по Bluetooth-интерфейсу;
• в течение 15 секунд система произведёт поиск и запись брелока
D-043 по Bluetooth-интерфейсу (макс. 1шт.);
• завершение записи по Bluetooth-интерфейсу: брелок – три
звуковых сигнала, «Бипер» - один звуковой сигнал, «LED» -
красное свечение индикатора*, система - переход в уровень №0.
Запись антенного модуля RFM-470
№10.11
• Подключите провод «2 (Черный)» к корпусу транспорта
(масса), подключите провод «3 (Красный)» к постоянному
питанию (+12B);
• перейдите в уровень программирования системы №10.11;
• система готова к записи: «LED» - постоянное зелёное
свечение*;
• на антенном модуле зажмите и удерживайте кнопку
«CALL/SOS» до шестого звукового извещения
«BEEPER-RFM» или до шестой зелёной вспышки
индикатора «LED-RFM»;
• подтверждение записи: «LED» - красное свечение,
«Cирена/Бипер» - один звуковой сигнал, система -
переход в уровень №0.
Красный
3
Черный
2
 (+12B)
 (–)
Антенна
2.4GHz (BLE4.2)
Звуковой индикатор
«BEEPER-RFM»
Световой индикатор
режима охраны
Пункт 1.8.3
(вспышки вкл. / выкл. /
первые 3 мин.)
Антенна
868MHz (LoRa)
Кнопка
«CALL/SOS»
Световой
индикатор
«LED-RFM»
 
Запись датчика двери DMS-100 BT
(не входит в комплект системы)
• Перейдите в необходимый уровень программирования
системы № 10.3.1 / 10.3.2 / 10.3.3 / 10.3.3;
• разберите корпус устройства 1 и установите элемент
питания 2 ;
• подтверждение записи: «LED» - красное свечение,
«Cирена/Бипер» - один звуковой сигнал, система -
переход в уровень №0.
1
1
2

2.4GHz
№10.3
1
2
3
4
Антенна 2.4GHz
 +12
 
IN RHM/PS – Вход «Капот»
CH BLE PS – Выход
ПРОГРАММИРОВАНИЕ
Соедините при
программировании
(+/-)
(-) 200mA
RHM/PS
Датчик температуры
(двигателя/салона/окр. воздуха)
Красн/Черн
Черный
Жёлтый
Зелёный
Запись пьезоэлектрической сирены PS-331BT
№10.6
• Cоедините вместе провода «4 (Зелёный)» и «2 (Черный)»,
подключите их к корпусу транспорта (масса);
• перейдите в уровень программирования системы
№10.6;
• система готова к записи: «LED» - постоянное зелёное
свечение*;
• подключите провод «1 (Красный/Черный)» к постоянно-
му питанию (+12B);
• подтверждение записи: «LED» - красное свечение,
«Cирена/Бипер» - один звуковой сигнал, система -
переход в уровень №0;
• отсоедините провод «4 (Зелёный)», заизолируйте
неиспользуемые провода.
Кнопки
управления
Индикатор
«SEND»
!
Комплектные периферийные устройства записаны в память
системы. Каждый из уровней позволяет записать только одно периферийное
устройство. Максимально допустимое количество записанных
Bluetooth-устройств не должно превышать 14 шт.
!
При монтаже периферийных устройств необходимо учесть
условия для благоприятной работы встроенных антенн: не дпускайте
экранирования и прилегание к металлическим поверхностям (минимум 2 см.)
*!
См. описание «Уровень №1 – Запись брелока D-030 / D-043 /
часов Watch2» и «Уровень №10 – Управление Bluetooth-устройствами».
Кнопки управления
Кнопки управления

Содержание

Похожие устройства

Скачать
