NV 1410 Модуль согласования

серия NV 14XX

Модуль согласования 2 NV 1410 v.1.0.

Руководство по эксплуатации

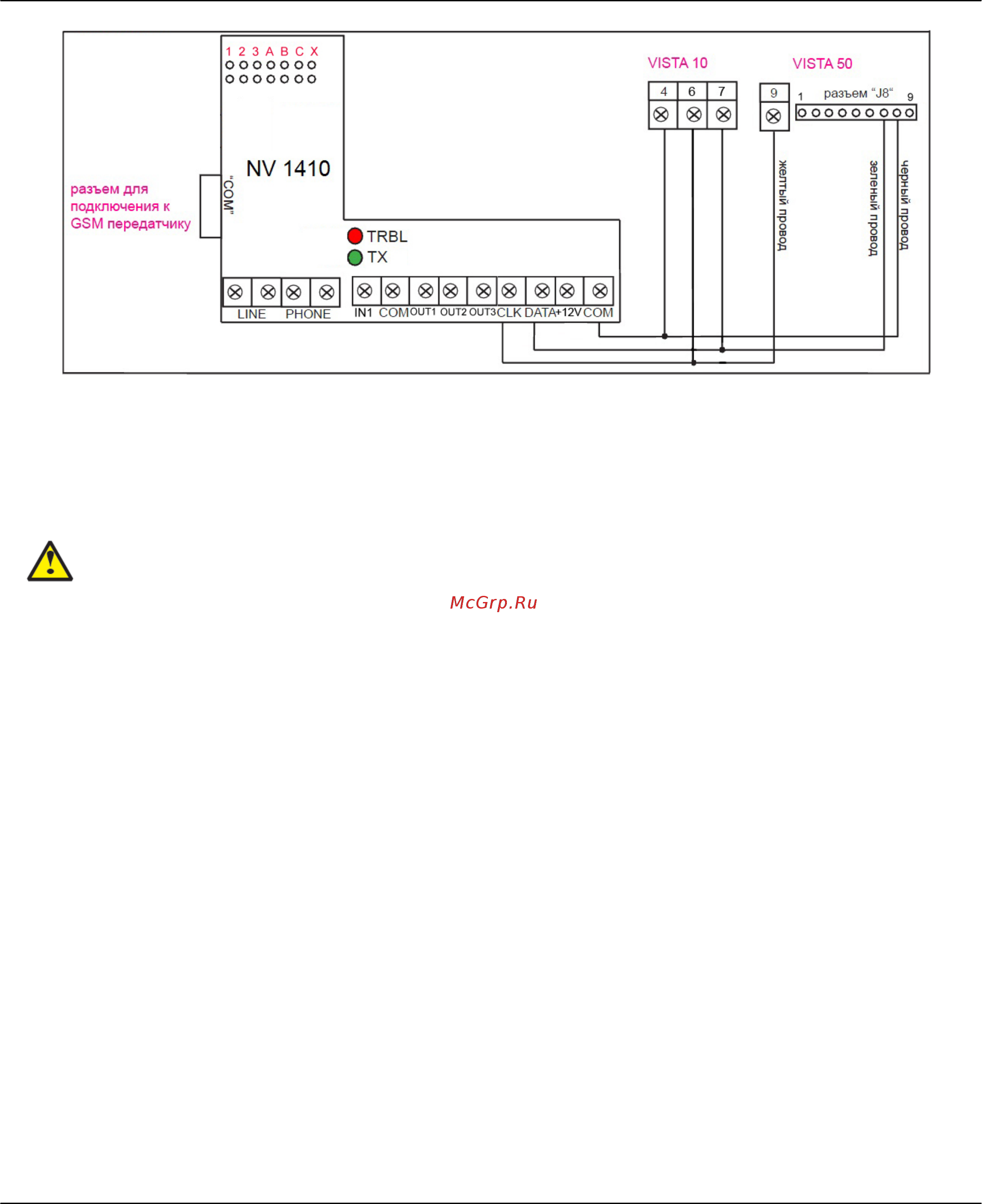

Рис.1 Модуль согласования NV 1410 и схема его подключения

3.3 Программирование GSM-передатчика.

Перед началом работы необходимо запрограммировать GSM передатчик NV 2050/290 с помощью программы

NV PRO (см. руководство по эксплуатации на GSM передатчик).

3.4 Программирование контрольной панели VISTA 50.

Для активации отправки отчетов на NV 1410 необходимо зайти в режим программирования панели и ввести

следующие значения: 1*72 = 1 ; 1*73 = 0; 1*70 (в этой ячейке выбрать требуемые события)

Запрещается применение команды #61 «печать журнала событий» с клавиатуры

4. Принцип работы

4.1 Активация отправки отчетов.

Модуль согласования NV1410 имеет дополнительный вход IN для деактивации отправки отчетов в GSM передатчик.

Этот вход может быть использован для того, чтобы не передавать отчеты одновременно и по телефонной линии и по

GSM каналу. Для активации отправки отчетов в GSM передатчик также служит перемычка “x”.

Если необходимо, чтобы NV 1410 всегда передавал информацию о событиях в передатчик, то соедините клемму IN с

клеммой COM отрезком провода или установите перемычку “x”. В этом режиме контроллер NV 1410 передает отчеты

в GSM передатчик с заданным уровнем избирательности (табл. 1).

4.2 Контроль телефонной линии.

Для включения контроля телефонной линии предназначена перемычка «С». Если необходимо, чтобы NV 1410

передавал события в GSM передатчик только в случае неисправности проводной телефонной линии, то удалите

перемычку “x”, установите перемычку «С» и подключите телефонную линию к клеммам “LINE“ на NV 1410, а

коммуникатор панели VISTA 10/50 подключите к клеммам PHONE. В этом случае при поступлении события «Fail to

comm» NV 1410 передаст все события из буфера и все последующие события в GSM передатчик. Данный режим

отправки будет действовать для Vista10 до тех пор пока панель не будет поставлена под охрану, а для Vista50 – пока

раздел 1 не будет поставлен под охрану или не поступит событие «comm restore».

При снятой перемычке «С» и установленной перемычке «Х» отчеты о событии будут переданы в GSM передатчик

только в случае отсутствия напряжения в телефонной линии, подключенной к клеммам “LINE”, более 30 секунд. При

неисправной телефонной линии отчеты из буфера NV 1410 сразу отправляются в GSM передатчик. При исправной

телефонной линии отчеты помещаются в буфер событий. Если NV 1410 зафиксирует событие “Отсутствие

телефонной линии на клеммах LINE”, то все отчеты из буфера отправляются в GSM передатчик. Если в течение 5

минут не зафиксировано событие “Отсутствие телефонной линии на клеммах LINE”, то отчеты удаляются из буфера

событий.

При длительном отсутствии (более 30 секунд) или очень низком напряжении в телефонной линии, подключенной к

клеммам “LINE“ активируется (замыкается на “COM”) выход “OUT1“, расположенный на NV 1410. Этот выход можно

использовать для подключения любого сигнализирующего устройства, реагирующего на замыкание контактов. Выход

«OUT1» не активируется при установленной перемычке «Х» и разомкнутом входе «IN».
