УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОВОДНОГО
ПУЛЬТА УПРАВЛЕНИЯ
Инструкция по работе с проводным пультом
управления
Автоматический режим «AUTO»
1. Включить питание кондиционера. Индикатор
«OPERATION» на панели управления внутреннего
блока начнет мигать.
2. С помощью кнопки выбора режима работы
«MODE» выбрать автоматический режим «AUTO».
3. Установить кнопками желаемое значение темпе-
ратуры. Диапазон возможного изменения установ-
ленной температуры от +17°С до +30°С.
4. Нажать кнопку включения/выключения «ON/OFF»
на пульте. Засветится индикатор «OPERATION» на
панели управления внутреннего блока, кондицио-
нер начнет работать. В данном режиме невозможно
изменение скорости вентилятора внутреннего блока
кондиционера, поскольку скорость вращения венти-
лятора регулируется автоматически. На дисплее LCD
пульта высветится значок «AUTO». При повторном
нажатии кнопки включения/выключения «ON/OFF»,
кондиционер прекратит работу и отключится.
Примечание: В автоматическом режиме работы
невозможно использование экономичного режима.
Режимы охлаждения/обогрева/вентиляции/
осушения («COOL», «HEAT», «FAN», «DRY»)
1. Установить кнопкой выбора режима работы
«MODE» необходимый режим: охлаждения, обогре-
ва, вентиляции и осушения («COOL», «HEAT», «FAN»,
«DRY»).
2. Установить кнопками желаемое значение темпе-
ратуры. Диапазон возможного изменения установ-
ленной температуры от +17°С до +30°С.
3. Установить кнопкой выбора скорости вентилятора
«FAN SPEED» необходимое значение: режим авто,
низкая, средняя, высокая («AUTO», «LOW», «MED»,
«HIGH») скорость вращения вентилятора.
4. Нажать кнопку включения/выключения «ON/OFF»
на пульте. Кондиционер начнет работать в выбранном
режиме, и будет светиться индикатор «OPERATION» на
панели управления внутреннего блока. Выключается
кондиционер повторным нажатием кнопки включения/
выключения «ON/OFF» на пульте.
Электрическая принципиальная схема под-
ключения проводного пульта управления
ПРИМЕЧАНИЕ:
При подключении проводного пульта управления
к внутреннему блоку необходимо подключить 5-ти
контактный разъем. Затем требуется закрепить ин-
фракрасный светодиод (используя клей), соблюдая
полярность, подсоединить контакты А и В, затем
подключить провод 5 В (С) напряжение и заземле-
Примечание: В режимах вентиляции «FAN» и осу-
шения «DRY» не работает установка температуры.
Режим осушения «DRY»
1. Установить кнопкой выбора режима работы
«MODE» режим осушения «DRY».
2. При нажатии кнопки включения/выключения «ON/
OFF» на пульте, кондиционер начнет работать в ре-
жиме осушения «DRY», и будет светиться индикатор
«OPERATION» на панели управления внутреннего
блока. Выключается кондиционер повторным нажа-
тием кнопки включения/выключения «ON/OFF».
Примечание: В режиме осушения «DRY» эконо-
мичный режим «ECONOMICAL» не работает, так же
не работает установка выбора скорости вращения
вентилятора.
Работа с таймером включения «TIMER ON»
1. Нажать кнопку «TIMER ON, на LCD дисплее выс-
ветится «SETTING», индикатор часов «HOUR» и Вкл.
«ON» начнут мигать.
2. Нажать кнопку «TIMER ON» снова для установки
желаемых значений таймера.
3. Для изменения установок использовать кнопки
таймера включения «TIMER ON». Каждое нажатие
кнопки увеличивает установку на 0,5 часа; после
установки 10 часов, каждое нажатие увеличивает
установку таймера на 1 час.
4. Через 0,5 секунды после задания параметров тай-
мера включения сигнал будет передан с пульта на
внутренний блок кондиционера.
Работа с таймером выключения «TIMER OFF»
1. Нажать кнопку «TIMER OFF», на LCD дисплее выс-
ветится «SETTING», индикатор часов «HOUR» и Вкл.
«ON» начнут мигать.
2. Нажать кнопку «TIMER OFF» снова для установки
желаемых значений таймера.
3. Для изменения установок использовать кнопки
таймера выключения «TIMER OFF». Каждое нажа-
тие кнопки увеличивает установку на 0,5 часа; после
установки 10 часов, каждое нажатие увеличивает
установку таймера на 1 час.
4. Через 0,5 секунды после задания параметров тай-
мера включения сигнал будет передан с пульта на
внутренний блок кондиционера.
Одновременная работа с таймерами включе-
ния (TIMER ON) и выключения «TIMER OFF»
1. Сделать установки таймера включения «TIMER ON»,
согласно пунктам 1 и 2.
2. Сделать установки таймера выключения «TIMER
OFF», согласно пунктам 1 и 2.
3. В случае одновременной установки заданий тай-
мера включения «TIMER ON» и таймера выключе-
ния «TIME OFF», не превышающих 10 часов, работа
таймера выключения «TIMER OFF» начинается спу-
стя 1 час после начала работы таймера включения
«TIMER ON».
4. Через 0,5 секунды после завершения установок
сигнал будет передан с пульта, таким образом, уста-
новка таймеров включения и отключения будет за-
вершена.
Изменение установок таймеров:
Нажмите соответствующие кнопки и переустановите
значение таймера включения «TIMER ON» и таймера
выключения «TIMER OFF». Установка значения 0:00
на любом из таймеров приводит к его выключению!
Примечание: Временные установки таймеров
включения «TIMER ON» и выключения «TIMER OFF»
основаны на работе часов в пульте управления. Для
работы с таймерами включения «TIMER ON» и вы-
ключения «TIMER OFF» необходимо выставить часы
на пульте.

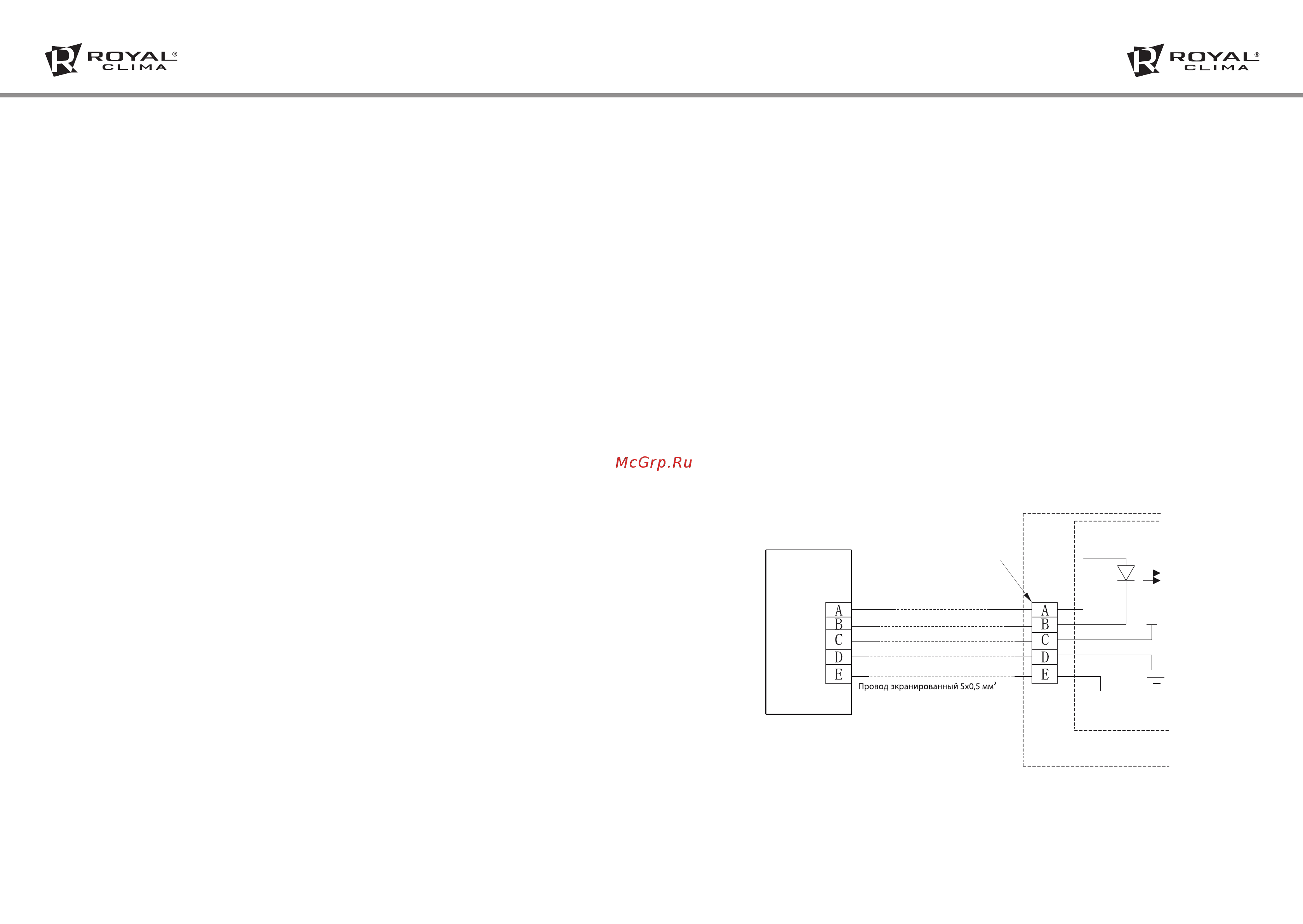

8. РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПРОВОДНОГО
ПУЛЬТА УПРАВЛЕНИЯ
Максимальная длина -15 метров
5-ти канальный разъем
БЛОК УПРАВЛЕНИЯ
Инфракрасный
светодиод
Внутренний блок
RUN
+5V
Панель управления
внутреннего блока
ние (D), как показано не схеме. Последним подклю-
чить разъем E (цепь управления).
В комплект входит кабель 6 м 5х0,05 мм2. Мак-
симальная длина от внутреннего блока до пульта
управления – 15 м.
рис. 11
