1 Радиоприемник NV PB 16

Руководство по эксплуатации

Радиоприемники серия NV PB XX

1. Назначение

Радиоприемник NV PB 16 предназначен для дистанционного:

• Управления автоматическими шлагбаумами, электромагнитными и электромеханическими

замками, электрическими воротами и жалюзи, осветительными приборами;

• Подачи сигналов тревоги (тревожной и охранной сигнализации).

2. Технические характеристики

Приемник принимает по радиоканалу сигналы

от брелоков:

• NV PT 1 (однокнопочный брелок)

• NV PT 22 (2х-кнопочный бреллок)

• NV PT 44 (4х-кнопочный бреллок)

2.1. Спецификация

3. Комплектация

• Радиоприемник NV PB 16 ...........................1шт.

• Комплект крепления ....................................1шт.

• Руководство по эксплуатации ..................1шт.

Радиоприемник

NV PB 16

Руководство по эксплуатации

Наименование параметра и единица измерения Значение

напряжение питания AC/DC, В 12...24

максимально потребляемый ток, А 0,035

максимальное напряжение на клеммах «RELAY OUT», В 120 АС / 30 DC

максмальный ток коммутации на клеммах «RELAY OUT», А 1

максимальное количество брелоков в памяти, шт. 128

рабочая частота, МГц 433,92

дальность действия на открытой местности, м 180

рабочая температура,

С -25…55

максимально допустимая влажность,% 90

габаритные размеры, ДхШхВ, мм 50х50х30

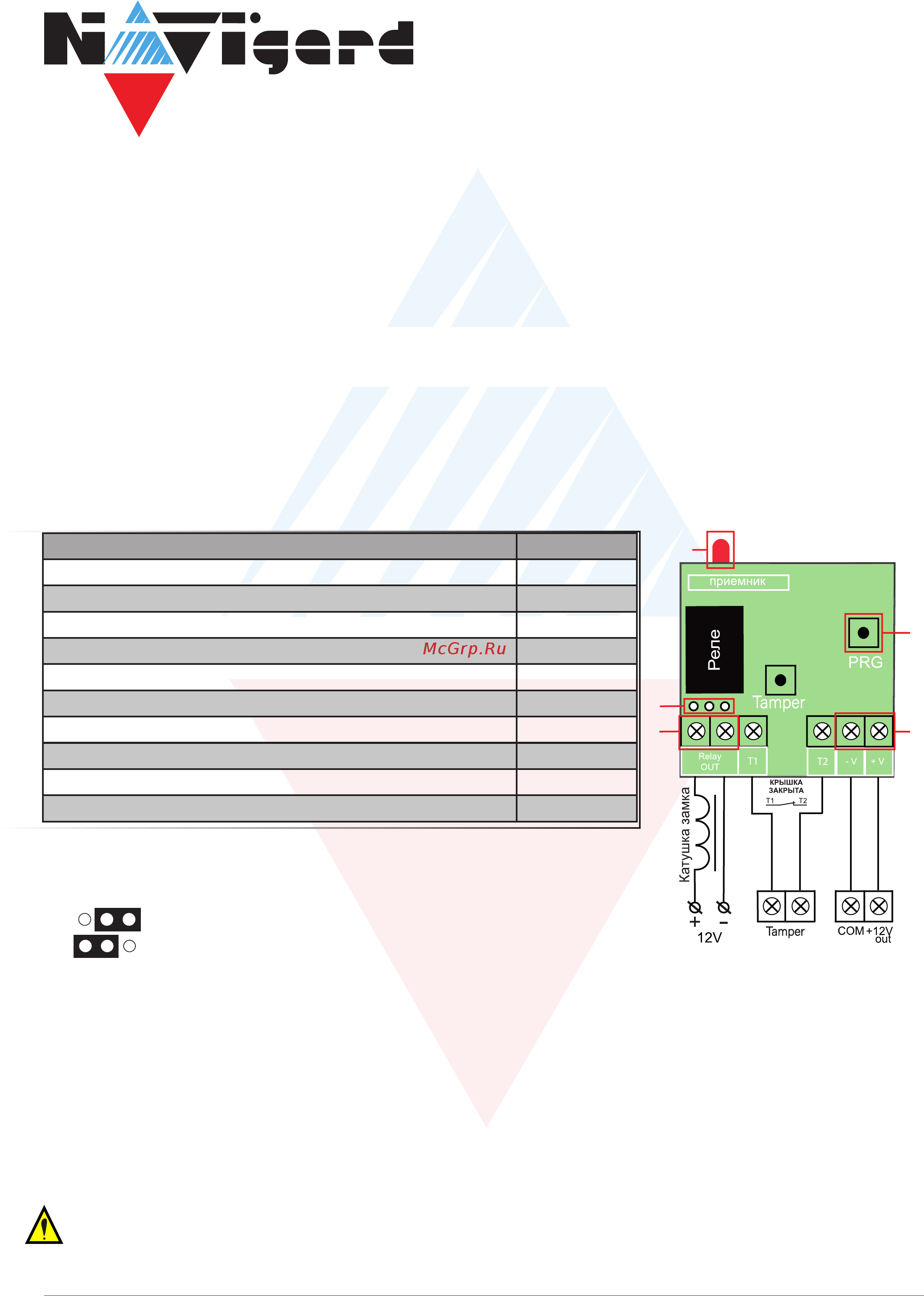

Рисунок 1. Назначение компонентов и

вариант подключения электромагнитного

замка

4. Назначение компонентов

1 - Светодиодный индикатор

2 - Выбор типа контактов реле осуществляется перемычкой.

- NC - нормально замкнутый

- NO - нормально разомкнутый

3 - клеммы выходов реле

4 - клеммы для подключения питания

5 - кнопка PRG для программирования брелока

5. Устройство и работа.

NV PB 16 поддерживает только управление встроенным реле. По умолчанию выход запрограмми-

рован на моностабильный режим работы с временем активации 1 с. Время и режим работы для

выхода RELAY OUT можно изменить при программировании (см. п. 8.1)

6. Подключение

Внимание! Приёмник необходимо устанавливать на диэлектрических и неэкранированных

поверхностях не ближе 2 м от источников электромагнитного излучения. При установке

нескольких радиоприёмников, расстояние между ними должно быть не менее 0.5 м!

В NV PB 16 работает от переменного и постоянного питания 12-24В подключенного к +V и -V.
