NAVIgard NV 8500 [10/11] Nv 8500

NV 8500

Клавиатура

Сенсорная клавиатура

Система охранно-пожарной

сигнализации «NAVIgard»

Серия NV 85XX

NV 8500 v1

Руководство по эксплуатации

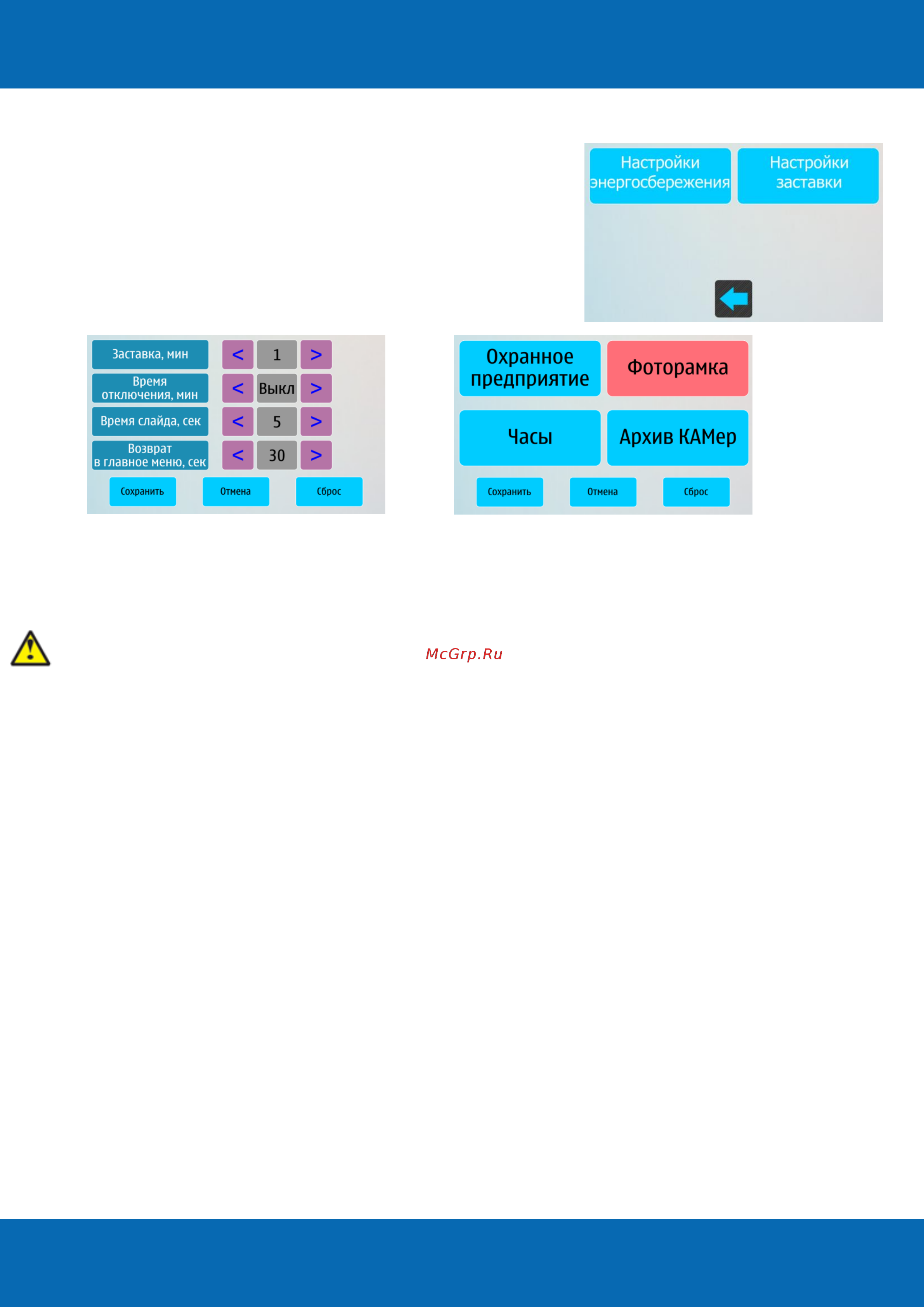

6.5. Настройки экрана

Настройки экрана содержат два пункта. Первый

«Параметры отключения», второй - «Настройки заставки».

В первом меню настраиваются временные параметры

заставки и отключения, а во втором - тип заставки.

6.5.1. Настройка заставки

В настройках заставки можно выбрать, что будет отображаться на дисплее, при переключении

в режим энергосбережения.

Для отображения логотипа охранного предприятия необходимо скопировать лого в корень

карты памяти. При отсутствии лого будет отображаться логотип NAVIgard.

6.6. Демо режим.

Для просмотра логики работы панели в клавиатуре NV 8500 предусмотрен «Демо режим». Для

перевода в режим демонстрации необходимо при снятом напряжении питания установить

перемычку C.

В демонстрационном режиме клавиатура позволяет, кроме просмотра настроек клавиатуры

поставить/снять с охраны, продемонстрировать тревогу. Как вход панели используется IN1

клавиатуры. Тип шлейфа - шлейфовый резистор 2,2кОм.

Для перевода клавиатуры в рабочий режим необходимо снять перемычку С.

6.7. Работа с картой памяти

На карте памяти хранятся фотографии зон, фотографии для фоторамки, описатели зон,

разделов, пользователей. Файлы для примера Вы можете найти на карте памяти, идущей в

комплекте.

Также с помощью карты памяти можно обновить прошивку клавиатуры. Для это необходимо в

корень карты скопировать файл прошивки и вставить карту в разъем microSD. Клавиатура

автоматически обновит версию прошивки.

7. Активация входов клавиатуры

Активация входов клавиатуры производиться при программировании NV 8704.
