9
Функции SQ•2

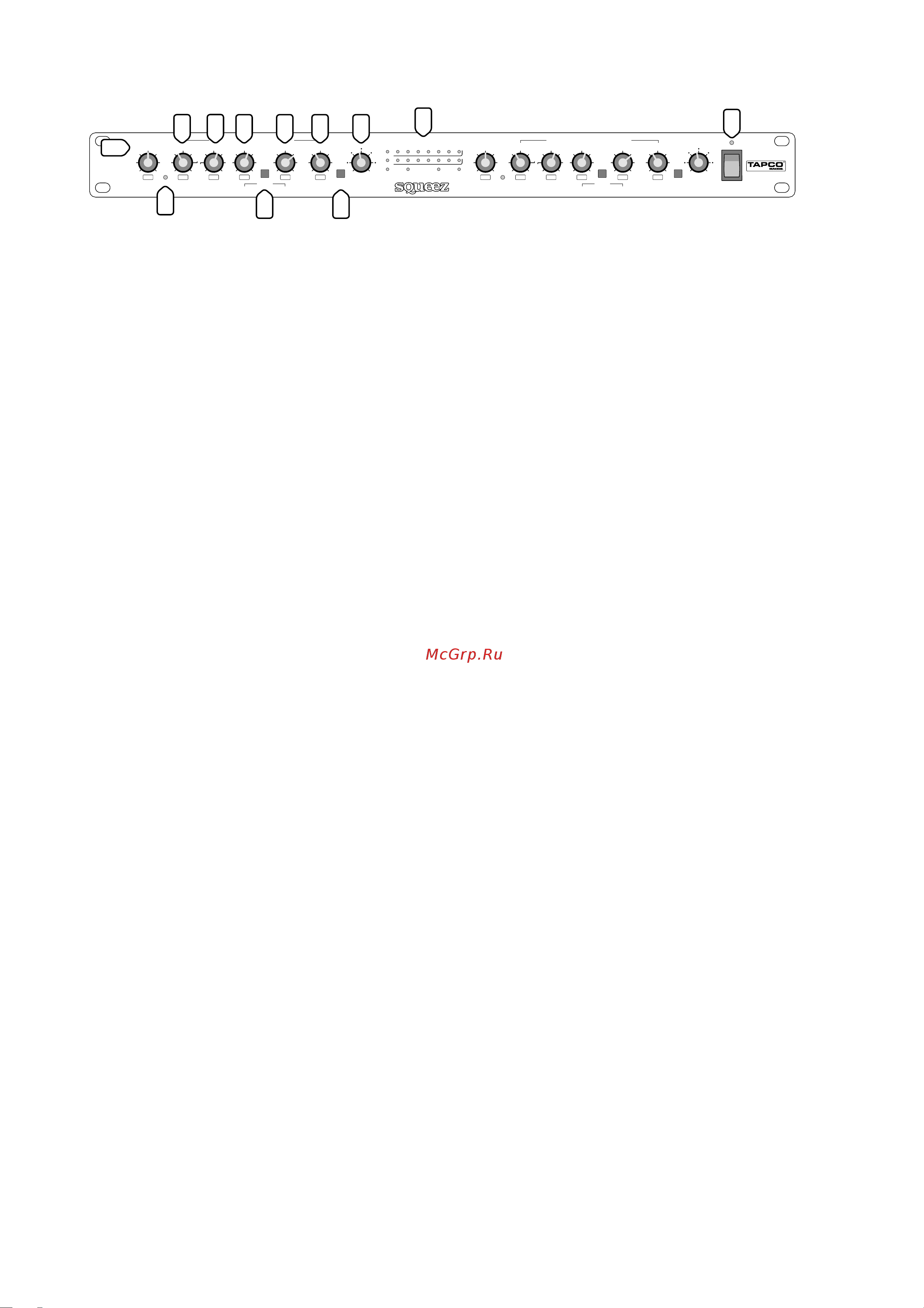

Функции передней панели
Регуляторы для Каналов 1 и 2 - одинаковые, так что эти
описания применимы к обоим каналам.
Гейт
1. Пороговый уровень
Используйте этот регулятор для установки точки, в которой
гейт начинает ослабление сигнала. Диапазон регулятора
составляет от OFF (нет гейта) до +10dBu.
При падении сигнала ниже уровня, обозначенного уста-
новкой ручки, гейт «закрывается» и активизируется адап-
тивное уменьшение усиления нисходящего экспандера.
2. Светодиодный индикатор CLOSE (закрыть)
Этот светодиодный индикатор загорается при падении
сигнала ниже порогового уровня и гейт «закрывается». Ин-
дикатор указывает на работу гейта.
Компрессор / лимитер
3. Пороговый уровень
Используйте этот регулятор для установки точки, в которой
компрессор начинает ослабление сигнала. Диапазон ре-
гулятора составляет от -40 до +20dBu.
По мере увеличения уровня входного сигнала, уровень
выходного сигнала увеличивается линейно до тех пор, пока
не будет достигнута точка порогового уровня. При превы-
шении сигналом уровня, обозначенного установкой ручки
THRESHOLD, компрессор начинает воздействие на сиг-
нал и линейного увеличения уровня выходного сигнала
более не происходит. Вместо этого сигнал увеличивается с
уменьшенной скоростью, определенной установкой коэф-
фициента.
4. RATIO (Коэффициент)
Регулятор RATIO (коэффициент) определяет изменение в
уровне выходного сигнала как функцию от изменения уров-
ня входного сигнала после пересечения порогового уров-
ня. Диапазон составляет от 1:1 (выключено) до LIM (пол-
ная компрессия), где компрессор работает как пиковый
ограничитель и увеличение сигнала прекращается сразу
после пересечения порогового уровня.
В качестве примера работы компрессора, рассмотрим
следующий пример: при установке RATIO на 2 (2:1), увели-
чение уровня входного сигнала на 10дБ приведет к увели-
чению уровня выходного сигнала на 5 дБ (при предполо-
жении, что входной сигнал выше порогового уровня)
5. ATTACK (Атака)
Этот регулятор определяет скорость реакции компрессо-
ра сразу после превышения порогового уровня. Диапазон
регулятора составляет от 0.1 мс (миллисекунд) до 200 мс.
Если вы хотите использовать компрессор в качестве ли-
митера, установите ручку ATTACK в самую нижнюю установ-
ку (0.1 мс). Таким образом лимитер быстро захватывает
быстрые переходные режимы до того, как они смогут огра-
ничить сигнал.
В противном случае, установите ручку ATTACK на любую
другую более высокую установку для того, чтобы избежать
«пульсирующего» эффекта, который вы можете иногда слы-
шать при частом включении или выключении компрессо-
ра.
6. RELEASE
Этот регулятор определяет, как быстро компрессор вык-
лючается, после опускания уровня сигнала ниже порого-
вого уровня. Диапазон регулятора составляет от 50 мс до 3
секунд.
И вновь установите ручку RELEASE в самую нижнюю уста-
новку(50мс) при использовании компрессора в качестве
лимитера. В противном случае, установка ручки RELEASE
на более высокое значение поможет смягчить выход ра-
боты компрессора, делая его менее слышимым.
7. AUTO IN/OUT (автоматическое включение/
выключение)
Нажмите на этот переключатель для обхода регуляторов
ATTACK и RELEASE и включения автоматического опреде-
ления оптимальных установок в зависимости от типа пред-
ставленного сигнала. При нажатии на кнопку AUTO, заго-
рается светодиодный индикатор AUTO, расположенный
под измерителями GAIN REDUCTION (уменьшение усиле-
ния).
8. OUTPUT (Выход)
Этот регулятор предусматривает «компенсацию усиления»
для компримированного (сжатого )сигнала. Диапазон ре-
гулятора составляет от -20дБ до +20дБ. Используйте этот
регулятор для компенсации потери усиления, вызываемо-
го воздействием компрессора.
Например, если вы увидите, что среднее уменьшение уси-
ления на измерителе составляет около 6дБ, поверните ре-
гулятор OUTPUT на установку +6дБ для его компенсации.
9. CHAIN IN/OUT
Это переключатель «обхода», который полностью отклю-
чает цепи гейта и компрессора. Вы можете использовать
этот переключатель для сравнения обработанного сигна-
ла с необработанным. При нажатии на кнопку CHAIN IN/
OUT, загорается светодиодный индикатор IN, расположен-
ный ниже измерителей GAIN REDUCTION.
BY
BY
SQ•2
POWER
ON
THRESHOLD
CLOSE
RATIOTHRESHOLD ATTACK RELEASE
AUTO
IN/OUT
OUTPUT LEVEL
CHAN 1
IN/OUT
CHANNEL 1 CHANNEL 2
THRESHOLD
CLOSE
RATIOTHRESHOLD ATTACK RELEASE
AUTO
IN/OUT
OUTPUT LEVEL
CHAN 2
IN/OUT
GATE COMPRESSOR / LIMITER COMPRESSOR / LIMITER
OFF
+
10
0
dBu
-
70
-
50
-
30
-
15
-
40
+
20
+
10
-
30
-
20
-
10
0
1 LIM
81
1.5
2
2.5
5
0.1 200
15 0
10
50
10 0
50ms 3
20.1
0.3
0.5
1
dBu n:1
ms sec
-
20
+
20
+
14
-
14
-
6
0
+
6
dB
GAIN REDUCTION(dB)
30
CH 1
CH 2
AUTO
CH 1 CH 2
IN AUTO IN
20 15 10 6 4 2 1
-
70
GATE
OFF
+
10
0
dBu
-
50
-
30
-
15
-
40
+
20
+
10
-
30
-
20
-
10
0
1 LIM
81
1.5
2
2.5
5
0.1 200
15 0
10
50
10 0
dBu n:1
ms
50ms 3
20.1
0.3
0.5
1
-
20
+
20
+
14
-
14
-
6
0
+
6
sec
dB
AIR
OFF FULL
AIR
OFF FULL
6
7
8
9
10
1
4
5
3
2
11
12
