General Climate GC/GU-CF48HR-07 [5/20] Примечание

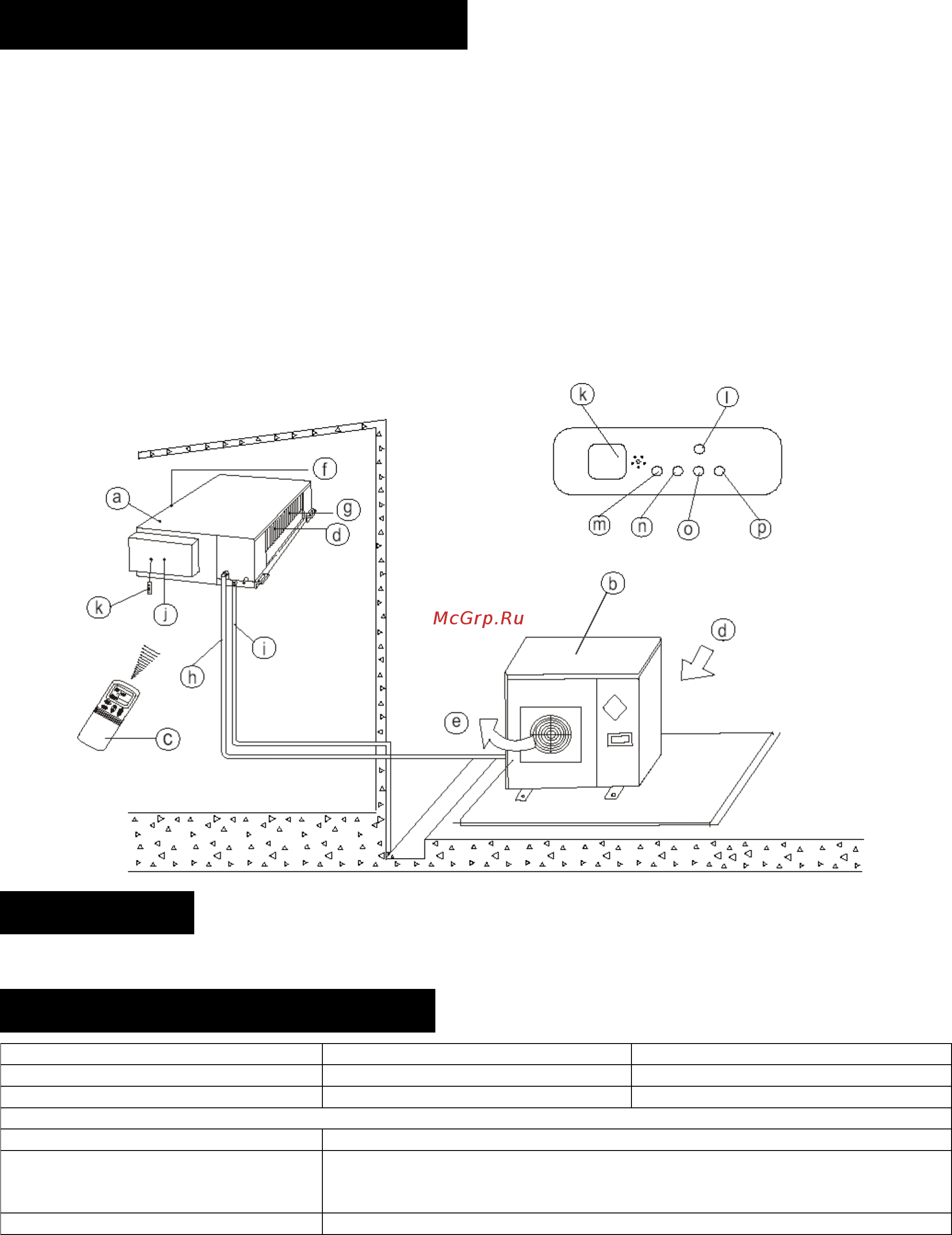

a) внутренний блок b) наружный блок

c) пульт ДУ d) впуск воздуха

e) выпуск воздуха f) отверстие выпуска воздуха

g) воздушные жалюзи (на выпускном отверстии) h) соединительный трубопровод

i) сливной шланг j) отверстие впуска воздуха (с воздушным фильтром

внутри его)

k) сливной насос (слив конденсата из внутреннего

блока)

l) приемник инфракрасного (ИК) сигнала с пульта ДУ

m) кнопка временного управления n) индикаторная лампочка работы

o) индикатор таймера

p) индикатор PRE-DEF (Предварительное размораживание) (модели с функциями охлаждения и обогрева)

или только индикатор вентилятора (модели только с функцией охлаждения)

q) индикатор неисправности

Сплит-системы Parvis с высоким статическим давлением

На рисунке показана модель с производительностью охлаждения 24 000 БТЕ/час. Внешний вид и функции

вашего кондиционера могут немного отличаться от показанных на рисунке.

a) внутренний блок b) наружный блок c) пульт ДУ

d) отверстие впуска воздуха e) отверстие выпуска воздуха f) отверстие выпуска воздуха

g) теплообменник h) соединительный трубопровод i) сливной шланг

j) Блок электроники

k) приемник ИК сигнала с пульта ДУ i) кнопка временного управления

m) индикаторная лампочка работы o) Индикатор PRE-DEF (Предварительное размораживание) (модели с

функциями охлаждения и обогрева) или только индикатор вентилятора

(модели только с функцией охлаждения)

n) индикатор таймера p) индикатор неисправности

НАИМЕНОВАНИЯ И НАЗНАЧЕНИЯ ДЕТАЛЕЙ

Панель управления и индикации

ПРИМЕЧАНИЕ!

НАИМЕНОВАНИЯ И НАЗНАЧЕНИЯ ДЕТАЛЕЙ
