РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

5.3.7.3 Установка, монтаж и меры безопасности

• При размещении и монтаже приточной установки должны соблюдаться все тре-

бования безопасности, распространяемые на кондиционер.

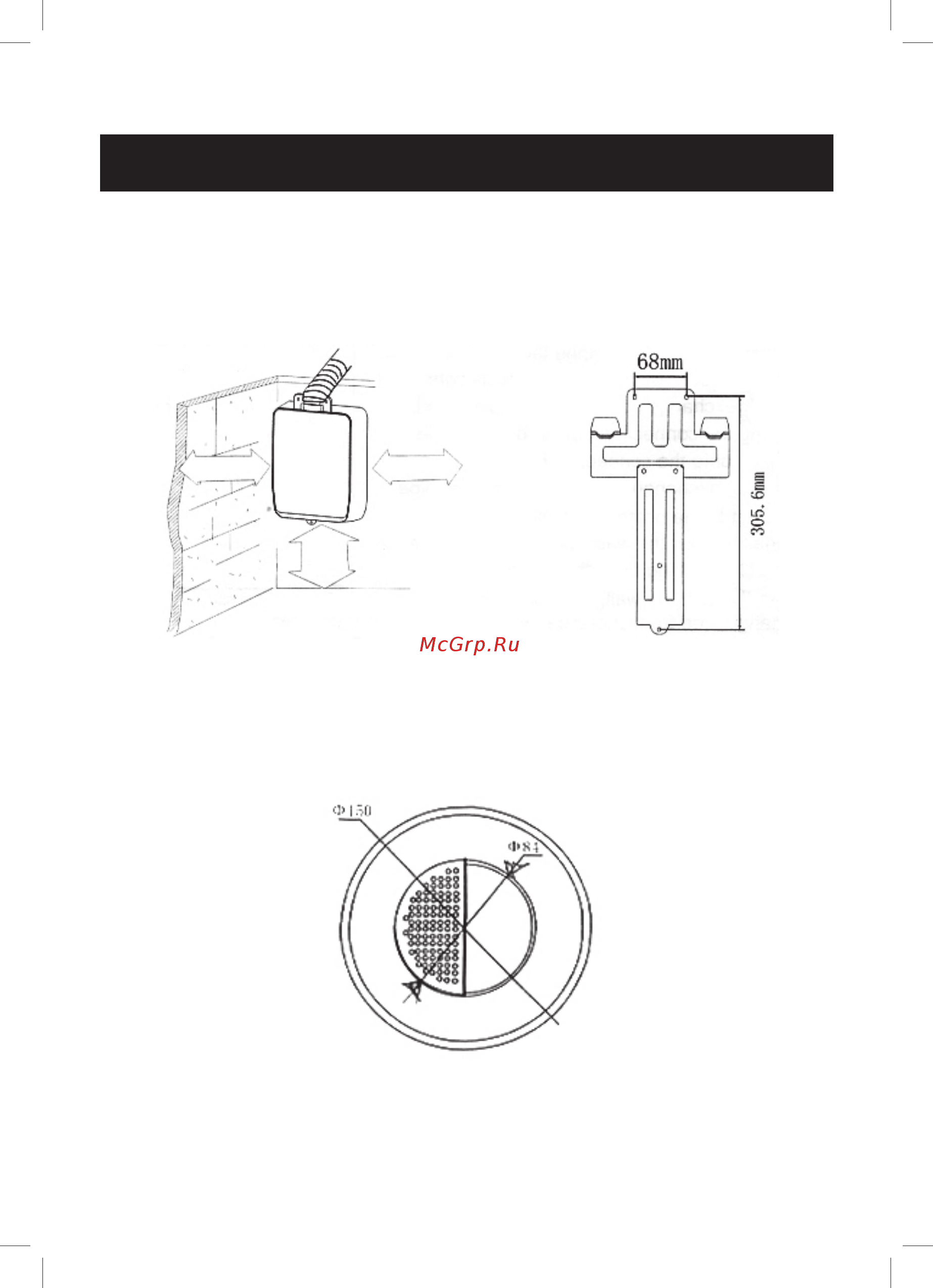

• Расстояние от корпуса до стен и пола должно быть в соответствии с рис. 5.3.2 (а)

• Монтаж приточной установки к стене производиться при помощи панели

рис.5.3.2.б)

а) б)

Рис. 5.3.2 (а, б)

• При монтаже кондиционера в стене помещения сверлится отверстие диаметром

90 мм.

• В отверстие устанавливается гильза поз. 1. проем между стеной и гильзой герме-

тизируется при помощи монтажной пены.

Рис. 5.3.3

• В гильзу устанавливается корпус решетки (поз. 2)

При этом сегмент решетки всасывания воздуха занимает половину монтажного от-

верстия. Остальная половина используется для проведения межблочной трассы

кондиционера.

• В корпус решетки устанавливается адаптер поз. 3 (рис. 5.3.1), в который подклю-

чается воздухозаборная труба поз. 4.
