Монтаж внутреннего блока

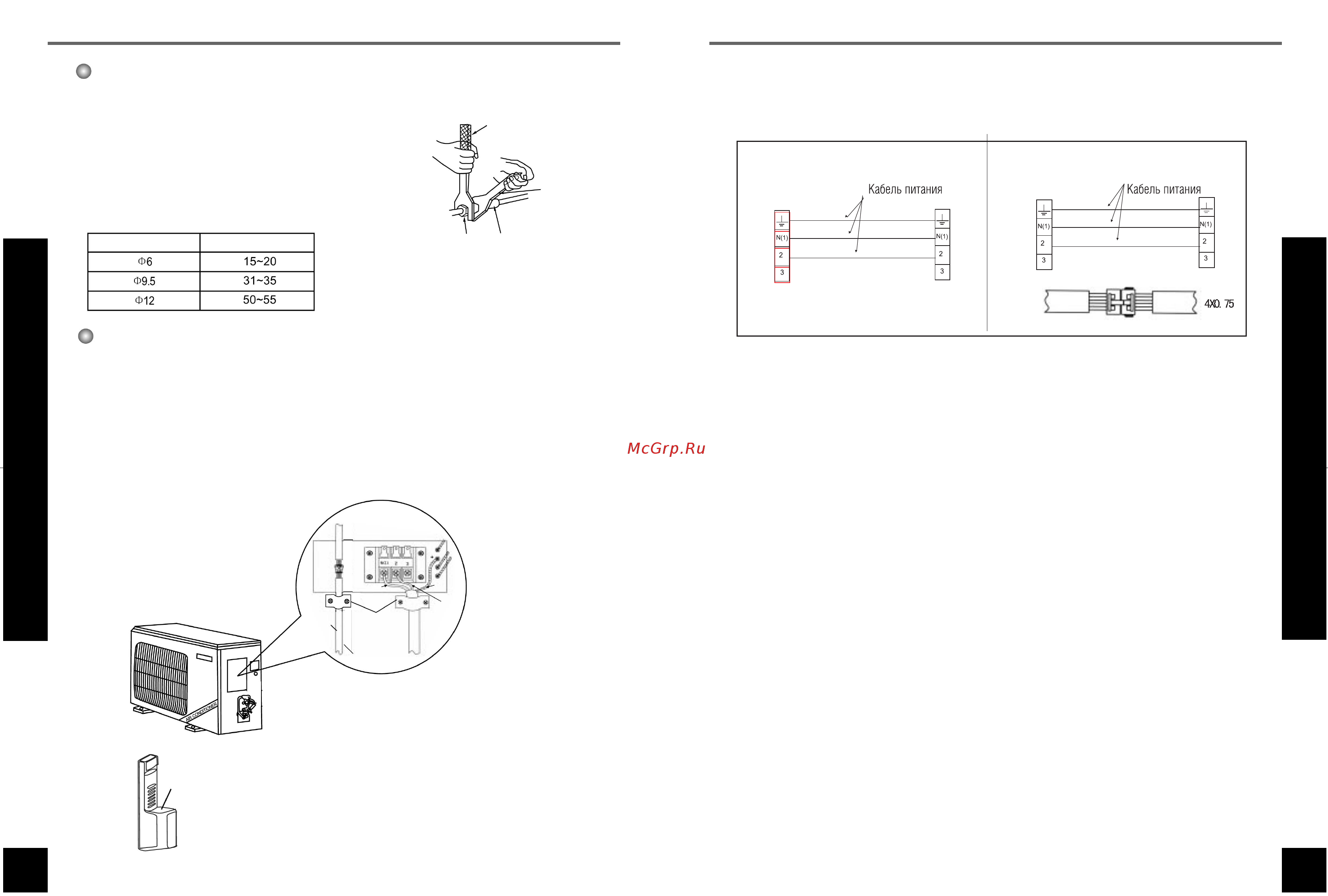

Подключение кабеля

1. Совместите центр трубопровода с соответствующим

клапаном.

2. Завинтите гайку раструба вручную, затем затяните ее с

помощью гаечного ключа и ключа с регулируемым крутя

щим моментом, как показано на рисунке справа, приложив

момент согласно нижней таблице.

1. Демонтируйте большую рукоятку.

2. Снимите проводной зажим и подключите кабеля питания с помощью винтов к контакт

ной колодке. Убедитесь в том, что схема коммутации соответствует схеме подключения

внутреннего блока.

3. Закрепите кабель проводным зажимом и произведите все соответствующие электричес

кие соединения. После установки проводного зажима убедитесь в наличии определенного

расстояния между проводами.

4. Убедитесь в надежном зажиме провода.

5. Установите на место большую рукоятку.

1) KFR356JW/A30

На рис. A показано подключение

проводов наружного блока

Примечание: Чрезмерный крутящий момент ведет к по

вреждению поверхности гайки.

Ключ с регулируемым

крутящим моментом

Гаечный ключ

СоединениеГайка накидная

Большая ручка

2) CRDCRE 1200H

Примечания:

1. Ошибки в электропроводке могут привести к нарушениям в работе некоторых электри

ческих компонентов.

2. После установки кабеля убедитесь в наличии достаточного пространства между местом

соединения и местом крепления.

Тип только охлаждение

Внутренний блок

Тепловой насос

Сигнальный кабель4 х 0,75

Проведение испытаний и проврки
