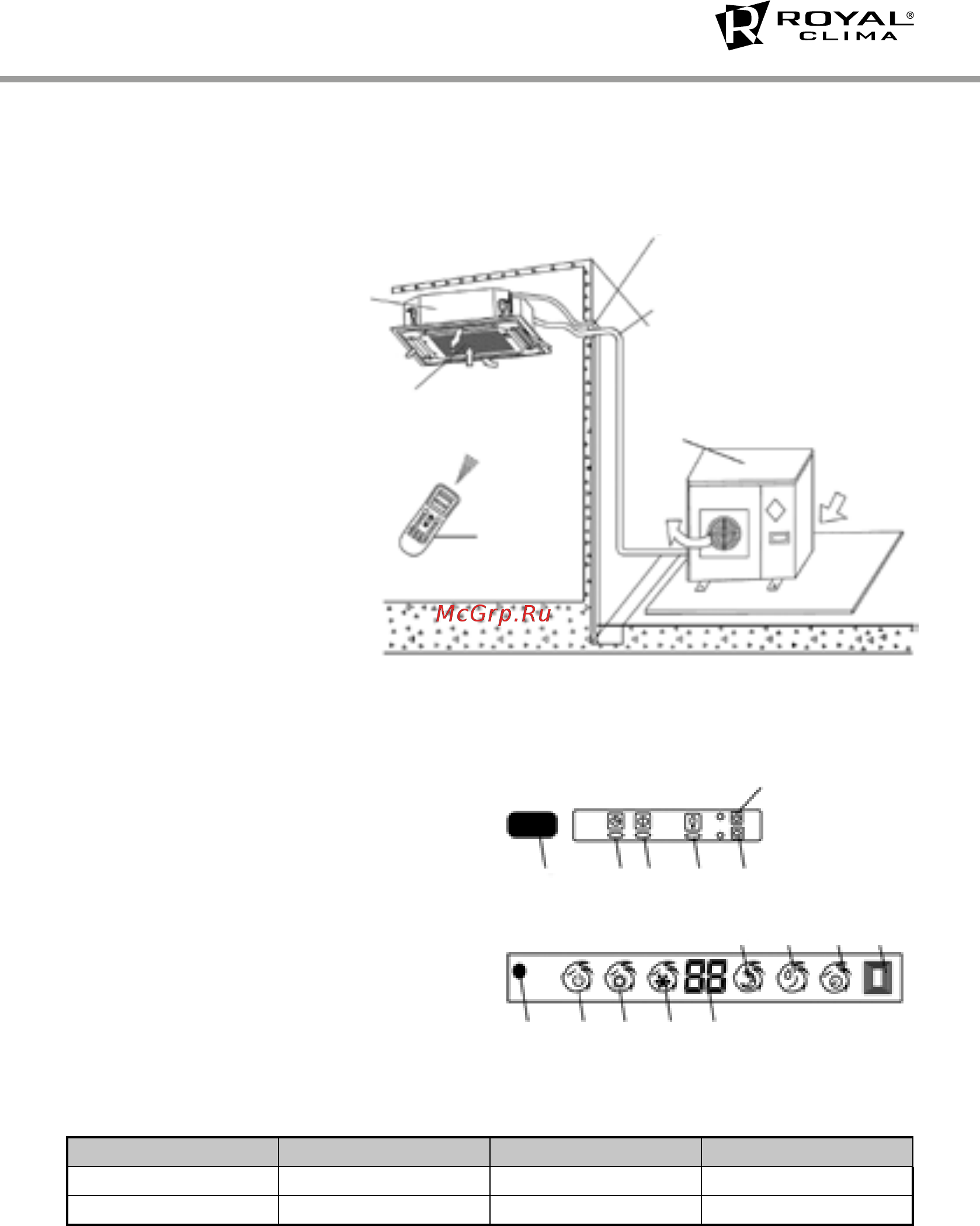

УСТРОЙСТВО КОНДИЦИОНЕРА
4. УСТРОЙСТВО КОНДИЦИОНЕРА
Кондиционер состоит из внутреннего и на-
ружного блоков, соединенных трубопровода-
ми. Управление кондиционером осуществля-
ется спроводного или инфракрасного пульта
управления или с панели управления.
1. Внутренний блок
2. Наружный блок
3. Пульт ДУ
4. Вход воздуха
5. Направляющая заслонка
6. Соединительные трубопроводы
7. Шланг для отвода конденсата
8. Воздухозаборная решетка
с фильтром
9. Кнопка ВКЛ/ВЫКЛ
10. Индикатор режима работы
11. Индикатор режима обогрева
12. Индикатор режима
охлаждения
13. Индикатор температуры
14. Индикатор режима SLEEP
15. Индикатор режима осушения
16. Индикатор таймера
17. Приемник ИК сигналов пульта ДУ
18. Индикатор работы компрессора
19. Индикатор электропитания
20. Кнопка включения ручного режима
21. Кнопка ВКЛ/ВЫКЛ автоматического
режима
22. Выход воздуха
* панель индикации может визуально отличаться
от приведенных изображений. При этом функции
останутся теми же.
Панель управления и индикации вну-
треннего блока*
Вариант 1
Вариант 2
5
1
8
4 5
3
7
6
2
4
22
17
9 10 11 12 13
14 15 16 17
16 18 19 20
21
5. УСЛОВИЯ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
Режим работы Охлаждение Обогрев Осушение
Воздух в помещении Не ниже +16 OС Не выше +31 OС От +16 OС до +32 OС
Наружный воздух От –15 OС до +43 OС От -15 OС до +24 OС От +11 OС до +43 OС
