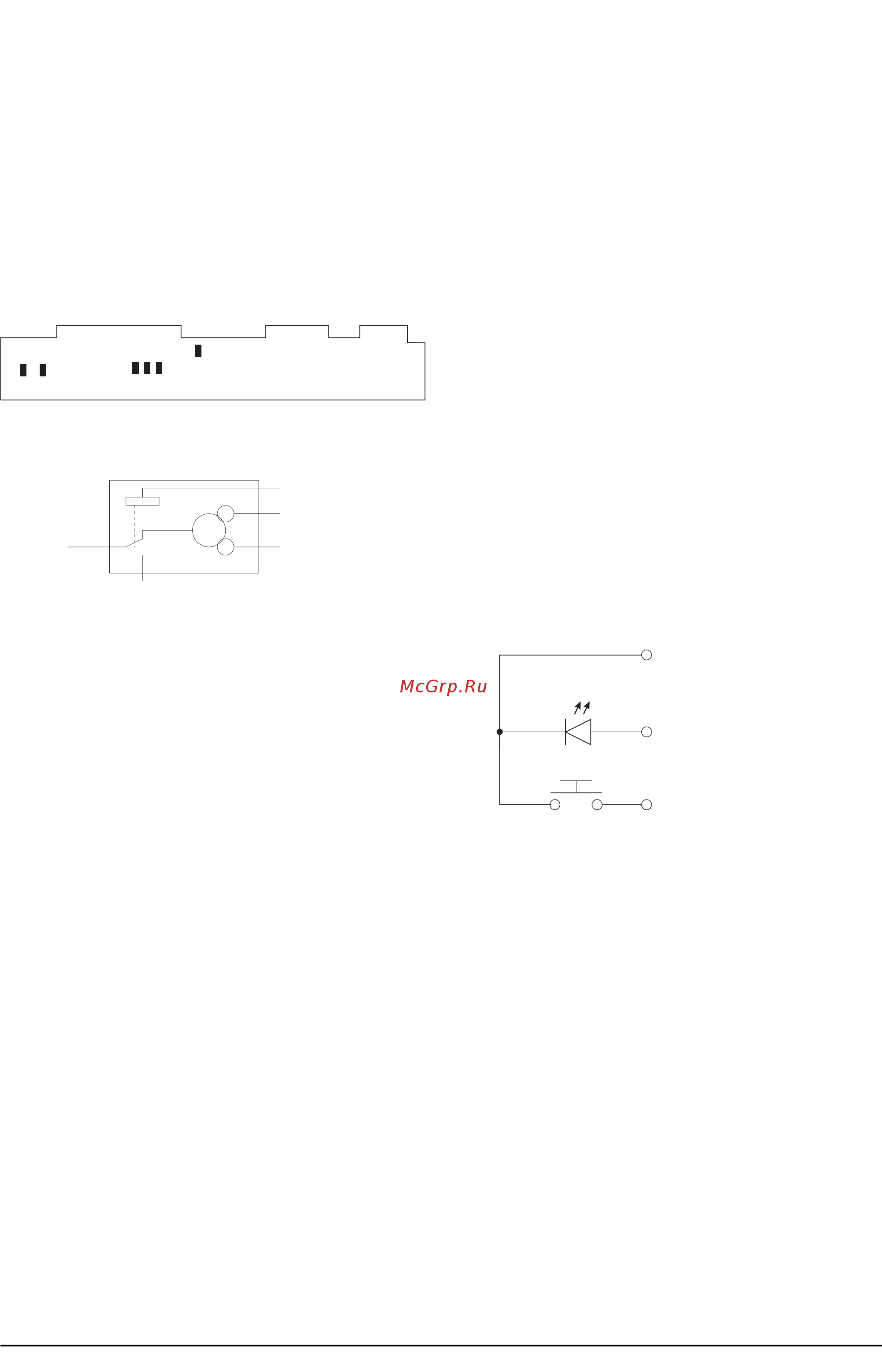

Дополнения Стерео входной канал Определение микрофона в качестве Control Room или Studio REMOTES 2 5 контактный разъем D типа Стартовое реле для М С 1 Перемычка 5 положение А Mie А в C Room В Mie В в C Room Реле замыкает контакты 2 и 14 Стартовое реле для М С 2 Перемычка 6 положение А Mie А в Studio В Mie В в Studio Реле замыкает контакты 4 и 16 Перемычка положение А Studio отключено В Mie А и В в Studio Перемычка для триггерного старта При установленной перемычке С59 стартовые реле переходят в триггерный режим срабатывания вместо моментального Фантомное питание микрофонов При установленной перемычке 1 на контактах 2 и 3 разъема XLR Mie А присутствует напряжение 48 В а при установленной перемычке 2 фантомное питание подается на вход Mie В При включенном фантомном питании коммутация микрофонов не рекомендуется Потребляемый микрофоном ток ограничен по следовательными резисторами на уровне 14 мА Расположение перемычек на печатной плате 1 I 1 I _I I I Перемычка 3 Перемычка 1 Реле останова локатора для М С 1 Реле замыкает контакты 3 и 15 Реле останова локатора для М С 2 Реле замыкает контакты 5 и 17 Дистанционное управление и индикация Возможно дистанционное управление переключателями ON OFF и CUE с индикацией ON I I IH Логическая земля контакт 13 Перемычка 2 Перемычки 5 6 7 ВыходОМ контакт 10 Вход ON контакт 22 Входной канал Telco OFF Для каждого канала Telco требуется отдельный телефонный гибрид Логическая земля контакт 13 От переключателя Divert Выход OFF контакт 11 На вход Telco Вход OFF контакт 23 CUE От телефонной линии От Clean Feed REMOTES 2 5 контактный разъем D типа Переключатель Divert Для однополюсного переключателя Divert предусмотрена сле дующая распайка Логическая земля контакт 13 Выход CUE контакт 12 Вход CUE контакт 24 Для каждого дистанционного переключателя возможно приме нение следующей схемы О SK1 контакт 13 Общий контакт 4 Нормально разомкнутый контакт 16 tt И Перед работой с данным переключателем необходимо ознако миться с руководством пользователя телефонного гибрида о SK1 контакт 10 11 12 Распайка разъема Remotes Контакт 1 Шасси Контакт 2 не используется Контакт 3 не используется Контакт 4 переключатель Divert общий Контакт 5 Логическая земля Контакт 6 не используется О О О SK1 контакт 22 23 24 Дистанционный переключатель Входы управления от устройств записивоспроизведен ия Контакт 7 не используется Каждый стерео модуль имеет 4 оптоэлектронных входов инди кации TALLY по два для каждого устройства записи воспро изведения Контакт 8 Логическая земля Устройство А Контакт 9 не используется Анод SEC FAST REC Контакт 10 не используется Катод SEC FAST REC контакт 18 Контакт 11 не используется Анод STOP TALLY контакт 7 Катод STOP TALLY контакт 19 Контакт 12 не используется Контакт 13 Логическая земля Контакт 14 не используется Контакт 15 не используется Контакт 16 переключатель Divert Контакт 17 Логическая земля Контакт 18 не используется Контакт 19 не используется Контакт 20 Логическая земля Контакт 21 не используется Контакт 22 не используется Контакт 23 не используется Контакт 24 не используется Контакт 25 Выход 16 В через резистор 10 Ом 6 контакт 6 Устройство В Анод SEC FAST REC Катод SEC FAST REC контакт 8 контакт 20 Анод STOP TALLY контакт 9 Катод STOP TALLY контакт 21 Аноды всех оптоизоляторов подключены через последователь ный резистор 1 5 кОм Использование входов TALLY При включении фотодиода входа SEC FAST RЕС TALLY канал отключается При этом светодиод кнопки OFF мигает индици руя процесс перемотки или записи При включении фотодиода входа STOP TALLY соответствующим выходом устройства записи воспроизведения светодиод STOP прекращает мигать Канал может быть включен кнопкой ON Soundcraft Series 10S Руководство пользователя
