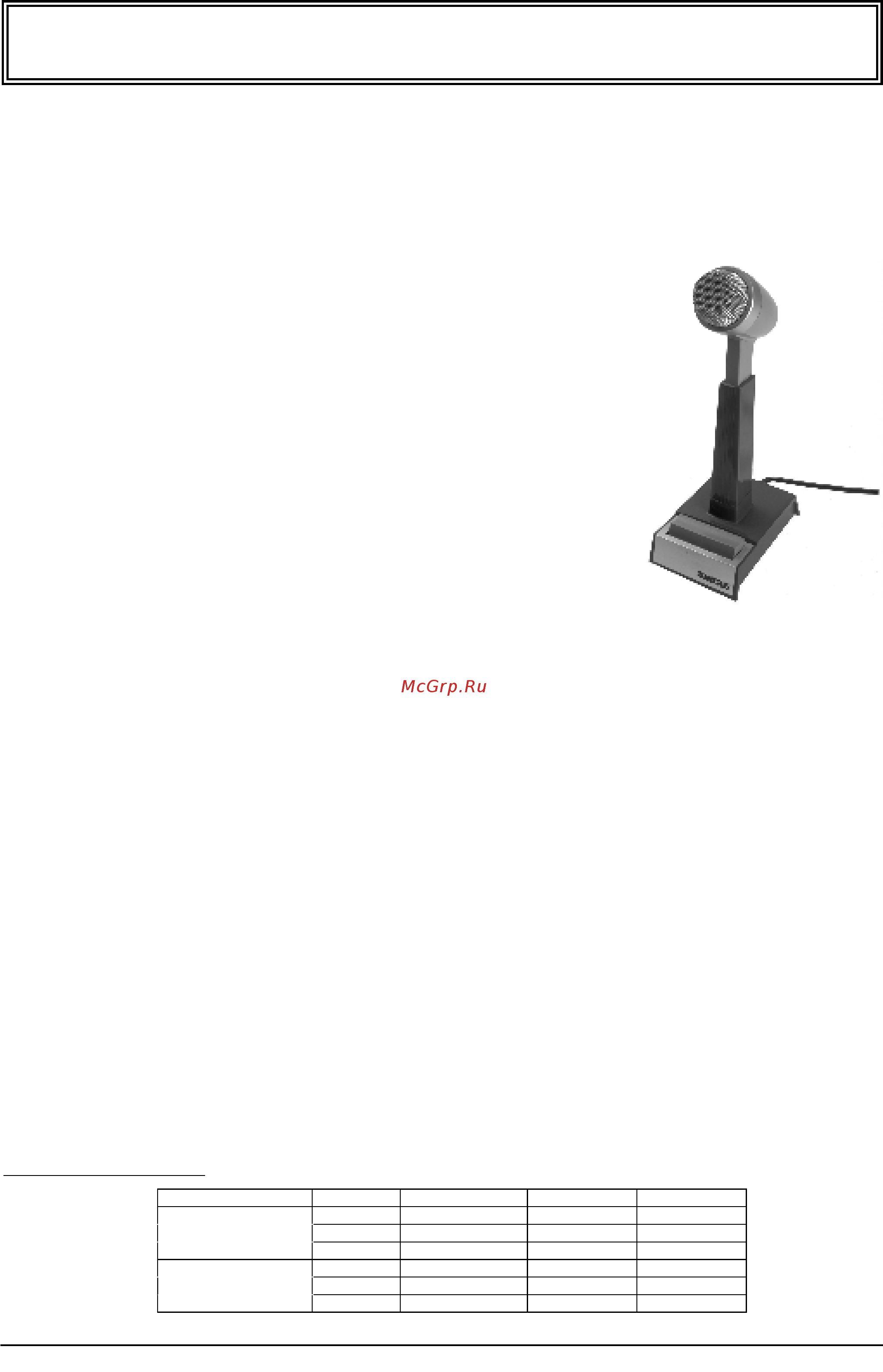

Shure 522 Руководство пользователя Динамический микрофон Официальный и эксклюзивный дистрибьютор компании Shure на территории России стран Балтии и СНГ компания А Т Trade Данное руководство предоставляется бесплатно Если вы приобрели данный прибор не у официального дистрибьютора фирмы Shure или авторизованного дилера компании А Т Trade компания А Т Trade не несет ответственности за предоставление бесплатного перевода на русский язык руководства пользователя а также за осуществление гарантийного и сервисного обслуживания А Т Trade Inc Общие сведения Динамический микрофон 522 специально разработан для использования в радиопередающих ЛВжЁИ оповестительных сетях и диспетчерских системах Кардиоидная узконаправленная диаграмма микрофона позволяет эффективно снижать влияние нежелательных источников звука работающих рядом диспетчеров вентиляционных систем офисного оборудования и так далее Применение данного микрофона позволяет существенно снизить возможность самовозбуж дения звукоусиливающих систем С помощью опционального комплекта Shure RK199S микрофон может быть модифицирован для работы в переключаемом режиме мониторинг трансляция Особенности В Возможность выбора низкоомного 19 300 Ом или высокоомного выхода Переключатель выходного сопротивления Большой удобный переключатель работающий в фиксируемом или нефиксируемом режимах для включения микрофонной схемы внешних реле или управляющих схем Надежная конструкция переключателя для обеспечения безотказной работы в течении длительного срока Корпус из высокопрочного материала ARMO DUR у Регулируемая высота микрофона Безупречная работа в любых условиях Возможность модификации для работы в режиме мониторинг трансляция Работа переключателя Переключатель кнопочного типа может работать как в фиксируемом так и не в фиксируемом режимах Работа переключателя в нефиксируемом режиме осуществляется обычным нажатием кнопки во время трансляции Для фиксации переключателя во вклю ченном положении нажатую кнопку необходимо продвинуть вперед По окончании трансляции следует вернуть кнопку в прежнее положение и отпустить Выбор выходного сопротивления Переключение выходного сопротивления микрофона осуществляется переключателем расположенным на нижней стороне осно вания подставки Изначально переключатель установлен в положение HI высокое сопротивление При использовании микрофонного кабеля большой длины для снижения уровня наводок рекомендуется устанавливать данный пе реключатель в положение LO низкое сопротивление При подключении микрофона возможно использование кабеля неограни ченной длины без значительных потерь качества или уровня сигнала При подключении низкоомных микрофонных линий к высокоомным входам усилителей необходимо использовать согласующие трансформаторы серий Shure А95 доступные в различных конфигурациях входных и выходных разъемов Подключение к звукоусиливающему оборудованию Работа в несимметричных высокоомных линиях Установите переключатель выходного сопротивления в положение HI Подключите зеленый провод и экран микрофонного кабеля к контакту земля а белый провод к горячему контакту входа усили теля Работа в симметричных низкоомных линиях Установите переключатель выходного сопротивления в положение LO Подключите экран микрофонного кабеля к контакту земля а белый и зеленый провода к горячему и холодному контактам входа усилителя Распайка выходного кабеля Тип входа Несимметричный Симметричный Shure 522 Руководство пользователя Провод Белый Зеленый Экран Белый Зеленый Экран Назначение Сигнал Земля Земля Сигнал Сигнал Земля XLR Контакт 2 Контакт 3 Контакт 1 Контакт 2 Контакт 3 Контакт 1 1 4 TS TRS Наконечник Экран Экран Наконечник Кольцо Экран 1
