Invotone B1500 [6/12] Звуковая коммутация

Внимание: во избежание удара электротоком не производите никаких действий, кроме описанных в данном

руководстве. Если не имеется соответствующей квалификации.

Пожалуйста, отключите питание усилителя перед установкой и подключением, особенно перед коммутацией с

громкоговорителями. Это важно для предотвращения поломок.

Коммутация электропитания усилителей SERIES B 600/900/1500 осуществляется исключительно с помощью

входящего в комплект поставки шнура, характеристики

которого соответствуют международным стандартам.

4.2. Установка в рэковую стойку

Для обеспечения наибольшей безопасности в работе следует установить устройство в "универсальную"

рэковую стойку, различные модули которых выпускаются многими производителями. Убедитесь, что вокруг

усилителя достаточно пустого места для обеспечения требуемой вентиляции.

4.3 Звуковая коммутация

В усилителях IVOTONE SERIES B 600/900/1500 имеются два типа входных коммутационных разъемов –

балансные XLR и 1/4" TRS Jack. Это позволяет применять устройство в различных областях без потери

уровня сигнала.

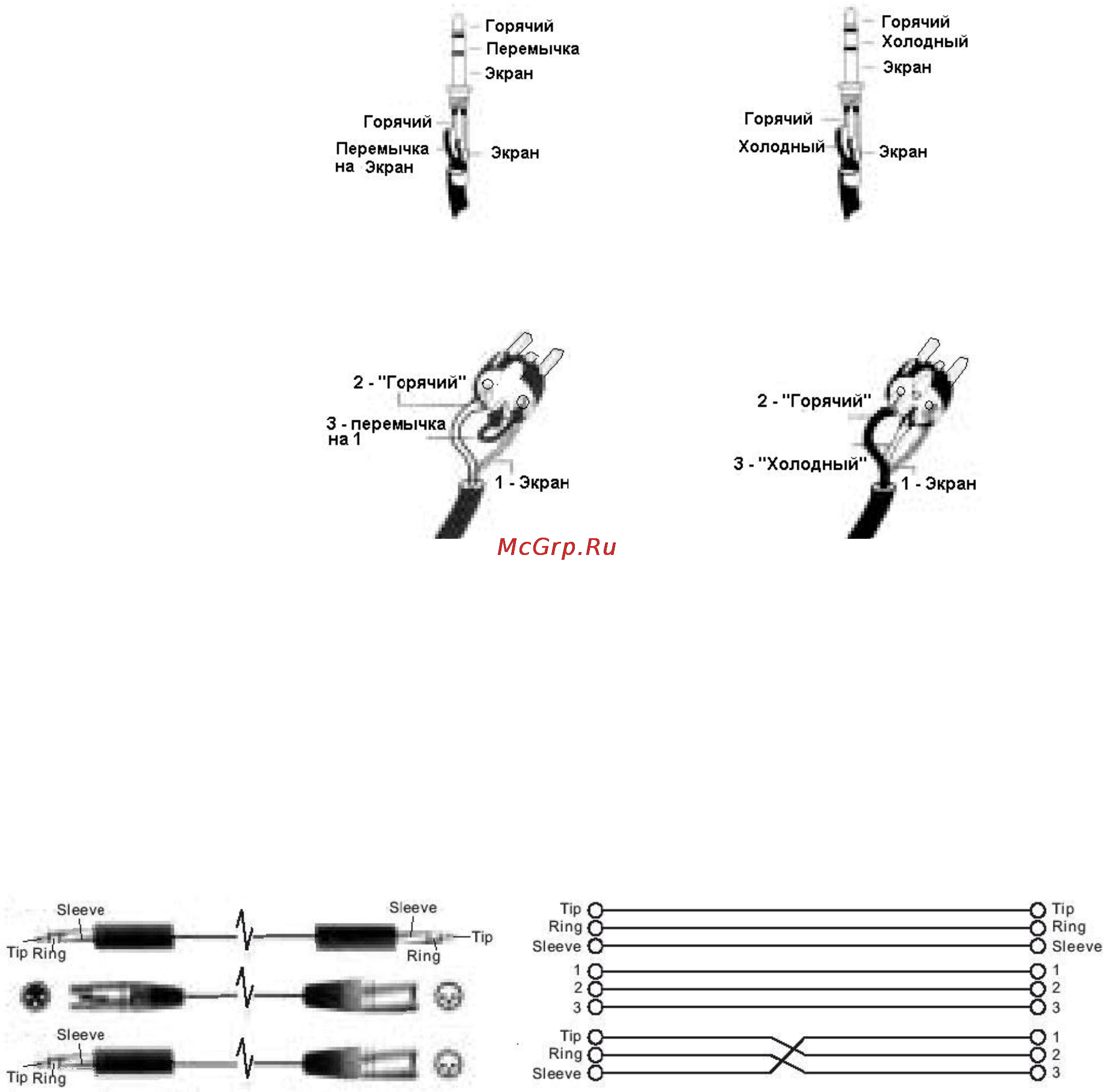

a. Конфигурация проводов

Как 1/4" TRS (Tip-Ring-Sleeve) так и XLR разъемы могут быть распаяны в балансной и небалансной

конфигурации, что определяется конкретными вариантами звуковых систем. Пожалуйста, воспользуйтесь

для распайки приведенными примерами:

• Для разъемов 1/4" TRS

1/4" TRS несимметричный вход 1/4" TRS симметричный вход

• Для разъемов XLR

XLR несимметричный вход XLR симметричный вход

b. Линейная коммутация

Для такого типа конфигурации применяются как XLR, так и 1/4" TRS, что обеспечивает несложную коммутацию с

любым профессиональным оборудованием. Следуйте приведенным ниже примерам.

• Балансная коммутация:
