12

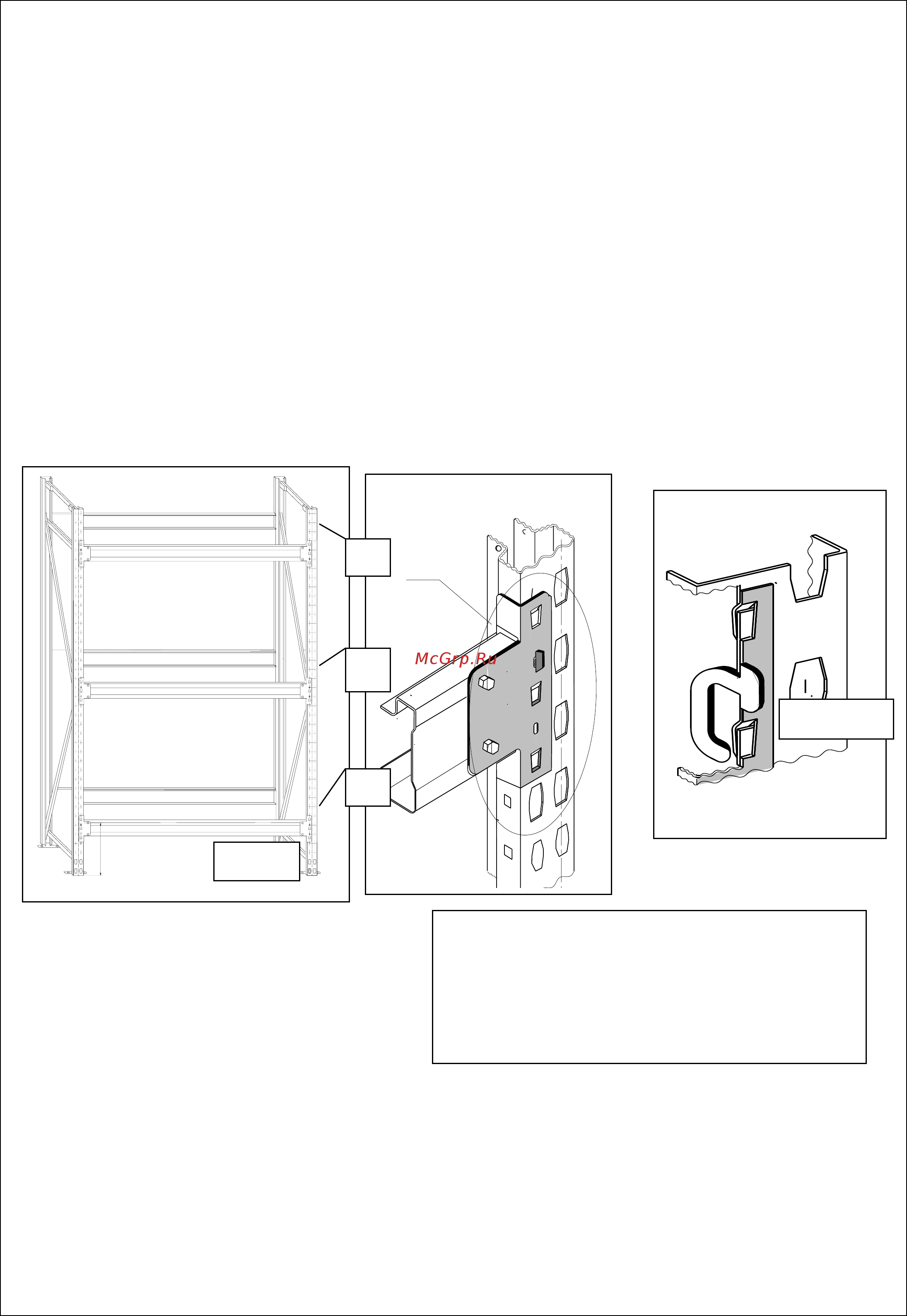

4.3. Навеска балок на рамы стеллажа - каркасная сборка
Каждый ярус стеллажа формируется двумя продольными балками. Для крепления
балок на рамных стойках зацепы снабжены штампованными профилирован-ными крючками
(по три на каждый зацеп), которые вставляются в ответные отверстия на стойках
4.3.1 Навеска балок ярусных на рамные стойки. фиксация зацепов на стойках.
Внимание: верхняя плоскость балок нижнего яруса должна размещаться не выше
300мм от пола .( в случае увеличения этого расстояния необходим перерасчет нагрузочных
характеристик) .
Интервал между ярусами -не более 800мм
3
0
0
m
a
x
А (1 :1)
D (увеличено)
Е
D
D
D
E (увеличено)
Рис.7
Рис.7А
В прямоугольные отверстия каждого зацепа
установить по одному фиксатору (рис.3, поз.14)
Схема установки фиксаторов представлена на
выносках Е и F
