Beretta MAXIMA 99 [29/36] Настройка давлений газа

Beretta MAXIMA 99 [29/36] Настройка давлений газа
29
7
9
8
10
20
40
60
80
100
0
120
MAXIMA 90 99 108
Бутан (G31)
Макс.давлениенагорелке,мбар 25,1 25,1 25,6
Мин.давлениенагорелке,мбар 12,0 12,5 12,6
Пропан (G31)
Макс.давлениенагорелке,мбар 30,0 32,7 34,4
Мин.давлениенагорелке,мбар 15,6 16,6 16,6

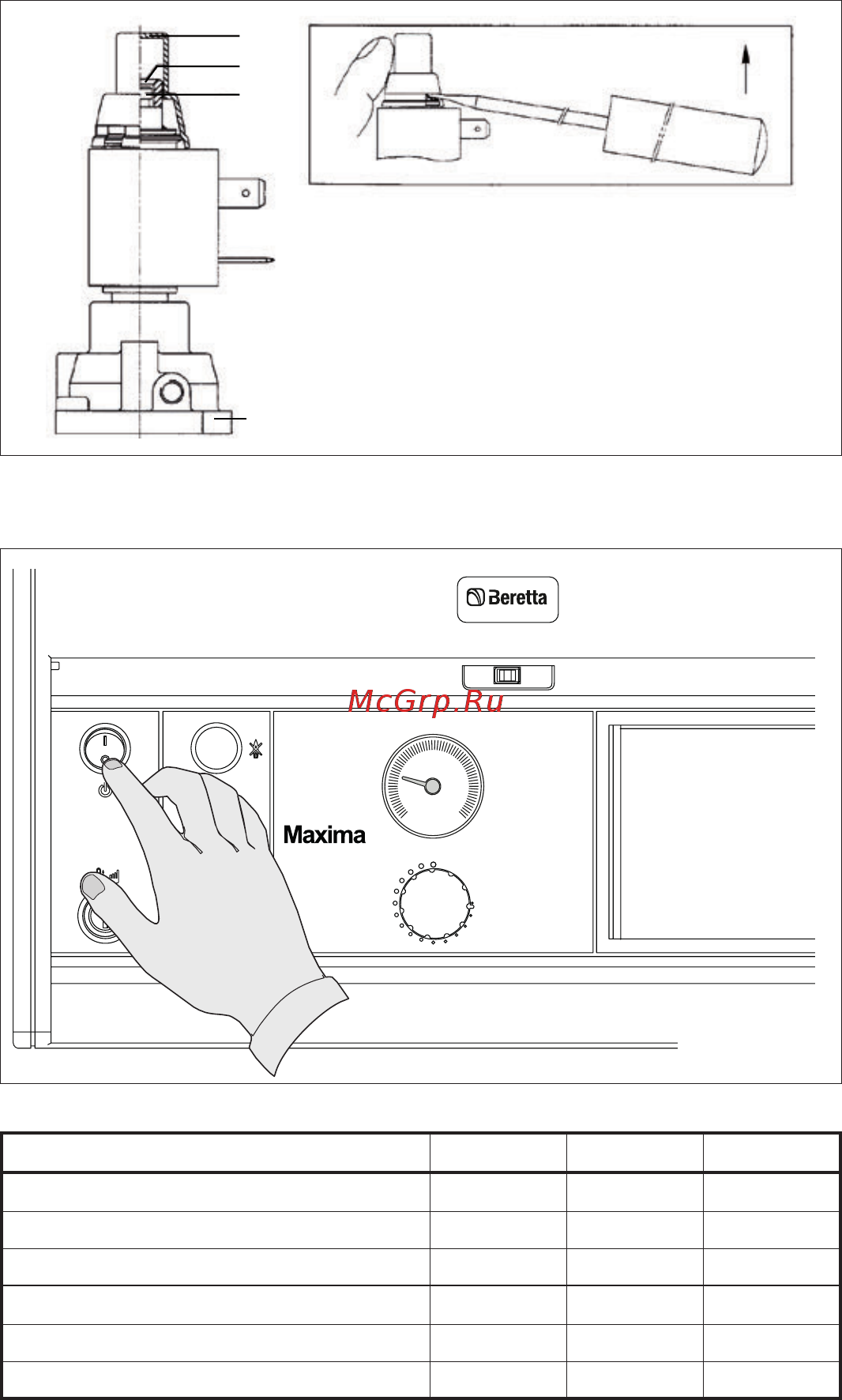

Pис.4.15
ОБОЗНАЧЕНИЯ
7 Колпачок
8 Гайкарегулированиямакс.давления
9 Винтрегулированиямин.давления
10МодуляторV4336A(4…37мбар)
4.5.1 Настройка давлений газа
Принастройкедавленийнеобходимостро-
го выполнять определённую последова-
тельность действий, когда сначала регу-
лируетсямаксимальноедавление,азатем
минимальное(Pис.4.15):
Регулирование максимального давления
Присоедините манометр к штуцеру изме-
рения давления, расположенному на кол-
лекторе горелки (3,Pис.4.14),разожгите
котёл и подождите, пока давление на
манометренестабилизируется.Сравните
показания манометра со значениями в
таблице.
Если необходимо скорректировать дав-
ление, поверните ключом на 8 мм гайку
регулирования максимального давления
(8):приповоротегайкипочасовойстрелке
давлениебудет увеличиваться, при пово-
роте против часовой стрелки давление
будетуменьшаться.
Регулирование минимального давления
Отключитекотёлиотключитепитаниена
катушке. Разожгите котёл и подождите,
пока давление на манометре не стабили-
зируется.
Сравнитепоказания манометра со значе-
ниями в таблице. Если необходимо скор-
ректироватьдавление,повернитеотвёрт-
кой винт регулирования минимального
давления (9): при повороте по часовой
стрелке давление будет увеличиваться,
приповоротепротивчасовойстрелкидав-
лениебудетуменьшаться.
После завершения регулировки снова
подайте электропитание на катушку и
наденьтенаместоколпачок(7).
