Beretta MAXIMA 108 [20/36] Руководство по монтажу и эксплуатации

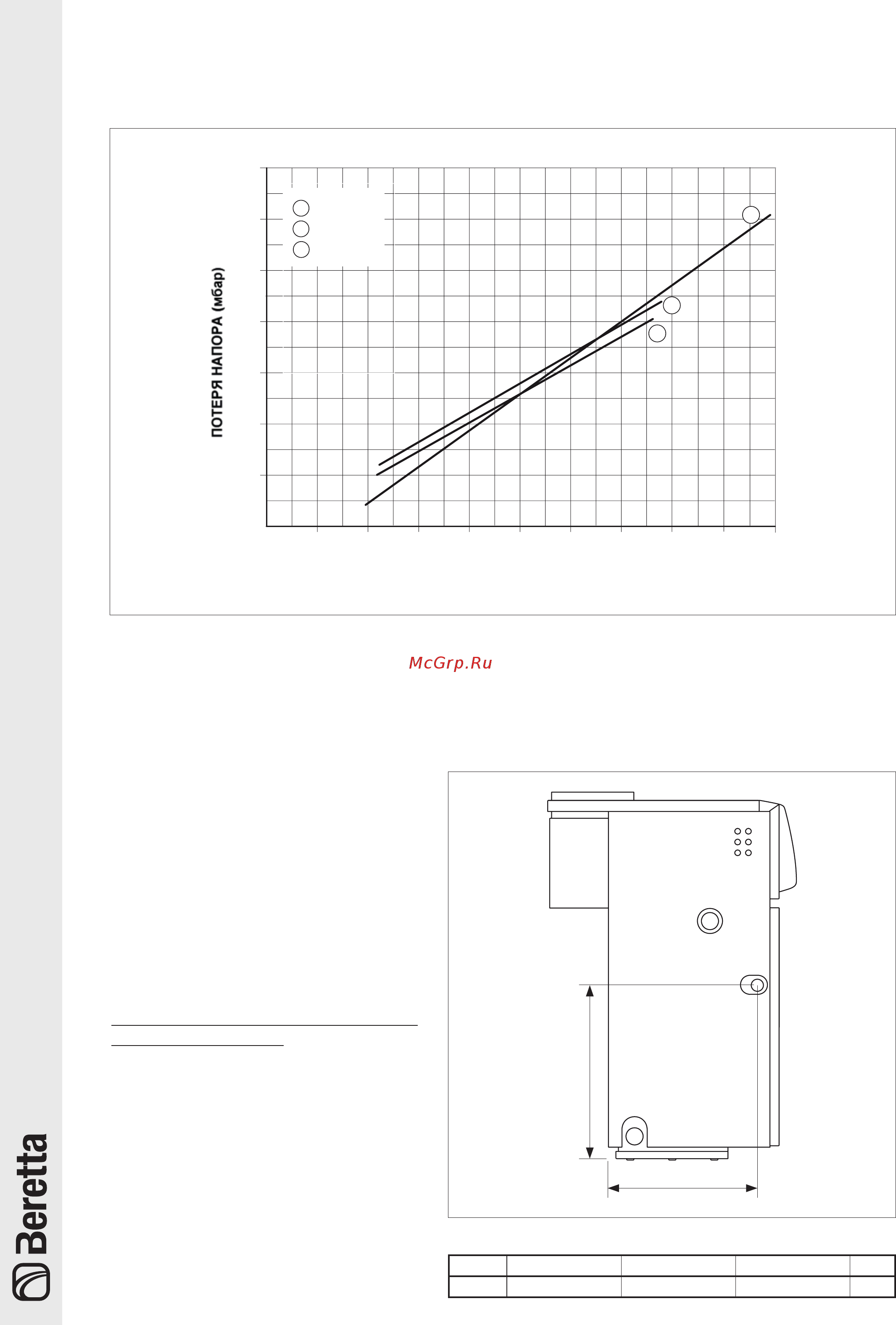

![Beretta MAXIMA 99 [20/36] Руководство по монтажу и эксплуатации](/views2/1655798/page20/bg14.png)
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
20
485
GAS
Ø 1" M
A
Потери напора воды в котле
КотлыMAXIMAнекомплектуютсяциркуляционнымнасосом.
Дляподборанасосанеобходимоучестьпотеридавления(напора)водывкотле,которые
показанынаграфике.
3.2
Присоединение газа
Подключение котлов MAXIMA к сети
подачи газа должно производиться с
соблюдением действующих норм и пра-
вилмонтажа.
Передподключениемкгазовойсетипро-
верьте:
- соответствует ли тип газа в сети тому
типу,накоторыйрассчитанкотёл
-
прочищены ли трубы газопровода, его
размер должен быть равен или больше
размерупатрубкакотла(1” M).
Рекомендуется установить фильтр соот-
ветствующихразмеров.
b Система подачи газа должна соот-
ветствовать
мощностикотлаииметь
всеустройствауправленияизащиты,
предусмотренныедействующиминор
-
мамииправилами.
b Поокончанииработпроверьтегерме-
тичность
всех стыков согласно дей-
ствующим
нормамнаустановкугазово-
го
оборудования.
Pис.3.4
90 99 108
A
415 415 400
mm
0
12 0
2.000
9.000
8.0007. 0006.000
5.000
4.0003.000
10 0
80
20
40
60
14 0
10 .000
11.000
1
2
3
1 90
2 99
3 108
Pис.3.3
Производительность насоса (л/ч)
