17
3 МОНТАЖ
3.1
Сборка котла
Приподнимите котёл и установите его
в назначенное место внутри техниче-
ского помещения (смотри параграф
"Перемещение"настранице14).
b Котёлпоставляетсябезоснования.
Вслучаенеобходимостиподготовь-
тесоответствующийметаллический
лист,чтобызащититьпол,накото-
ромбудетстоятькотёл.
3.1.1 Сборка дымосборной
камеры

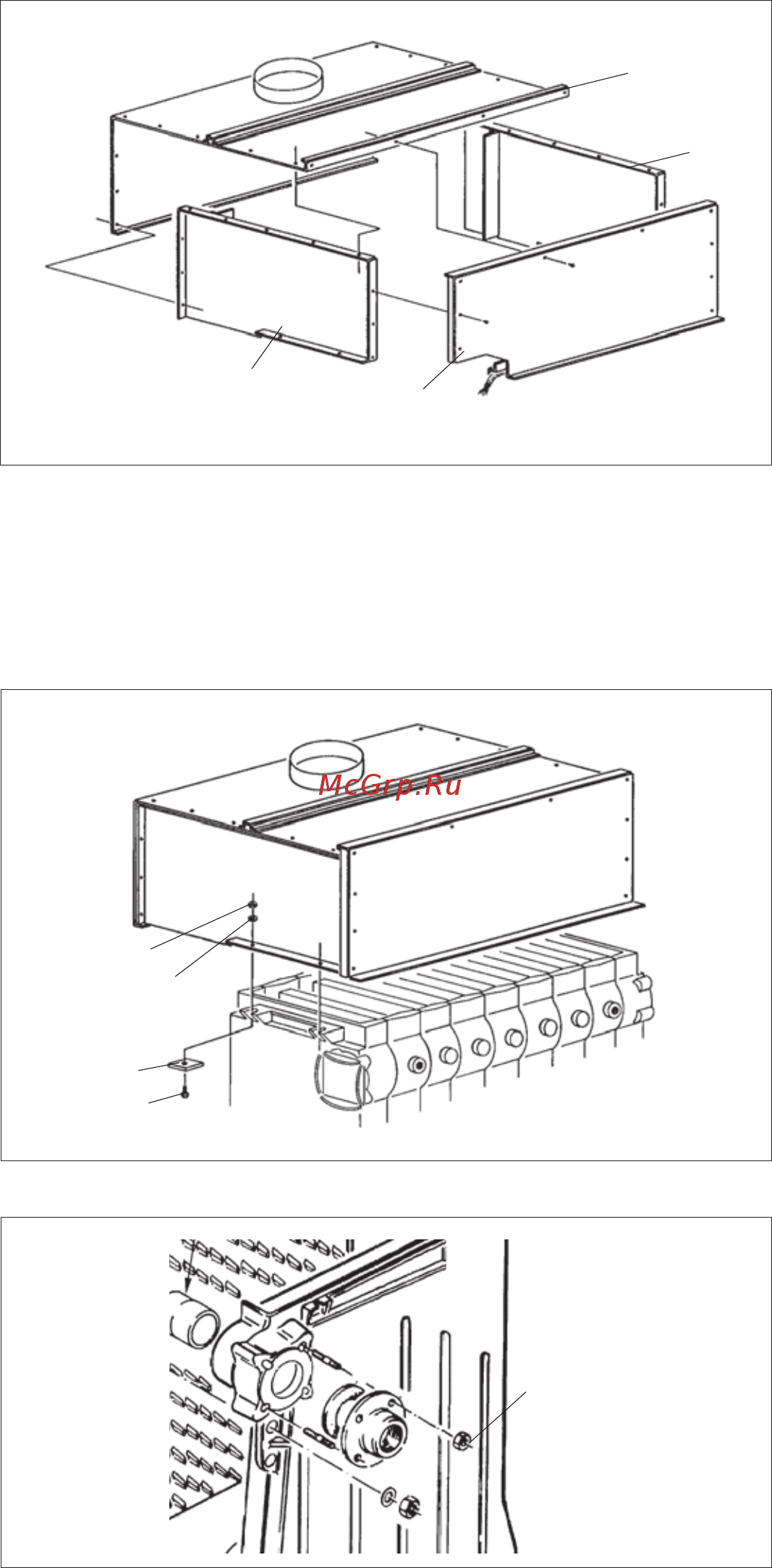

Дымосборная камера поставляется в виде
четырехчастей,которыесоединяютсямежду
собой с помощью винтов, входящих в ком
-
плект поставки (Pис. 3.1). Для сборки необ-
ходимо
закрепить правую боковую панель
(2)наверхнейпанели(1)спомощьюдевяти
саморезныхвинтовТЕ12Ех1/2".
Такую же операцию необходимо выполнить
для правой боковой панели (3). В конце
закрепите панель (4), котораяснимется при
чистке.Послезавершениясборкиустановить
дымосборную камеру на чугунный корпус
котла.
Закрепите дымосборную камеру на корпусе
котла с помощью четырёх пластинок (6) и
четырёхвинтовсшестиграннойголовкойМ8
х30(5)исоответствующихгаекМ8(8)ишайб
ø8,4(7)(Pис.3.2).
3.1.2 Перенос штуцеров пода-
ющего и обратного трубо-
провода на другую сторо-
ну
Штуцеры прямого и обратного трубопро-
водов
расположены на правой стороне
чугунного корпуса котла. Если необходимо
сдвинуть их на левую сторону, достаточно
снятьгайки(9)ипоменятьместамиштуцера
и заглушки, расположенные на противопо
-
ложных
сторонах чугунного корпуса (Pис.
3.3).
b Распределитель воды необходимо
установитьна место,какописанов
следующемпараграфе.
b Длятогочтобыводахорошораспре-
делялась внутри чугунного корпуса
котла,прямойиобратныйтрубопро-
воды системы отопления должны
присоединятьсякоднойитойжесто-
ронечугунногокорпусакотла.
1
2
4
3
Pис.3.1
9
5
7
8
6
Pис.3.2
Pис.3.3
