13
Котёл поставляется одним местом на деревянном под-
доне. Он обёрнут поли-этиленовой плёнкой и защищён
кусками пенопласта и деревянной клеткой.
Внутри котла в отдельном пластиковом пакете должны
находиться следующие документы:
- Руководство по эксплуатации. (Технический па-
спорт)
- Комплект аксессуаров для перевода котла с мета-
на на сжиженный газ
- Клеммная колодка для подключения дополнитель-
ного аксессуара Дымосос ST.
b
Руководство по эксплуатации является неотъемле-
мой частью прибора, следовательно, рекомендует-
ся найти его, прочитать и бережно хранить.
b
В случае, если операции по перемещению котла
являются нестандартными (например, установка на
крышах, в подвалах и т.д.), то не снимайте дере-
вянную защитную клеть до достижения места уста-
новки (см. параграф "Перемещение" на следующей
странице).

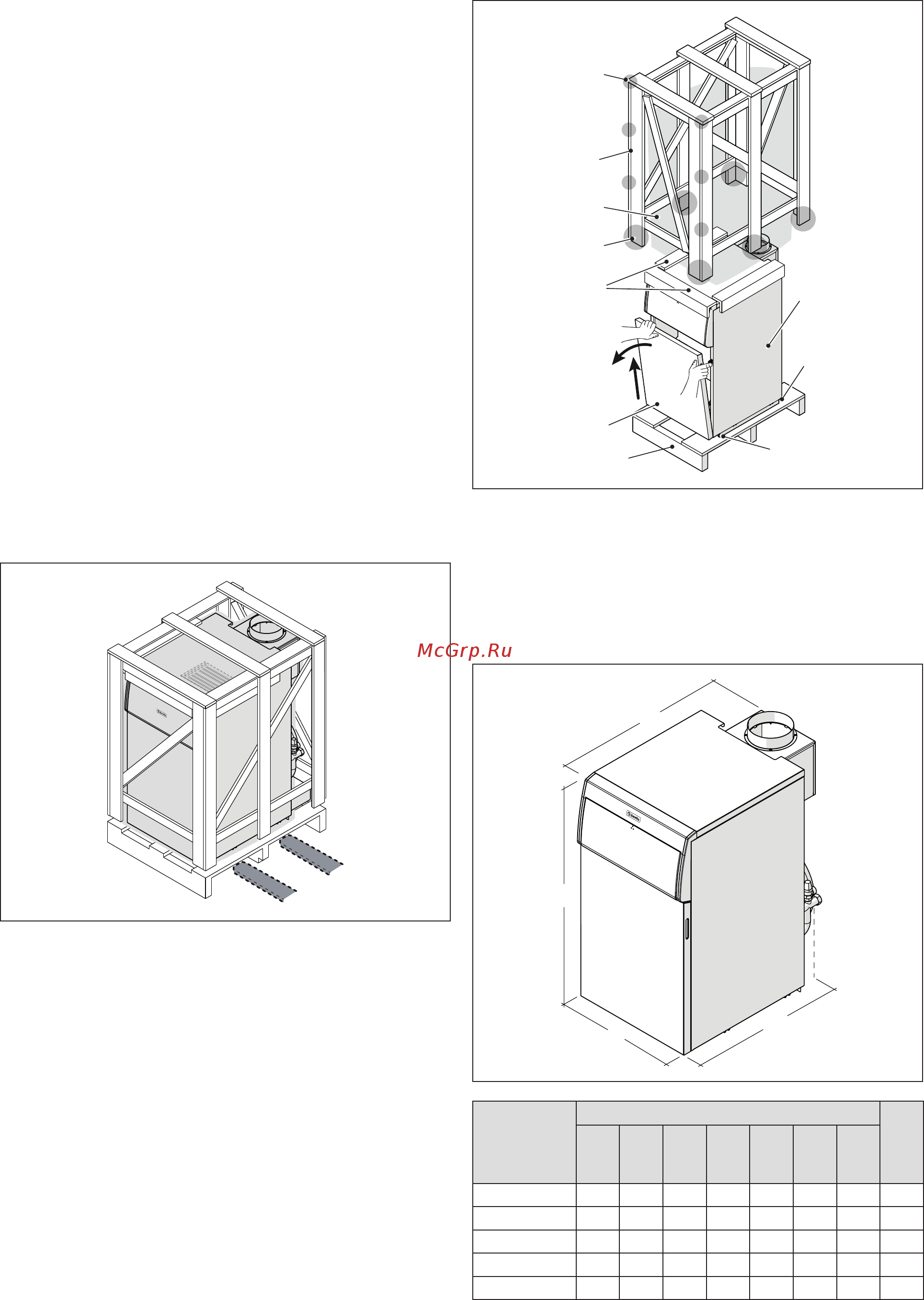

Для удаления упаковки действуйте следующим образом:
- Удалите винты (А), которые крепят деревянную
клетку (1) к поддону
- Поднимите деревянную клеть (1) или снимите ее
сзади (чтобы снять клеть сзади, удалите скрепки
(В) и удалите переднюю часть упаковки)
- Снимите защитные полистироловые уголки (2)
- Снимите защитный пакет (3)
- Снимите переднюю панель облицовки (C) котла:
для этого сначала потяните её на себя (D), а затем
приподнимите (E). Освободите котел от поддона,
сняв четыре крепежных винта (F).
1 деревянную клетку
2 Защитные уголки
3 Защитный пакет
4 Котёл
5 Поддон
5
B
A
4
1
2
D
E
3
C
F
F
b
Материал, из которого состоит упаковка, должен
быть тщательно утилизирован и ни в коем случае
не должен выбрасываться, так как он является
источником опасности.
H
P
P1
L
NOVELLA
E
E
E
E
E
H 851 851 851 851 851 851 851 мм
L 450 450 450 450 450 600 600 мм
P 700 700 700 700 700 710 745 мм
P1 - - 725 - 725 - - мм
Вес нетто 81 98 103 115 120 139 151 кг
