МОНТАЖ КОНВЕКТОРОВ
ОБЩИЕ РЕКОМЕНДАЦИИ ПО МОНТАЖУ
МОНТАЖ КОНВЕКТОРА
Монтаж конвекторов производится согласно
требованиям СП 73.13330.2012 «Внутренние
санитарно-технические системы» монтажной
организацией, имеющей лицензию и соответ-
ствующие разрешения для проведения подобных
работ. Неквалифицированный монтаж, а также
несоблюдение требований настоящего руководства
может привести к повреждению конвектора,
нанесению материального ущерба и представлять
опасность для жизни.
В отопительной системе должен применяться
теплоноситель отвечающий требованиям СП
124.13330.2012 «Тепловые сети» и «Правилам
технической эксплуатации электрических станций и
сетей РФ» с параметрами, указанными в
руководстве по монтажу. Допускается эксплуатация
конвектора с антифризами, этилен или пропилен
гликолями и другими незамерзающими тепло-
носителями. Не допускается механическое
воздействие на элементы конвектора, в частности на
патрубки теплообменника при подключении
подающего и обратного трубопроводов.
1. При подключении конвектора к отопительной
системе соблюдайте осторожность во избежание
деформации медных труб.
2. Разместите конвектор, расположив его по
центру окна, учитывая, что оси подающего и
обратного трубопроводов должны быть соосны с
фитингами подключения теплоносителя к
конвектору.
3. Отметьте карандашом расположение кон-
вектора на стене или полу (в зависимости от способа
монтажа).
4. Закрепите консоли (опоры) шурупами (само-
резами) к стене или полу соответственно.
5. На консоли (опоры) установите теплообменник
и присоедините подающий трубопровод к термо-
статическому клапану, а обратный трубопровод к
свободному муфтовому концу.
6. Установите корпус конвектора закрепив его
винтами к консоли (опоре) снизу.
7. Установите решётку и термостатическую
головку.
8. После монтажа отопления и заполнения
системы теплоносителем воздух при необходи-
мости можно удалить через воздухоотводчик
теплообменника.
1
2
3
5
6
7
8
ПРИ ПОДКЛЮЧЕНИИ ТРУБОПРОВОДОВ
СОБЛЮДАЙТЕ НАПРАВЛЕНИЕ ДВИЖЕНИЯ
ТЕПЛОНОСИТЕЛЯ!
9
4

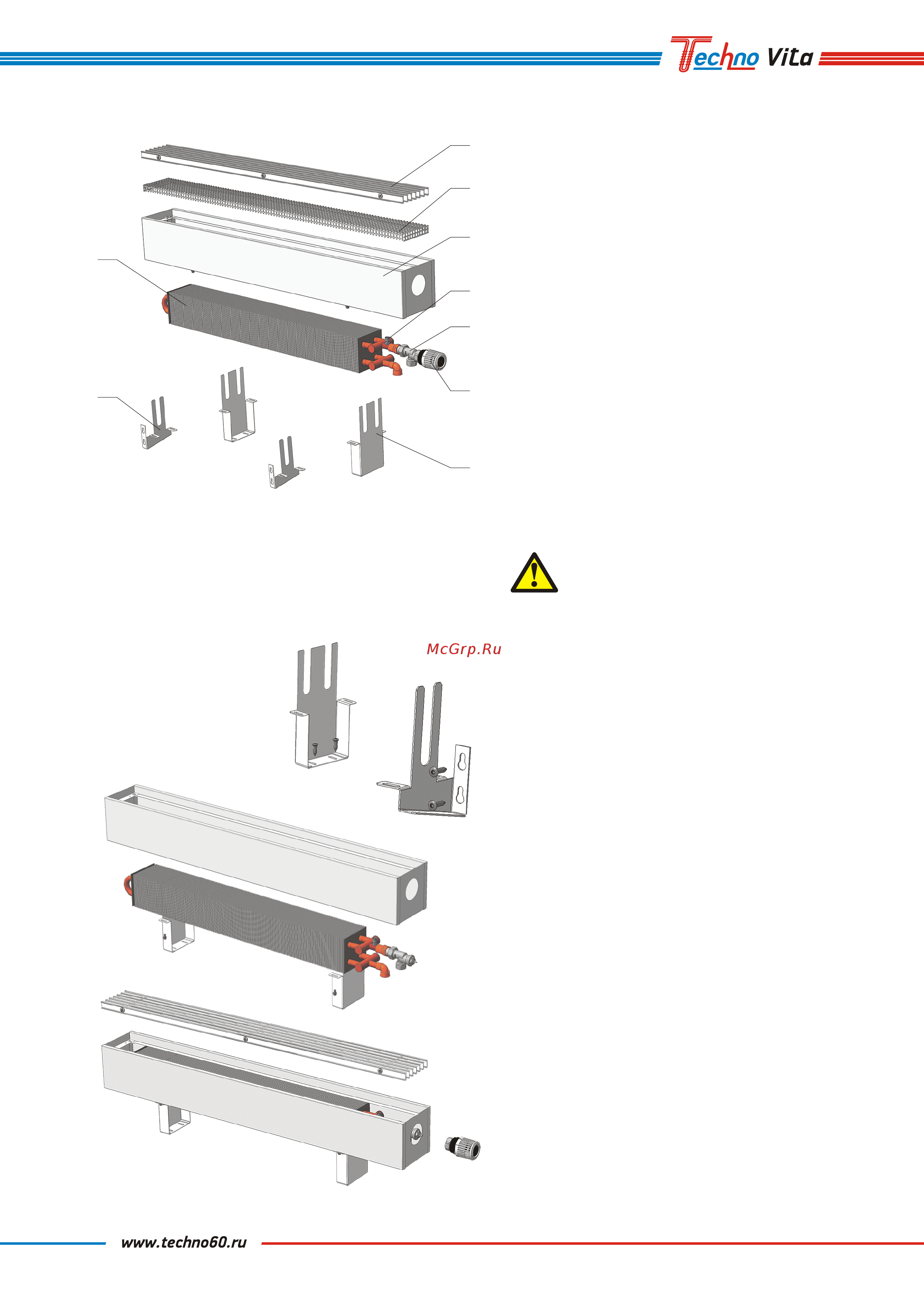

1. Решётка алюминиевая
2. Решетка перфорированная
3. Корпус из оцинкованой стали
с износостойким порошковым покрытием
4. Медно-алюминиевый теплообменник,
что гарантирует высокую стойкость к коррозии
и долговечность эксплуатации с поключением G1/2"
5. Воздухоспускной клапан
6. Термостатический клапан
7. Термостатическая головка
8. Консоль крепления к полу
9. Консоль крепления к стене
