Gal ПКИ-1
8.2. Гарантийный срок эксплуатации - 18 месяцев с момента
ввода оповещателя в эксплуатацию, включая гарантийный
срок хранения.
8.3. Безвозмездный ремонт или замена оповещателя в течение
гарантийного срока эксплуатации производится изготовителем
при условии соблюдения потребителем правил эксплуатации,
транспортирования и хранения.
8. 4. Пр едпр ия ти е- из готов итель им еет п р а в о без
предварительного уведомления вносить в конструкцию
оповещателя изменения, не влияющие на основные
технические параметры и надежность.
9. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
9.1. При отказе в работе или неисправности оповещателя в
период гарантийного срока потребителем должен быть
составлен технически обоснованный акт о необходимости
ремонта и отправке оповещателя изготовителю с указанием
наименования изделия, даты отказа, характера дефекта и
возможных причин его возникновения. Оповещатели имеющие
механические повреждения корпуса рекламации не подлежат.
220141 Минск ул.Купревича 1-3-241
ООО “Комтид” http://comtid.com
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Оповещатель звуковой ПКИ-1 соответствует техническим
условиям ТУ РБ 37422842.005-99 и признан годным для
эксплуатации.
ОТК ____________
Дата выпуска ____________
ОПОВЕЩАТЕЛЬ ЗВУКОВОЙ
ПКИ-1 “Иволга”
ОП аз-Ап1-IIIV1V2B/3У
BY/112 02.01.033 00182, срок действия до 30.10.2016г.
BY/112 03.03.023 00512, срок действия до 17.11.2016г.
С-BY.ПБ65.В.00365, срок действия до 09.06.2020г.
ПАСПОРТ
1. НАЗНАЧЕНИЕ
Оповещатель звуковой ПКИ-1 предназначен для подачи
звукового сигнала в системах пожарной, охранной и охранно-
пожарной сигнализации и устанавливается внутри помещений
отапливаемого и неотапливаемого типа.
Источник звука - пьезосирена.
Порядок управления - включением напряжения.
Эксплуатационное положение (варианты установки):
- вертикальный накладной (крепится на вертикальной стене);
- горизонтальный потолочный накладной и с использованием
специальных универсальных колец для подвесных и натяжных
потолков;
- встраиваемый (устанавливается в различные устройства,
коробки и т.д.).
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Максимальный потребляемый ток .......................... 30 мА
2.2 Номинальное напряжение питания ...........................12 В
2.3. Диапазон напряжения питания .............................. (9-15) В
2.4. Уровень звукового давления на расстоянии
1 м по оси оповещателя ........................................... (100-105) дб
2.5. Чувствительность оповещателя* ..............................102 дб
(* применяется при расчетах систем СОУЭ)
2.6 Частотная характеристика сигнала в полосе ...... (2 - 3) кГц
2.7. Диаграмма направленности звука на рис.2 (п.5.3)
2.8. Габаритные размеры, мм - не более ....................85х70х50
2.9. Масса, кг - не более ................................................ 0,05
2.10. Условия эксплуатации ........................................ (-40+55)°С
2.11. Степень защиты оболочки оповещателя IP 41 по
ГОСТ 14254
2.12. Средняя наработка на отказ не менее .................. 60000ч
2.13. Средний срок службы - не менее ........................... 10 лет
2.14. Напряженность поля радиопомех создаваемых оповещателем
соответствует СТБ ЕН 55022 и ГОСТ Р 51318.22.
тттттт
Р
Т Р Т Р
..
TPTP
BYBY
тттттт
Р
Т Р Т Р
..
TPTP
BYBY
3. КОМПЛЕКТНОСТЬ
Оповещатель звуковой ПКИ-1 - 1 шт.
Паспорт - 1 шт.(на упаковку)
4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
4.1. Конструкция оповещателя соответствует общим требова-
ниям безопасности согласно ГОСТ 12.2.007.0. По способу
защиты от поражения электрическим током оповещатель
относится к III классу по ГОСТ 12.2.007.0.
4.2. При проверке, монтаже и эксплуатации оповещателя
необходимо выполнять меры безопасности в соответствии с
“Правилами технической эксплуатации электроустановок
потребителей” и “Правилами техники безопасности при
эксплуатации электроустановок потребителей”.
5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И
ОБСЛУЖИВАНИЮ
5.1. Перед установкой необходимо проверить внешний вид
оповещателя на наличие повреждений и проверить работоспо-
собность следующим образом:подключить источник питания
(типа Б5-7) к выводам оповещателя (рис.2), предварительно
установив напряжение питания 12±3 В. При этом оповещатель
должен выдать звуковой сигнал.
5.2. Для осуществления контроля линии шлейфа сигнализации
с включенными оповещателями, рекомендуется устанавливать
оконечное сопротивление в конце шлейфа согласно техничес-
ким характеристикам используемого прибора (ППКП).

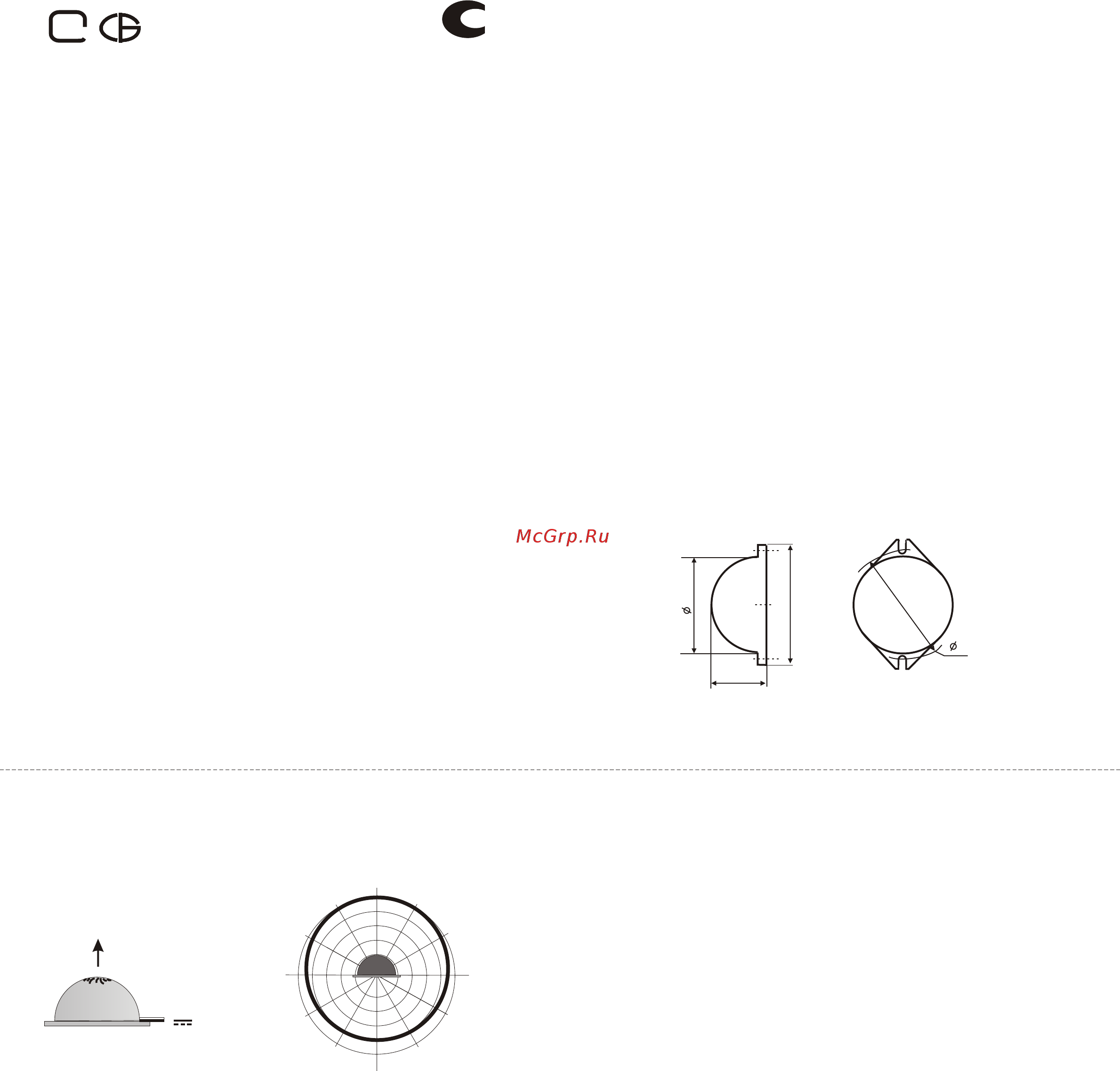

Рис.1. Габаритные и установочные размеры
76
70
85
50
5.3. На рис.2 показана схема подключения и диаграмма
направленности звука оповещателя ПКИ-1.
Рис.2 Схема подключения и диаграмма направленности
оповещателя ПКИ-1.
6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
6.1. Транспортирование оповещателей в упаковке
предприятия-изготовителя может осуществляться любым
видом транспорта в крытых транспортных средствах в
соответствии с правилами перевозки грузов , действующими
на данном виде транспорта. Условия транспортирования в
части воздействия климатических факторов должны
соответствовать группе 5 по ГОСТ 15150.
6.2. Условия хранения оповещателя должны соответствовать
группе 2 по ГОСТ 15150 .
7. РЕКОМЕНДАЦИИ ПО УТИЛИЗАЦИИ
7.1. Оповещатель не представляет опасности для жизни и
здоровья людей, а т.ж. для окружающей среды. После
окончания срока службы, утилизация его производится без
принятия специальных мер защиты окружающей среды.
8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
8.1. Гарантийный срок хранения оповещателя устанавливается
6 месяцев со дня изготовления оповещателя.
Схема подключения
Диаграмма направленности ПКИ-1
в свободном пространстве
+ красный провод
- черный провод
Максимальное
звуковое давление
0,2
0,2
0,4
0,6
0,8
1,0
0,4
0,6
0,8
1,0
0°
90°
180°
270°
12 В
