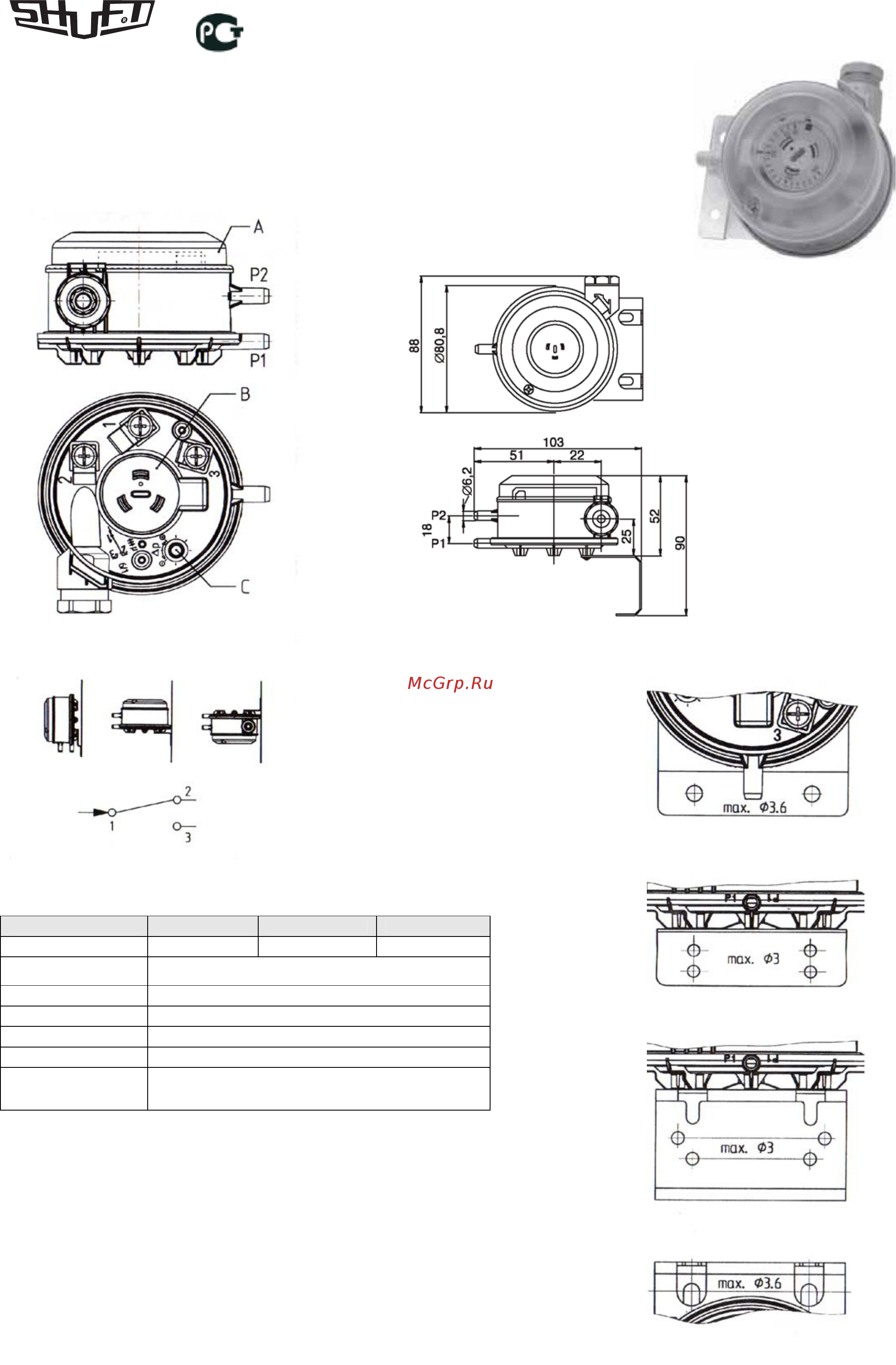

ДИФФЕРЕНЦИАЛЬНЫЕ РЕЛЕ ДАВЛЕНИЯ СЕРИИ PS

Руководство по эксплуатации

Дифференциальные реле давления серии PS предназначены для контроля избыточного давления

или перепада давления на элементах системы вентиляции и кондиционирования, например, для

контроля напора вентилятора, степени загрязнения фильтра и т. д. Реле применяются для установки

в неагрессивных и негорючих средах. Недопустимо использование прибора в устройствах

безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и

другим подобным образом.

Тех

нические данные

Приведенные значения действительны в нейтральной атмосфере

при нормальных условиях эксплуатации.

PS-500 PS-1000 PS-2000

Диапазон давления 50-500 Па 100-1000 Па 500-2000 Па

Окружающая

температура

-30…+85 °С

Мембрана силикон

Класс защиты II

Степень защиты IP 54

Корпус поликарбонат

Релейный контакт

Резистивная нагрузка: 5 А при 250 В~, 4 А при 30 В=

Индуктивная нагрузка (cos φ 0,6 при 6-кратном пусковом

токе): 0,8 А при 250 В~, 0,7 А при 30 В=

АИ 46

Схемы подключения

№1 №2 №3

Электрические

сое

инения
