Общие характеристики
агрегата
Для обеспечения минимального зазора
следует свериться с заверенной
документацией, которая может быть
получена по запросу от
представительства Daikin.
Паспортная табличка
агрегата
Полные справочные номера модели
приведены на паспортной табличке
установки.
Приведена номинальная мощность,
параметры подведенного
электропитания не могут отличаться
более чем на 5% от номинальной
величины.
Сила тока для двигателя компрессора
указана в коробке I.MAX.
Электрическая проводка у потребителя
должна выдерживать указанную силу
тока.
Руководство по установке
Фундамент
Специального фундамента не требуется,
но следует обеспечить ровную и
горизонтальную поверхность, способную
выдержать вес агрегата.
Резиновые амортизаторы
Эти прокладки поставляются вместе с
установкой.
Они должны быть уложены на пол, чтобы
изолировать установку от земли.
- 4 прокладки для типоразмера 030
- 6 прокладок для типоразмера 035-095
- Компания Daikin не рекомендует
устанавливать пружинные
амортизаторы.
Отверстие слива воды
В агрегатах с гидравлическим модулем
конденсат собирается под насосом и
затем сливается.
зазор
С целью обеспечения удобства
обслуживания соблюдайте
рекомендуемые зазоры вокруг
установки, а также вокруг конденсатора.
Внимание
Работа установки зависит от
температуры окружающего воздуха. При
попадании отработанного воздуха в
линию забора температура воздуха,
охлаждающего оребрение конденсатора,
повышается, что приводит к повышению
предельного высокого давления.
В этом случае можно говорить о
нарушении стандартных условий
эксплуатации и сбоях функционирования.
На работу агрегата может влиять
температура воздуха на конденсаторе.
Если установки монтируются в зоне с
сильными ветрами, исключите риск
возникновения рециркуляции воздуха
при охлаждении конденсатора (т. е.
попадания теплого воздуха выхлопа на
вход конденсатора). Ознакомьтесь с
сертифицированными чертежами.

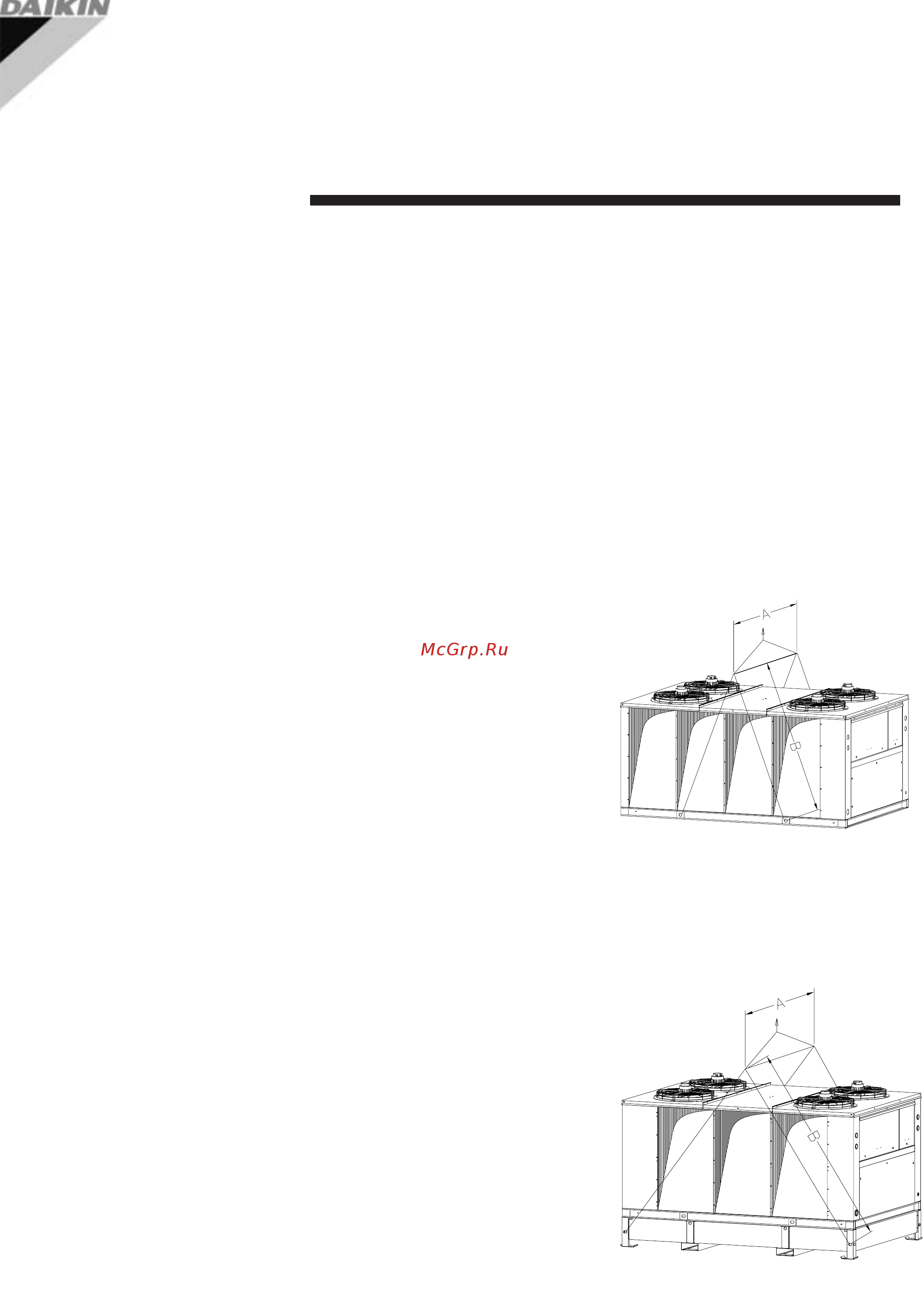

Рисунок 1 - Перемещение -
Установки без буферной емкости
Примечание: Пластины, приваренные к концу
основания, не должны использоваться для
перемещения.
Рисунок 2 - Перемещение -
Установки с буферной емкостью
Монтаж
