Daikin EUWAN080BZY [23/31] Основные операции запуска
![Daikin EUWAN060BZY [23/31] Основные операции запуска](/views2/1655989/page23/bg17.png)
Основные операции запуска

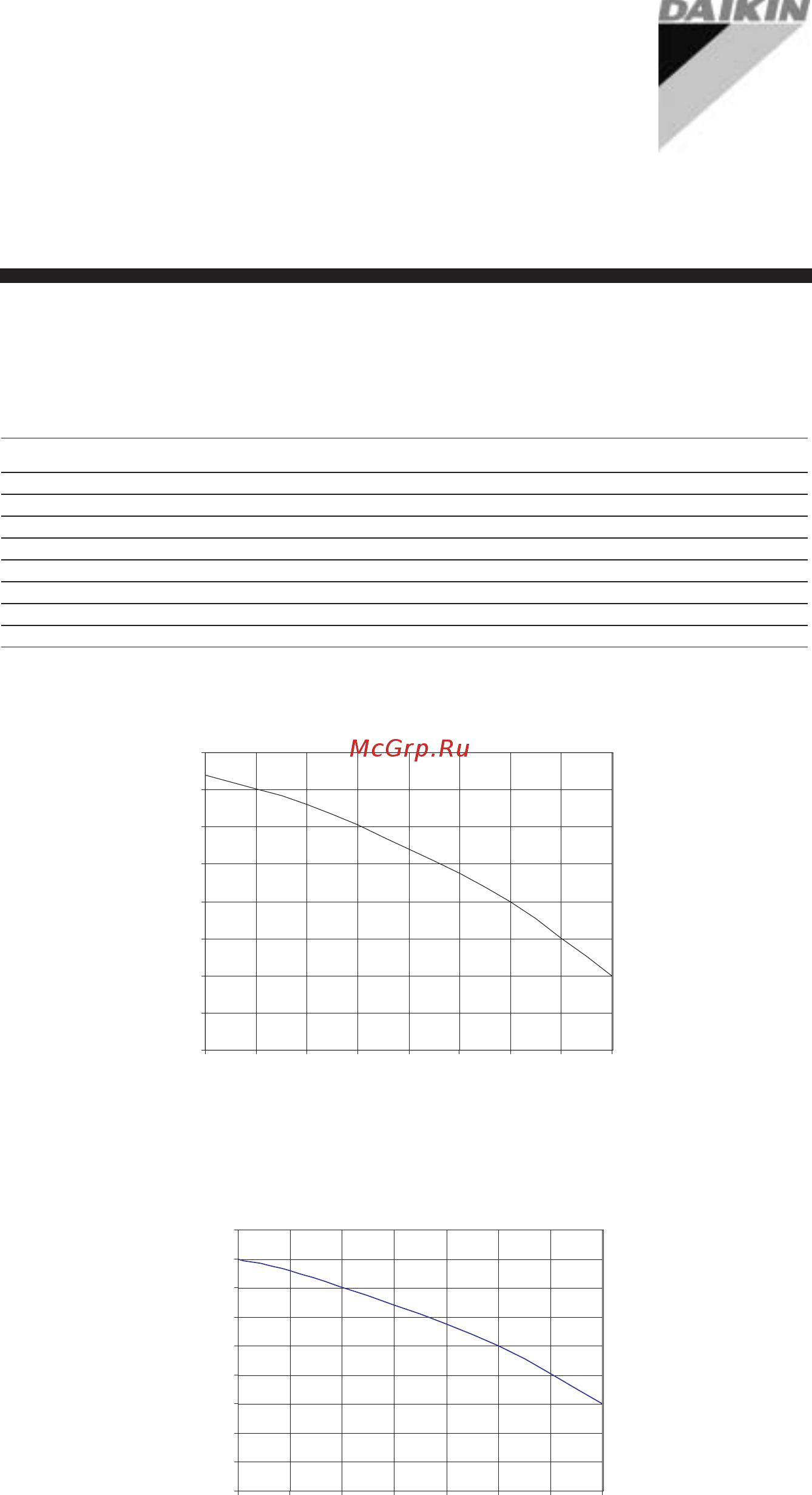

Если в охлажденную воду добавлен этиленгликоль, должны быть учтены
следующие поправочные коэффициенты.
ТТааббллииццаа 1133 -- ППооппррааввооччнныыее ккооээффффииццииееннттыы ппррии ииссппооллььззооввааннииии ээттииллееннггллииккоолляя
LWTE PCT EG Поправочные коэффициенты
(%) Расход Падение давления Потребляемая мощность Холодопроизводительность
12 30 1,11 1,20 1,005 0,98
5 30 1,11 1,24 1,005 0,98
4 10 1,02 1,08 - -
0 20 1,05 1,19 - -
-4 27 1,08 1,29 - -
-8 33 1,10 1,46 - -
-12 37 1,12 1,62 - -
0%
5%
10%
15%
20%
25%
30%
35%
40%
-12 °C -10 °C -8 °C -6 °C -4 °C -2 °C 0 °C 2 °C 4 °C
yy
0%
5%
10%
15%
20%
25%
30%
35%
40%
45%
-10 °C -8 °C -6 °C -4 °C -2 °C 0 °C 2 °C 4 °C
Предохранительный клапан размещен
на линии всасывания насоса и
ограничивает давление в контуре воды
на уровне 3 бар.
Давление азота внутри расширительной
емкости должно быть равно
геометрической высоте размещения
установки + 0,5 бар (чтобы исключить
попадание воздуха в систему).
Расширительная емкость должна быть
заполнена азотом. Давление азота
необходимо проверять каждый год.
Чтобы обеспечить нормальный режим
работы насоса, давление на всасывании
насоса должно лежать в диапазоне от
0,5 до 2,5 бар, когда насос находится в
работе.
Рекомендуемая концентрация этиленгликоля
Рекомендуемая концентрация пропиленгликоля
Минимальная температура воды
Минимальная температура воды
