Инструкция по монтажу
7
ERAP110~170MBYNN
Компрессорно-конденсаторные агрегаты с воздушным охлаждением
4PW22680-1C
Ручное управление вентилятором/насосом
Существует возможность включать и выключать вентилятор/
насос вручную. Это значит, что вентилятор/насос можно будет
включить даже тогда, когда сам агрегат выключен (данная
возможность может оказаться полезной при проведении
проверки насоса).
Задание установочных параметров системы управления
BMS
Параметры системы управления BMS, позволяющие осущест-
влять обмен информацией между агрегатом и системой
диспетчерского управления, можно изменить на страницах
)
и
))
меню установок пользователя.
Ниже перечислены параметры системы управления BMS.
Страница
)
:
■
)
: если этому параметру задано
значение
(да), то управлять агрегатом и изменять
параметры его работы можно с системы диспетчерского
управления. Если этому параметру задано значение
(нет), то в этом случае система диспетчерского управления
сможет только считывать показатели работы агрегата, а
управлять им не сможет.
■
) )
: используется для задания адреса.
■
: указывает протокол обмена данными. Если для
соединения агрегатов с системой диспетчерского управле-
ния используется дополнительный межсетевой интерфейс,
таким протоколом будет
.
Страница
))
:
■
)
: указывает тип порта последовательного
соединения. По умолчанию это
*(
.
■
)
: указывает скорость обмена информацией.
Следует использовать установленное по умолчанию
значение
+ ,-.
, если подсоединен дополнительный
межсетевой интерфейс.
Задание параметров работы термостата
Задать параметры работы термостата по значениям темпера-
туры воды на входе и выходе a, b и c можно только в сервисном
меню.
Дальнейшие действия
После завершения установки и подключения моноблочного
компрессорно-конденсаторного агрегата с воздушным охлажде-
нием необходимо проверить всю систему в целом в соответст-
вии со списком «Что нужно проверить перед первым запуском»,
приведенным в поставляемой вместе с агрегатом инструкции по
эксплуатации.
Заполните приведенную ниже форму и поместите ее рядом
с пультом управления холодильной системой.

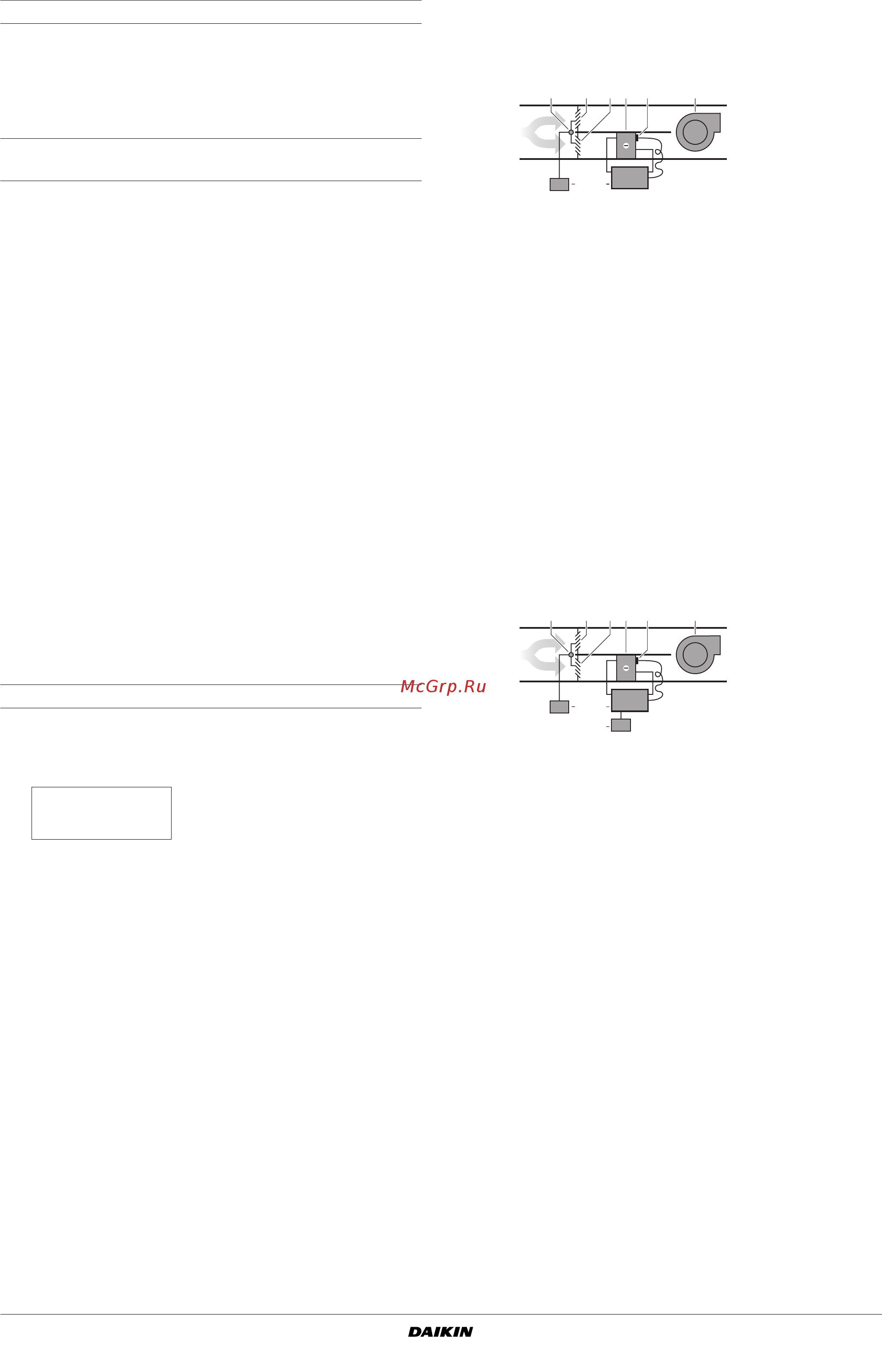

Приложение I
■ Подключение к системе кондиционирования с лицевой и
обходной решетками для контроля температуры воздуха.
Датчик термостата (R4T), входящий в комплект поставки
агрегата ERAP, устанавливается в держатель на испари-
теле с воздушным охлаждением.
Агрегат ERAP будет поддерживать постоянную темпера-
туру охлаждающей батареи.
Приобретаемый на внутреннем рынке термостат помеще-
ния (RT) контролирует лицевую и обходную решетки для
контроля температуры воздуха.
■ Подключение к системе кондиционирования с лицевой и
обходной решетками для контроля температуры и
относительной влажности воздуха.
Датчик термостата (R4T), входящий в комплект поставки
агрегата ERAP, устанавливается в держатель на
испарителе с воздушным охлаждением.
Установочное значение температуры охлаждающей
батареи будет изменяться в зависимости от относительной
влажности в помещении. Для этого к агрегату ERAP под-
ключается датчик относительной влажности (RH) с
выходом 4~20 мА или 0~10 В. Установочное значение
программируется в зависимости от относительной
влажности (см. также «Настройка параметров сигнала
установочного значения» на странице 6).
Термостат помещения (RT) контролирует лицевую и
обходную решетки для контроля температуры воздуха.
Здесь можно задать параметры
работы термостата по температуре
воды на входе и выходе.
%&
!* )!( !"
!("
1 Лицевая решетка
2 Обходная решетка
3 Испаритель с воздушным охлаждением
4 Датчик термостата (R4T)
5 Вентилятор
6 Термостат помещения (RT)
7 Агрегат ERAP
8 Серводвигатель для лицевой/обходной решеток
1 Лицевая решетка
2 Обходная решетка
3 Испаритель с воздушным охлаждением
4 Датчик термостата (R4T)
5 Вентилятор
6 Термостат помещения (RT)
7 Агрегат ERAP
8 Серводвигатель для лицевой/обходной решеток
9 Датчик относительной влажности (RH)
RT
ERAP
21
48
6
53
7
RT
RH
ERAP
21
48
6
5
9
7
3
