Инструкция по эксплуатации
3
EWAP110~340MBYNN
Моноблочные чиллеры с воздушным охлаждением
4PW22677-1
Назначение основных элементов

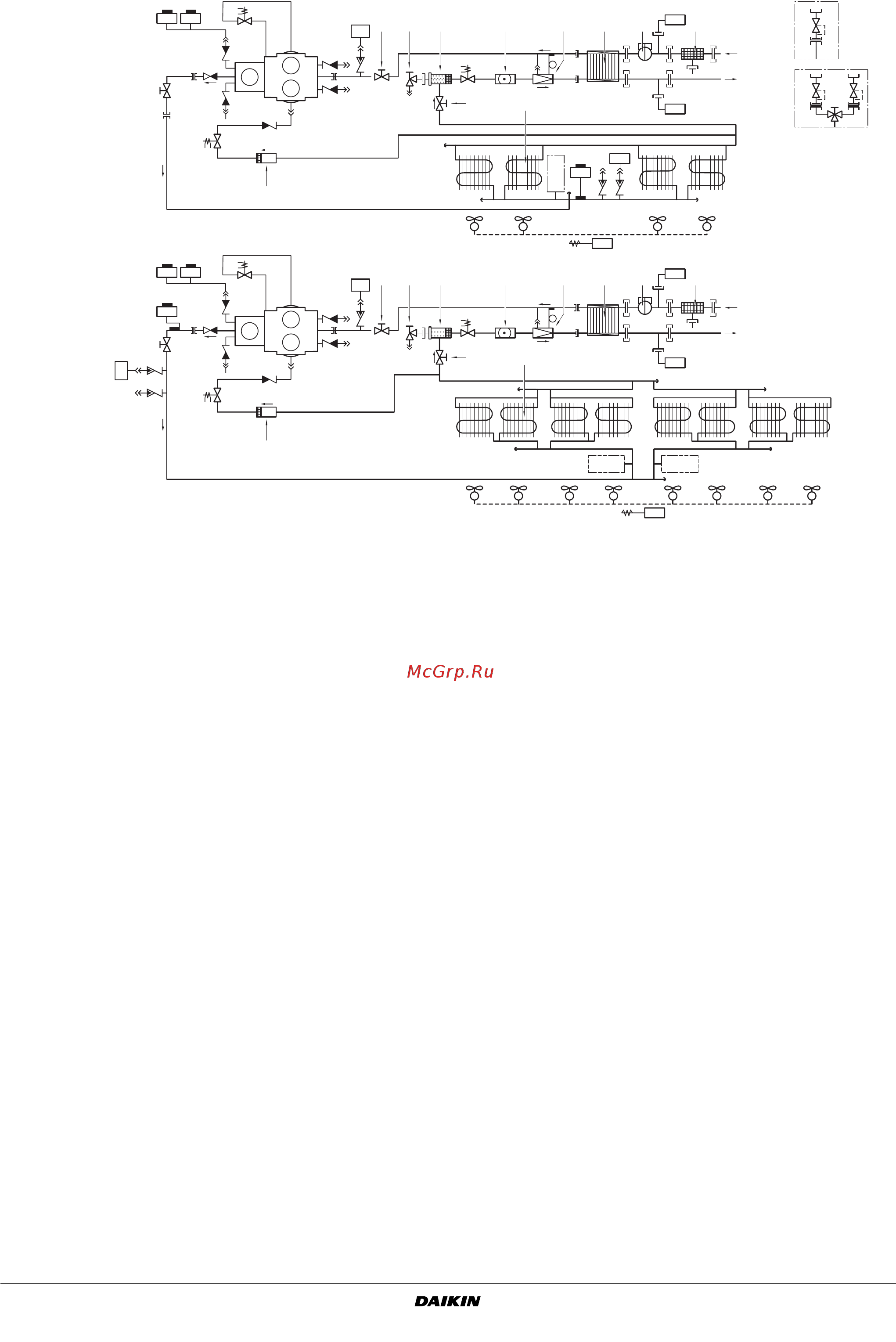

Рисунок - Функциональная схема чиллера
По мере циркуляции хладагента по чиллеру состояние хлад-
агента изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■ Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая цирку-
ляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■ Конденсатор
Конденсатор предназначен для изменения состояния хлад-
агента из газообразного в жидкое. Тепло, приобретенное
паром в испарителе, отводится через конденсатор
в окружающую атмосферу, при этом пары хладагента
переходят в жидкое состояние.
■ Фильтр/осушитель
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
Осушитель удаляет воду из системы.
■ Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■ Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■ Вход / выход воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
■ Реле протока
Реле протока защищает испаритель блока от замерзания
при отсутствии расхода воды и при малом расходе.
■ Фильтр для воды
Фильтр для воды защищает испаритель от засорения.
Y15S
Y11S
M1C
R5T
S14PH
S1PH
Y16S
R3T
R5T
R4T
S3T
8
9
A
A
B
B2P
B1P
M11F M12F M14FM13F
M21F M22F M24FM23FM11F M12F M14FM13F
4
3
1101156
27
12
13
14 15
Y15S
Y11S
M1C
S14PH
S1PH
S3T
Y16S
R3T
R4T
B1P
4
3
1101156
27
12
13
14 15
B2P
EWAP110~160
EWAP200~340
1 Испаритель 10 Расширительный клапан
2 Конденсатор 11 Смотровое стекло
3 Отвод воды 12 Запорный клапан на всасывании (в комплект поставки не
входит)
4 Подвод воды
5 Осушитель 13 Сетчатый фильтр
6 Заправочный клапан 14 Реле проток0430
7 Запорный клапан в контуре жидкого хладагента 15 Фильтр для воды
8 Стандартно: предохранительный клапан A Стандартный (см. 8) или дополнительный двойной клапан
сброса давления (см. 9)
9 Дополнительный двойной клапан сброса давления:
предохранительные клапаны
B Только для EWAP280 или EWAP340: стандартный (см. 8) или
дополнительный двойной клапан сброса давления (см. 9)
