EWAQ+EWYQ005~007ACV3P
Моноблочные чиллеры с воздушным охлаждением
и моноблочные реверсивные воздушно-водяные тепловые насосы
4PW33164-1
Инструкция по эксплуатации
2

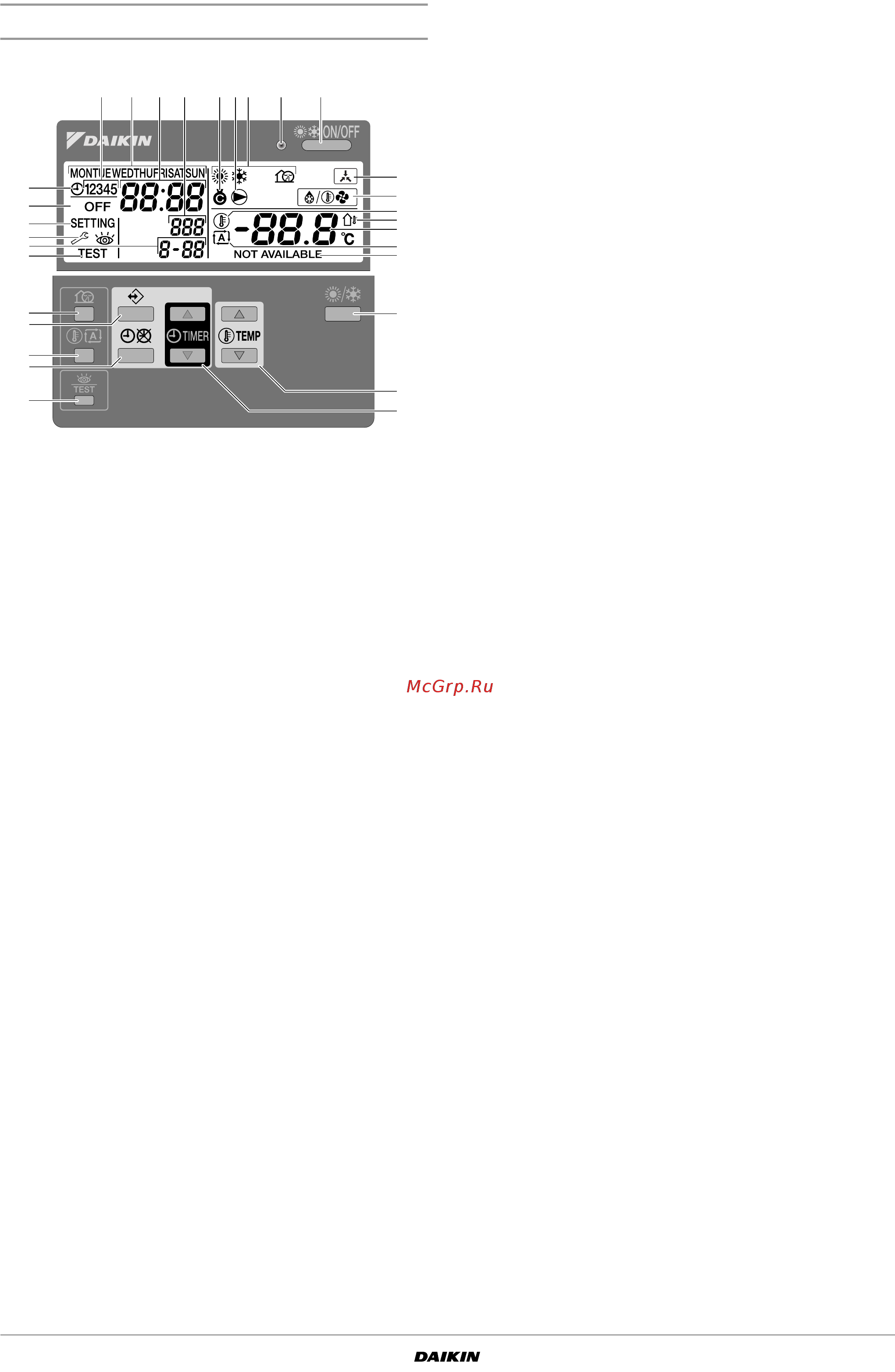

Названия и функции кнопок и символов
1
КНОПКА ВКЛ/ВЫКЛ
o
Кнопка ВКЛ/ВЫКЛ включает и выключает пульт
управления.
Последовательное многократное нажатие кнопки ВКЛ/
ВЫКЛ может привести к сбоям в работе системы
(допускается нажатие не более 20 раз в час).
2
СВЕТОДИОД ИНДИКАЦИИ РАБОТЫ
0
Во время работы системы в режиме охлаждения или
в режиме нагрева светодиод индикации работы светится.
Если произошёл сбой, светодиод мигает. Когда светодиод
не светится, ни охлаждение, ни нагрев не активизированы.
3
СИМВОЛЫ РЕЖИМОВ РАБОТЫ
hcs
Эти символы показывают текущий режим(ы) работы:
нагрев (
h
), охлаждение (
c
) или тихий режим (
s
). Тихий
режим — это одна из возможностей режима охлаждения и
режима нагрева. Когда активизирован тихий режим, вместе
с символом тихого режима отображается символ режима
нагрева или режима охлаждения.
На установке, работающей только на охлаждение, символ
h
никогда не отображается.
4
ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
e
Этот символ указывает на то, что блок дистанционно
выключен, переведён в режим охлаждения или в режим
нагрева. При этом блокируются некоторые функции пульта
дистанционного управления.
5
ИНДИКАТОР ДНЯ НЕДЕЛИ
1234567
Этот индикатор показывает текущий день недели.
При считывании и программировании таймера расписания
индикатор показывает заданный день.
6
ДИСПЛЕЙ ЧАСОВ
8
Дисплей часов показывает текущее время.
При считывании и программировании таймера расписания
дисплей часов показывает время действия.
7
СИМВОЛ ТАЙМЕРА РАСПИСАНИЯ
p
Этот символ показывает, что таймер расписания включен.
8
СИМВОЛЫ ДЕЙСТВИЙ
q
Эти символы показывают действия, запрограммированные
таймеру расписания по каждому дню.
9
СИМВОЛ ВЫКЛЮЧЕНИЯ
x
Этот символ показывает, что при программировании
таймера расписания выбрано выключение.
10
НЕОБХОДИМ ОСМОТР
k
и
l
Эти символы указывают на то, что необходимо провести
осмотр установки. Проконсультируйтесь с дилером
компании Daikin.
11
ДИСПЛЕЙ ЗАДАННОЙ ТЕМПЕРАТУРЫ
9
Этот символ показывает текущую температуру, заданную
системе.
12
УСТАНОВКА
$
Не используется. Только для монтажа.
13
НЕДОСТУПНО
n
Этот символ отображается, когда та или иная функция
недоступна в вашей конфигурации. Символ
n
также может появляться из-за ограничений уровня
доступа, созданных установщиком.
14
СИМВОЛ РЕЖИМА РАЗМОРАЖИВАНИЯ
d
Этот символ указывает на то, что активизирован режим
размораживания.
15
СИМВОЛ КОМПРЕССОРА
ç
Этот символ указывает на то, что компрессор наружного
агрегата установки активизирован.
16
СИМВОЛ НАСОСА
é
Этот символ указывает на то, что циркуляционный насос
активизирован.
17
ОТОБРАЖЕНИЕ НАРУЖНОЙ ТЕМПЕРАТУРЫ
u
Когда мигает этот символ, отображается температура
наружного воздуха.
18
СИМВОЛ ЗАВИСИМОГО ОТ ПОГОДЫ ЗАДАННОГО ЗНАЧЕНИЯ
a
Этот символ показывает, что пульт управления будет
автоматически адаптировать температуру в соответствии с
температурой наружного воздуха.
19
СИМВОЛ ТЕМПЕРАТУРЫ
b
Этот символ отображается вместе с заданной темпера-
турой, температурой воды на выходе или температурой
наружного воздуха.
Этот символ также отображается, когда температура
задаётся в режиме программирования таймера расписания.
20
СИМВОЛ ПРОБНОГО ЗАПУСКА
t
Этот символ указывает на то, что агрегат работает
в режиме пробного запуска. См. инструкцию по монтажу.
21
КОД НАСТРОЙКИ
;
Этот код представляет собой код из списка для настройки.
См. инструкцию по монтажу.
22
КОД ОШИБКИ
:
Этот код из списка кодов ошибок используется только для
технического обслуживания. См. руководство по
техническому обслуживанию.
23
КНОПКА ОХЛАЖДЕНИЯ/НАГРЕВА
=
Эта кнопка позволяет вручную переключаться между
режимом охлаждения и режимом нагрева (за исключением
моделей, работающих только на охлаждение).
24
КНОПКА ЗАВИСИМОГО ОТ ПОГОДЫ ЗАДАННОГО
ЗНАЧЕНИЯ
ba
Эта кнопка включает и выключает функцию зависимого от
погоды заданного значения, которая доступна только в
режиме нагрева.
25
КНОПКА ДИАГНОСТИКИ/ПРОВЕРОЧНОГО РЕЖИМА
z
Эта кнопка используется только при проведении монтаж-
ных работ. См. инструкцию по монтажу.
26
КНОПКА ПРОГРАММИРОВАНИЯ
<
Эта многоцелевая кнопка используется для программиро-
вания пульта управления. Функция этой кнопки зависит от
состояния пульта управления или от предыдущих действий,
выполненных оператором.
13
5 6 228
13
23
4
9
17
19
14
7
9
12
10
20
30
24
25
21
18
29
28
26
27
21615
