EWWP014~065KBW1N
Моноблочные чиллеры с водяным охлаждением
4PW61660-1A – 2012.04
Инструкция по эксплуатации
4
Назначение основных элементов

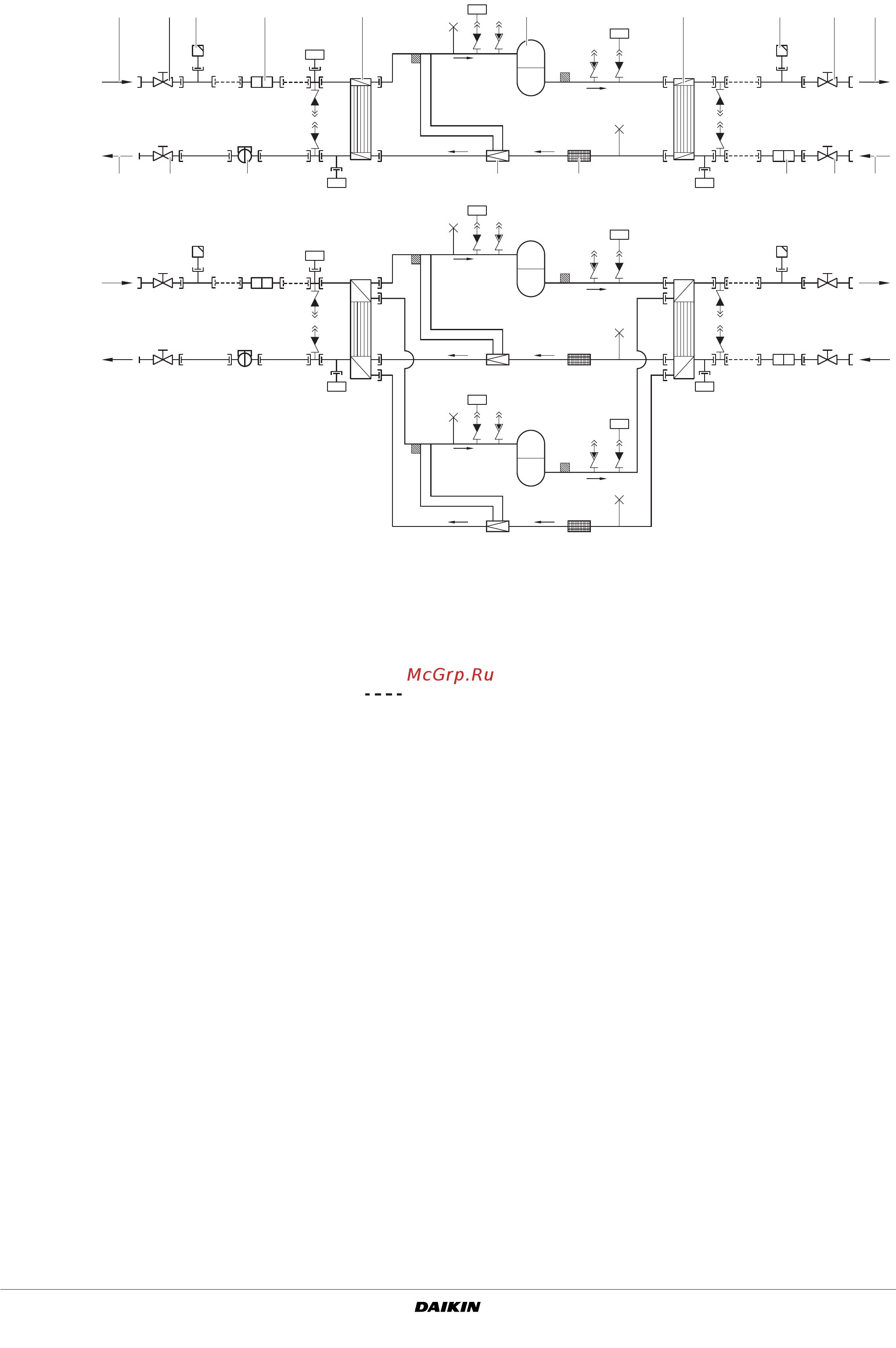

Рисунок: Функциональная схема чиллера
По мере циркуляции хладагента по контуру блока его состояние
изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■ Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая
циркуляцию хладагента в холодильном контуре. Компрессор
сжимает поступающие из испарителя пары хладагента до
давления, при котором они в конденсаторе свободно
превращаются в жидкость.
■ Конденсатор
Конденсатор предназначен для изменения состояния
хладагента из газообразного в жидкое. Тепло,
приобретенное газообразным хладагентом в испарителе,
отводится через конденсатор, при этом пары хладагента
переходят в жидкое состояние.
■ Фильтр
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
■ Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■ Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■ Соединения входа/выхода воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
Защитные устройства
Чиллер оборудован следующими Общими защитными
устройствами: они перекрывают все контуры и останавливают
чиллер.
■ Плата входов/выходов (A2P)
На плате входов/выходов (A2P) имеется устройство защиты
от перефазировки.
Это устройство отслеживает правильность подключения
3 фаз электропитания. Если одна из фаз не будет
подключена или 2 фазы окажутся перевернутыми, чиллер
не запустится.
■ Реле максимального тока
Реле максимального тока (K*S) расположено в
электрическом щитке чиллера и защищает
электродвигатель компрессора от перегрузки, обрыва
фазы и слишком низкого напряжения. Это реле
настраивается на заводе и не подлежит регулировке.
В случае срабатывания реле максимального тока его
необходимо в электрическом щитке вернуть в исходное
положение, а ошибку на пульте управления нужно снять
вручную.
S4LP
S1HP
R3T
R5T
Q1D
HP
LP
M1C
R4T
12
7
65
3
119
9
10
6
7
4
S5LP
S2HP
Q2D
HP
LP
M2C
8
R3T
R4T
9
910
11
R5T
S4LP
S1HP
Q1D
HP
LP
M1C
EWWP012~035KB
EWWP045~065KB
1 Компрессор 7 Выход воды
2 Конденсатор 8 Реле протока (поставляется с агрегатом, устанавливается на месте)
3 Фильтр 9 Шаровой вентиль (поставляется с агрегатом, устанавливается на месте)
4 Регулирующий вентиль 10 Фильтр для воды (поставляется с агрегатом, устанавливается на месте)
5 Испаритель 11 Клапан выпуска воздуха (поставляется с агрегатом, устанавливается на месте)
6 Подвод воды Обвязка трубопроводов по месту
