Инструкция по эксплуатации
3
EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61666-1 – 07.2010
Описание
Бесконденсаторные чиллеры с водяным охлаждением семейства EWLP выпускаются в 7 стандартных типоразмерах.

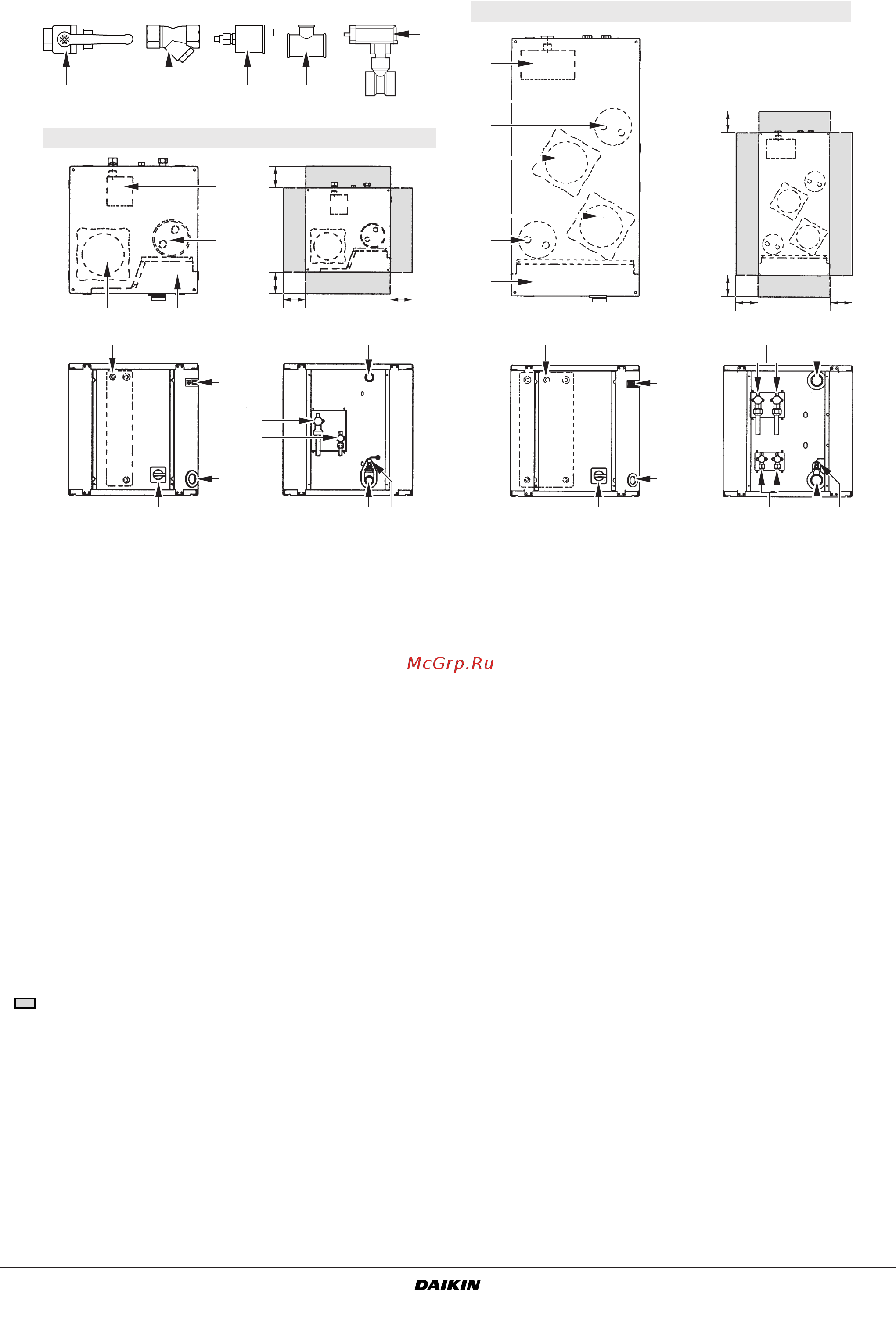

Рисунок: Основные элементы
13 14 15 16
17
500
500
500
5
10
2
3
14
10
11
11
9
2
3
4
3
1
1
759
866 1818
12 12
7
8
500
500
500
500
500
EWLP012~030KBW1N
EWLP040~065KBW1N
1 Компрессор
2 Испаритель
3 Накопитель
4 Электрический щиток
5 Вход охлаждаемой воды
6 Выход охлажденной воды
7 Запорный вентиль на нагнетании
8 Запорный вентиль в контуре жидкого хладагента
9 Датчик температуры воды, входящей в испаритель
10 Датчик защиты от замерзания
11 Цифровой пульт управления с дисплеем
12 Ввод кабеля электропитания
13 Шаровой вентиль (устанавливается на месте)
14 Фильтр для воды (устанавливается на месте)
15 Клапан выпуска воздуха (устанавливается на месте)
16 Тройник для клапана выпуска воздуха (устанавливается
на месте)
17 Реле протока (с тройником) (устанавливается на месте)
18 Главный выключатель
Место вокруг чиллера для проведения технического
обслуживания
