EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61665-1A – 2012.04
Инструкция по монтажу
7
Установка датчика температуры
на входе конденсатора
Для контроля температуры воды на входе в конденсатор
допускается наращивание кабеля датчика воды до общей
длины в 100 м. Это позволит разместить датчик воды рядом
с внешним охлаждаемым водой конденсатором, что обеспечит
более высокую точность измерений.
Подключение датчиков и электропитания
Датчики можно устанавливать на расстоянии до 100 метров от
пульта управления при условии, что сечение используемых для
их подключения кабелей будет не менее Ø1 мм
2
. Во избежание
влияния электромагнитных помех мы рекомендуем
использовать экранированные кабели (подключите один конец
экранной обмотки к земле распределительного щитка).
Электропроводка
Условные обозначения
F1,2,3 .................... Предохранители в цепи электропитания
H3P........................ Лампа индикации неисправности
H4P,H5P ................ Лампа индикации работы компрессора
цепи 1, цепи 2
K1F,K2F ................. Контактор вентилятора
PE.......................... Магистральная клемма заземления
S7S........................ Переключатель удаленного клапана
переключения охлаждение/нагрев или
двойных установочных значений
S9S........................ Переключатель дистанционного включения/
выключения или двойного установочного
значения
- - -......................... Электропроводка
Требования к цепи силового электропитания
и проводам
1 Подача силового электропитания на агрегат должна быть
организована так, чтобы была возможность включать
и выключать его независимо от электропитания других
устройств и остального оборудования.
2 Для подключения чиллера должна быть выделена
специальная цепь силового электропитания. В этой цепи
должны быть установлены необходимые защитные
устройства, а именно размыкатель, инерционные плавкие
предохранители на каждой фазе и детектор утечки на
землю. Рекомендуемые плавкие предохранители указаны
в схемах и поставляются вместе с чиллером.
Подключение чиллера к цепи силового
электропитания
1 Используя соответствующий кабель, подключите цепь
силового электропитания к клеммам N, L1, L2 и L3 агрегата
(кабель сечением 2,5~10 мм
2
).
2 Подключите провод заземления (желто-зеленый) к клемме
заземления PE.
Важные замечания о качестве сети электропитания
общего пользования
■ Настоящее оборудование соответствует требованиям EN/
IEC 61000-3-11
(1)
при условии того, что системное
сопротивление Z
sys
меньше либо равно Z
max
в точке
сопряжения подвода питания пользователю с системой
общего пользования. Ответственность за подключение
оборудования только к подводу питания, системное
сопротивление Z
sys
которого меньше либо равно Z
max
,
несет исполнитель монтажа или пользователь
оборудования. При необходимости следует
проконсультироваться с оператором распределительной
сети.
■ Только для EWLP026~065: Оборудование соответствует
EN/IEC 61000-3-12
(2)

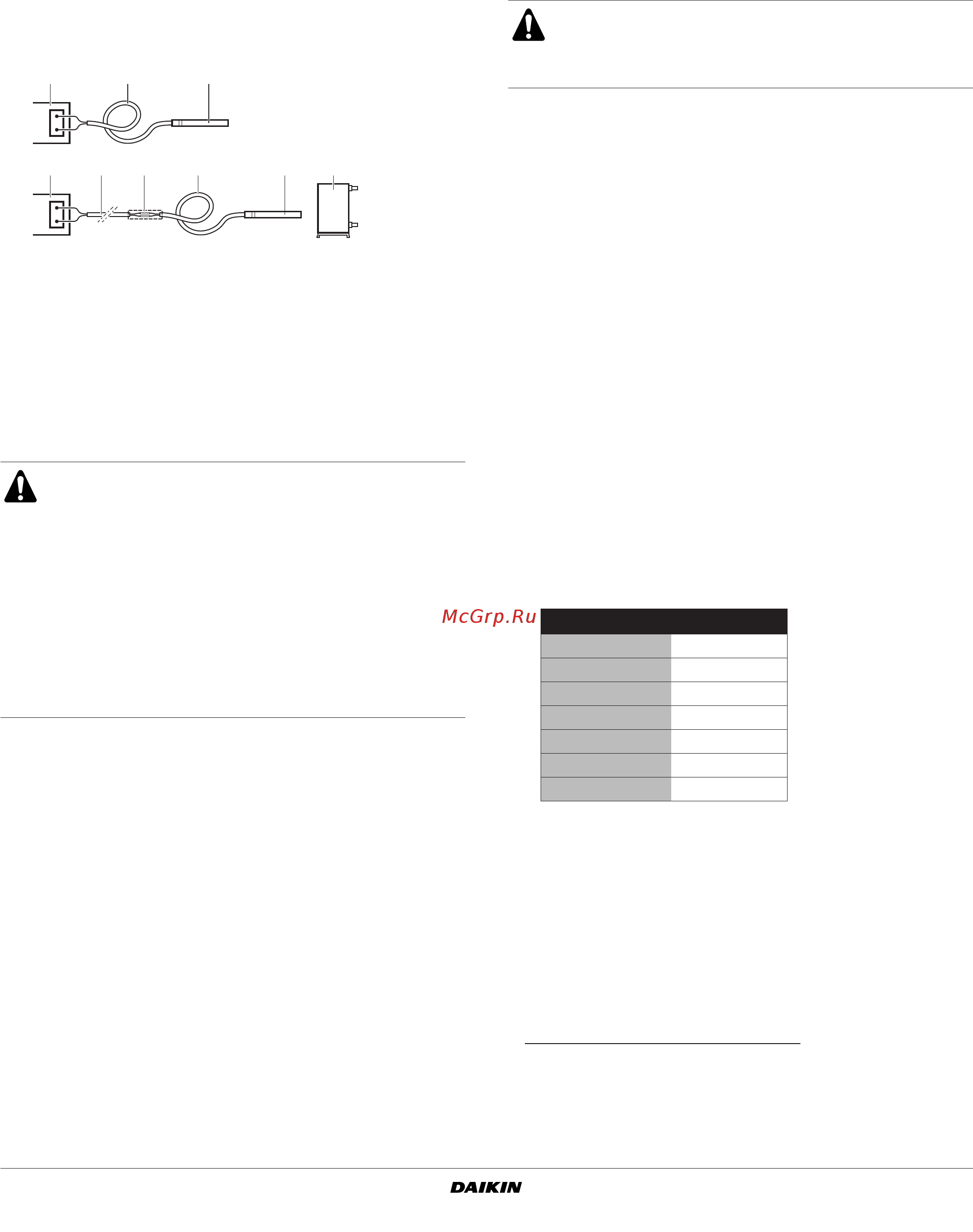

1 Электрический щиток (с разъемом X62A на плате входов/выходов)
2 Кабель датчика (длина ±1 м)
3 Датчик
4 Внешний конденсатор с водяным охлаждением
5 Кабель
6 Соединительный разъем (IP67)
Монтаж электрических соединений и элементов должен
выполняться только аттестованным электриком в
строгом соответствии с общеевропейскими и
национальными стандартами и правилами.
Электрические подключения должны производиться
в соответствии с электрическими схемами,
поставляемыми вместе с агрегатом, и приведенными
ниже инструкциями.
Для питания системы необходима отдельная цепь
силового электропитания. Не допускается
подключение к электрической цепи, которая уже
питает другие потребители.
12 3
X62AX62A
13265 4
Перед проведением всех электрических работ
разомкните цепь с помощью ее основного
выключателя (выключите размыкатель цепи, удалите
или отключите плавкие предохранители).
(1) Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения, колебаниям
напряжения и мерцанию в низковольтных системах электропитания
для оборудования с номинальным током ≤75 A.
Z
max
(ΩΩ
ΩΩ
)
EWLP012 0,28
EWLP020 0,23
EWLP026 0,22
EWLP030 0,21
EWLP040 0,22
EWLP055 0,21
EWLP065 0,20
(2) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, со входным током >16 A и ≤75 A на фазу.
