• Выносной испаритель • R-407C • ERAP-MBY
• Системы жидкостного отопления или охлаждения • Выносной испаритель
12
1
5
5 Системы управления
Цифровой пульт управления
Цифровой пульт управления состоит из
алфавитноцифрового дисплея, четырех кнопок с
обозначениями, а также ряда СИД.
Встроенный цифровой пульт управления

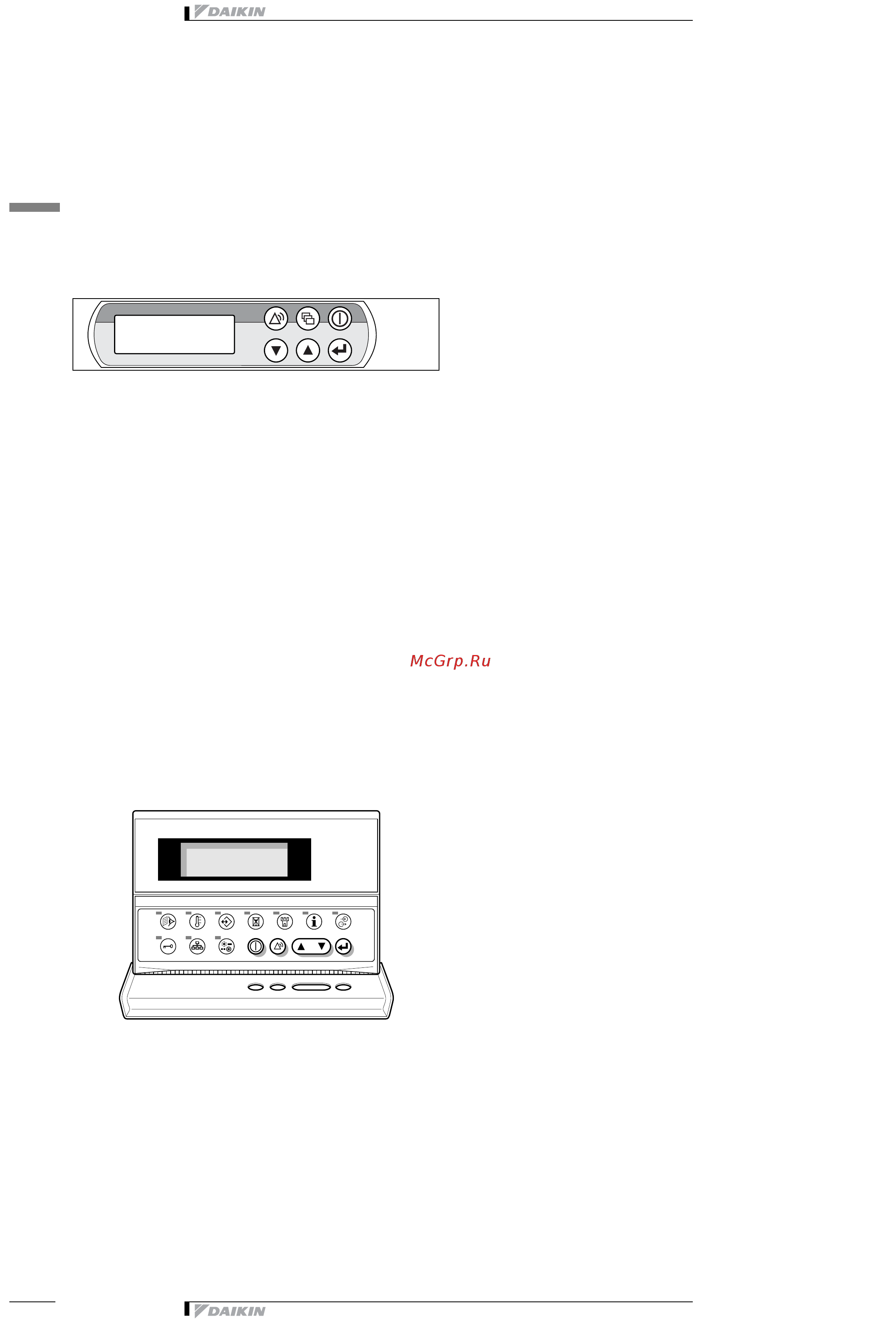

Рис.-Встроенный цифровой пульт управления
f
Кнопка, для входа в главное меню.
J
Кнопка, для пуска или останова блока.
p
Кнопка, для входа в меню средств
безопасности или для сброса
сигнализации.
g
Кнопки, для прокручивания экранов
меню (только если естьv, B или A)
или для увеличения либо уменьшения
заданного значения.
h
K
Кнопка, для подтверждения выбора или
заданного значения.
K
Кнопка, для подтверждения выбора или
заданного значения.
s
Кнопка, не действует на блоки ERAP
a
Кнопка, для входа в меню показаний.
z
Кнопка, для входа в меню заданных
значений пользователя.
e
Кнопка, для входа в меню таймеров.
r
Кнопка, для входа в меню истории.
t
Кнопка, для входа в справочное меню.
y
Кнопка, для входа в меню состояния
входа/выхода.
a
Кнопка, для входа в меню пароля.
d
Кнопка, не действует на блоки ERAP
i
Кнопка, не действует на блоки ERAP
Примечание:
– Допуск показания температуры: ±1°C.
– Разборчивость алфавитно-цифровых данных при
выводе может уменьшаться при действии прямых
солнечных лучей.
Подсоединение цифрового пульта дистанционного
управления к блоку
Для цифрового пульта дистанционного управления
предусмотрен кабель длиной до 600 метров между
пультом и блоком.
Это позволяет управлять блоком с достаточно
большого расстояния.
Технические характеристики кабелей приведены в
разделе ’’Кабель цифрового пульта дистанционного
управления’’ инструкций по установке.
Цифровой пульт дистанционного управления
(заказывается отдельно)
Рис.-Цифровой пульт дистанционного управления
J
Кнопка, для пуска или останова
блока.
p
Кнопка, для входа в меню средств
безопасности или для сброса
сигнализации.
k
Кнопка, для прокручивания экранов
меню (только если есть v , A или
B) или для увеличения или
уменьшения заданного значения.
