D – 803 C – 07/02 D – RU стр. 5/32
В прокладываемые по месту эксплуатации трубы на входные и выходные соединения обоих
резервуаров можно установить отводы для подключения водяных манометров и сами манометры для
измерения перепадов давления воды. Перепады давления и интенсивность протока через разные
испарители и конденсаторы зависят от особенностей установки. Эту информацию можно уточнить в
оригинальной документации
рабочего задания. Идентификационные данные см. в паспортной
табличке на корпусе резервуара.
Проследите за тем, чтобы соединения входа и выхода воды соответствовали официальным
чертежам и маркировке, нанесённой на патрубки. Конденсатор подсоединяется так, чтобы самая
холодная вода поступала снизу – это необходимо для обеспечения максимального переохлаждения.
Примечание. Когда для режима нагрева и режима охлаждения
используются одни и те же
трубопроводы, необходимо принять меры к тому, чтобы вода, протекающая через
испаритель, не превышала максимального значения, способного вызвать выброс хладагента
через клапан сброса давления или повредить управляющие устройства.
Необходимо установить опоры для трубопроводов, освобождающие фитинги и соединения от веса
трубопроводов и создаваемого им напряжения. Кроме того, трубопроводы необходимо
соответственно изолировать. В обеих линиях входа воды должен быть установлен очищаемый
водяной сетчатый фильтр. Необходимо установить запорные клапаны в количестве, позволяющем
сливать воду из испарителя и конденсатора без слива воды из
всей системы.
ВНИМАНИЕ!
Во избежание повреждения труб теплообменников в обеих линиях входа воды должен быть
установлен очищаемый водяной сетчатый фильтр. Размер отверстий сетчатого фильтра
должен быть 1 мм.
Реле протока
В линию входа воды в испаритель должно быть установлено реле протока воды для того, чтобы
агрегат запускался только после поступления сигнала о присутствии достаточного потока воды,
поступающего в резервуар. Оно также служит для остановки агрегата в случае прекращения течения
воды в целях защиты испарителя от замерзания, однако реле
протока не следует использовать в
качестве средства управления работой агрегата.
Реле протока устанавливается в стандартной комплектации. Оно относится к затворному типу и
адаптируется к любому размеру трубы от 1 до 8 дюймов.
Схема установки показана на рис. 2.

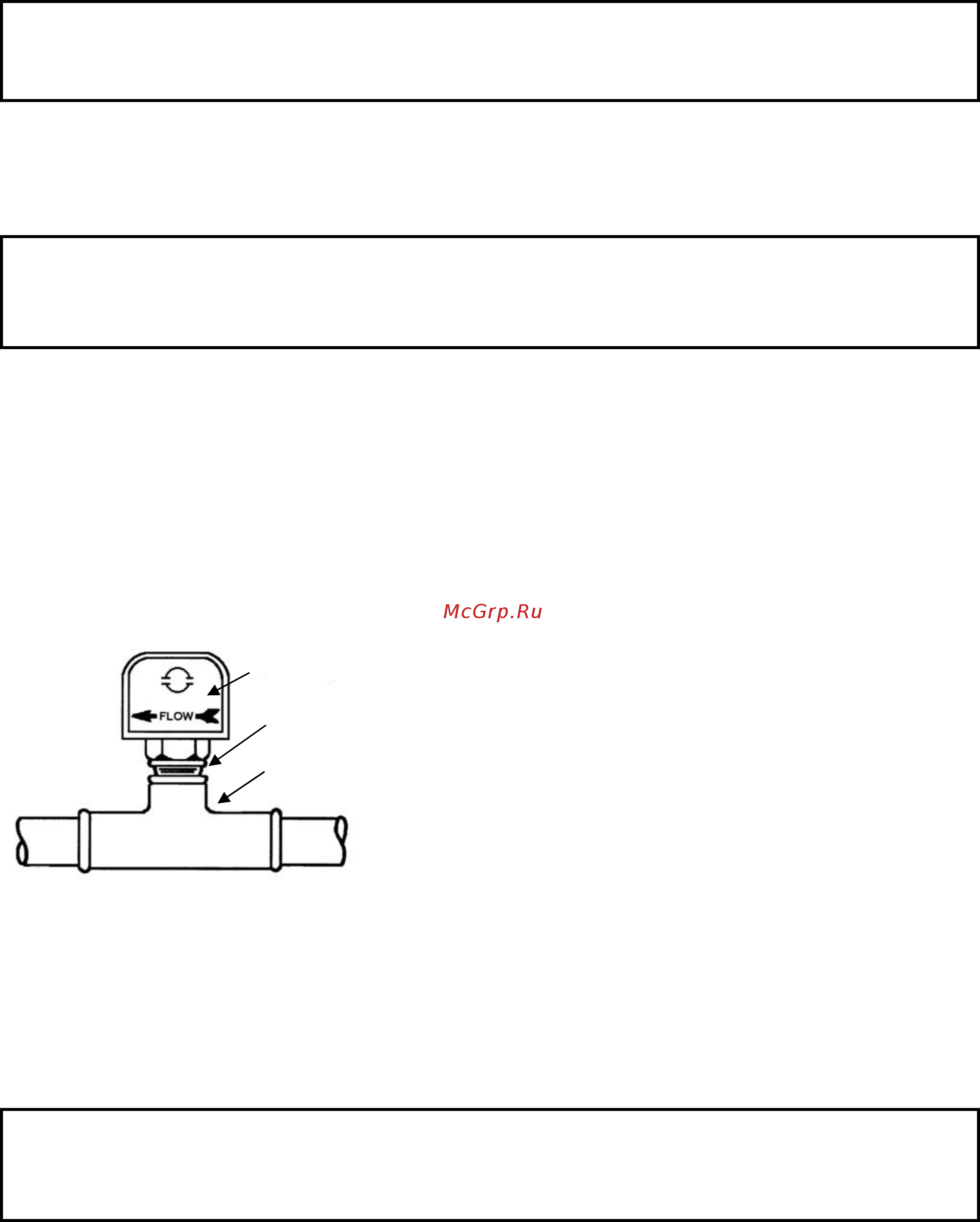

Рис. 2. Монтаж реле протока
1 Направление протока, указанное на реле
2 Стандартное соединение реле протока размером 1 дюйм (25 мм)
3 Тройник
Электрические подключения необходимо выполнить к клеммам 5 и 23 клеммной колодки M1 для
испарителя и к клеммам 5 и 8 для конденсатора. Качество контактов реле протока должно
соответствовать слабому постоянному току напряжением 24 В силой 16 мА. Провод реле протока
должен быть
проложен в собственном кабелепроводе отдельно от проводников, находящихся под
высоким напряжением (115 и более В переменного тока).
ВНИМАНИЕ!
Примечание о замерзании: ни из испарителя, ни из конденсатора слив не осуществляется
самотёком;
оба агрегата необходимо продувать во избежание повреждений в результате замерзания.
1
2
3
