22
Кнопка «Сброс»
7 Управление производительностью компрессоров
Каждый винтовой компрессор серии Frame 4 может быть оснащён датчиком, который отслеживает положение
золотника, управляющего производительностью. Данные о положении заслонки пересылаются в контроллер
в виде сигнала пропорциональной мощностью от 4 до 20 мА. По этому сигналу контроллер управляет логи-
ческой схемой системы циркуляции охлаждаемой воды и запуска компрессоров.
Минимальный сигнал соответствует 25% производительности компрессора, а максимальный
– 100%
производительности.
При этом программное обеспечение способно управлять компрессорами и в отсутствие датчика положения
золотника – в этом случае положение определяется по интенсивности импульсов нагрузки/разгрузки,
посылаемых на компрессоры. Это позволяет в случае неисправности датчика легко отключить вход B3 и
заставить программное обеспечение работать без него.
Таким образом, система может работать либо без
датчика, либо с датчиком одного из описанных ниже типов.

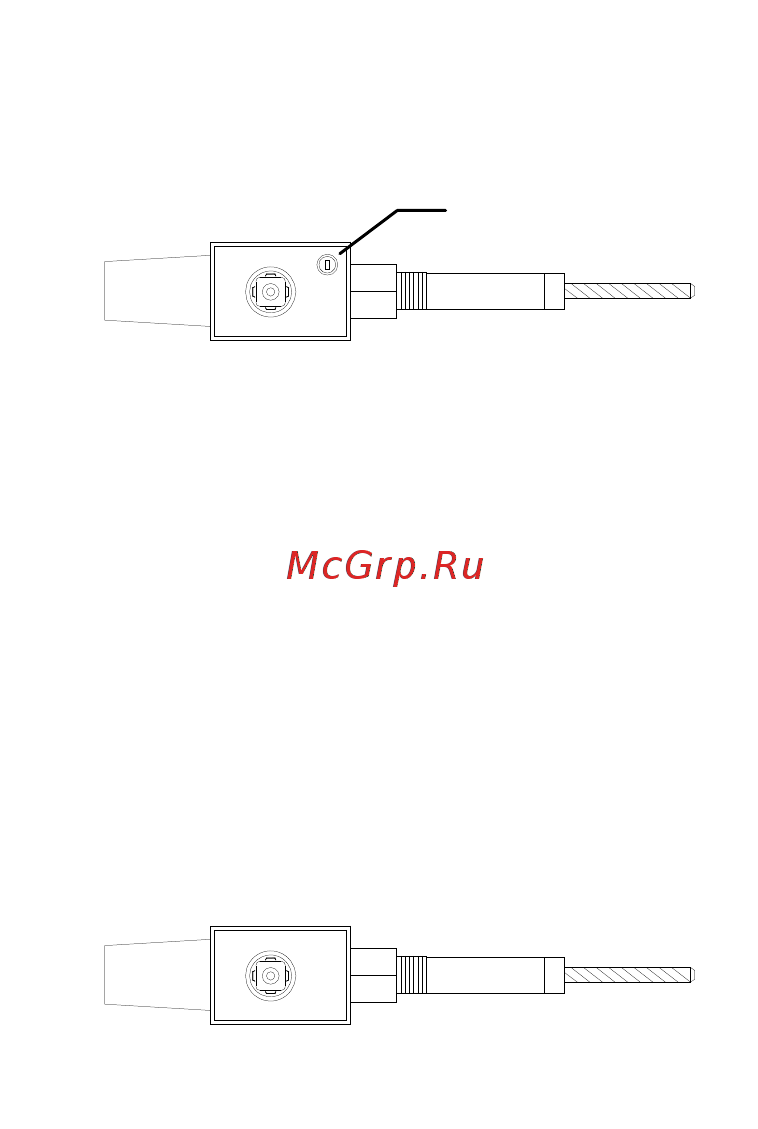

a) Датчик с кнопкой «Сброс»:
Датчик этого типа имеет кнопку сброса, расположенную на головке датчика рядом с электри-
ческим подключением, кнопка защищена круглой крышкой (см. рис. (а)). Эта кнопка позволяет
корректировать минимальный и максимальный сигнал в соответствии с минимальным и
максимальным пределами
компрессора.
«СТАРЫЙ»
Рис. (а)
b) Датчик без кнопки «Сброс»:
Датчик этого типа обеспечивает линейное изменение сигнала в соответствии с положением ёмкостного
контакта и не имеет средств сброса (см. рис. (b)). Чтобы сбросить сигнал положения золотника,
необходимо получить доступ к программному обеспечению через клавиатуру.
«НОВЫЙ»
Рис. (b)
7.1 Настройка датчика производительности с возможностью сброса положения
В Сервисном меню (защищённом паролем) соответствующего компрессора после появления на дисплее
вопроса «регулируемый датчик?» выберите «Да».
Эта операция позволит соответствующему контуру использовать датчик производительности с кнопкой сброса.
Эту операцию необходимо выполнить с каждым компрессором, после чего необходимо сбросить сам датчик
.
После запуска соответствующего компрессора выведите его на минимальную нагрузку, установив перемычку на
реле разгрузки (определите минимальную нагрузку с помощью амперметра). Во время нахождения компрессора
под минимальной нагрузкой нажмите кнопку сброса, находящуюся под крышкой на головке датчика.
После этой операции зелёный светодиод перестанет мигать и станет красным. Нагрузите компрессор до
максимальной
производительности, установив перемычку на реле нагрузки (определите максимальную
нагрузку с помощью амперметра) и нажмите кнопку сброса ещё раз. Датчик положения настроен.
7.2 Настройка датчика производительности без возможности сброса положения
В Сервисном меню (защищённом паролем) соответствующего компрессора после появления на дисплее
вопроса «регулируемый датчик?» выберите «Нет».
После этого оператору будет предложено
ввести тип установленного компрессора. Проверьте модель
компрессора по паспортной табличке и введите требуемую информацию.
После ввода модели компрессора необходимо отрегулировать положения минимальной и максимальной
нагрузки. Полностью разгрузите компрессор описанным выше способом и с помощью клавиши I/O убедитесь
